音乐主题高音谱号数控加工造型设计

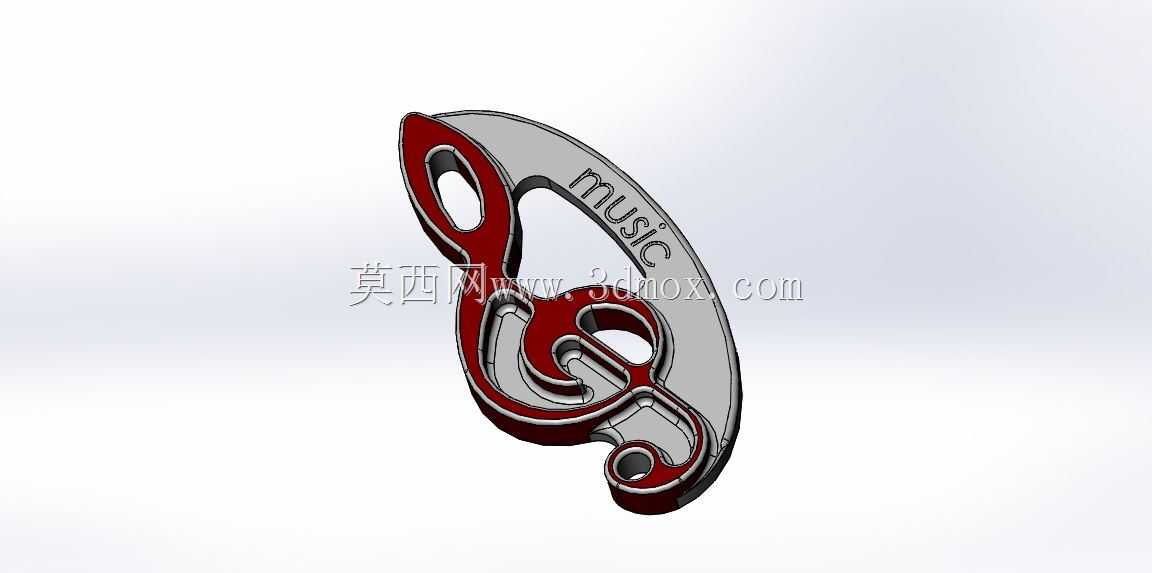

　　在文创产品与数控加工结合的落地场景中，这类音乐主题造型的加工件常被用于音乐主题空间装饰、乐器周边文创摆件、琴行展陈道具等场景，区别于常规工业功能件，这类造型件需要同时兼顾视觉辨识度与数控加工的工艺可行性。从结构设计层面看，整体造型提取高音谱号的经典曲线轮廓，采用双层嵌套的结构形式，外层为浅灰色基底轮廓，内层为酒红色填充造型，二者通过边缘的止口结构实现贴合装配，避免拼接处出现错位缝隙，表层预留的music字样采用凹陷蚀刻的加工方式，字体沿谱号曲线弧度排布，保证视觉上的协调感，不会出现字体歪斜或与轮廓冲突的问题。设计过程中首先对高音谱号的平面轮廓进行曲率优化，将原始手绘感的不规则曲线调整为G2连续的顺滑样条曲线，

　　避免数控加工过程中出现进给速度突变导致的表面刀纹问题，所有外边缘均做R1.2的圆角处理，既消除加工后的锐边毛刺，也提升手持触摸的安全度，适配摆件类产品的使用需求。从安装与摆放边界来看，整体造型底部预留了直径8mm的沉孔结构，可匹配M6的膨胀螺丝或桌面固定支架，满足壁挂安装与桌面摆放两种使用场景，整体轮廓的最大外廓尺寸控制在180mm120mm12mm的范围内，厚度方向采用均匀壁厚设计，整体壁厚保持3mm，既保证加工过程中不会因为壁厚过薄出现振刀变形，也不会因为壁厚过大导致材料浪费、加工时长增加。在加工工艺适配层面，造型的所有曲面拔模角度均设置为3度，适配三轴数控铣床的加工角度范围，无需五轴设备即可完成全部外形加工，

　　内层红色造型与外层基底的配合公差控制在0.05mm，采用过盈配合加环保粘接剂的方式实现固定，无需额外设置螺丝固定位，保证外观面的完整性。针对不同的应用场景，该造型可通过更换表面处理工艺实现不同的视觉效果，比如采用铝合金加工时可做阳极氧化分色处理，采用亚克力加工时可做激光内雕与边缘抛光，采用木材加工时可做表面木蜡油涂装，不同材质的加工过程中，核心的轮廓曲率参数、配合公差、安装孔位均可保持通用，无需重新调整三维模型的核心参数。在实际展陈应用中，该造型可搭配小型LED底座实现背光效果，底部沉孔可隐藏走线，避免明线破坏整体视觉美感，壁挂安装时背面的沉孔可直接挂入墙面预置的挂钉，安装后整体与墙面的间隙控制在2mm，既保证贴合度，

　　也避免墙面不平整导致的安装歪斜。设计过程中特意规避了常规文创造型常见的加工死角，所有内凹转角的圆角均不小于R2，保证直径4mm的球头铣刀可直接加工到位，无需后续手工打磨修整，大幅降低后期处理的人工成本，造型表面的分色边界处做了0.2mm的凸台限位，喷涂分色时可直接沿凸台贴覆美纹纸，不会出现溢漆问题，提升表面处理的成品率。
