压簧式铠装接触式温度检测热电偶结构

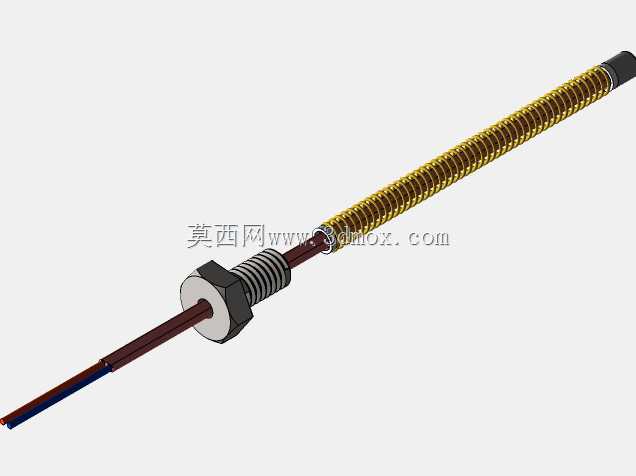

　　这款压簧式铠装热电偶的结构设计，核心围绕工业现场狭小安装空间、长期振动工况下的稳定测温需求展开，在注塑机料筒、小型工业炉腔、电机绕组测温、液压系统油温检测这类场景中适配性极强，区别于法兰安装的大尺寸热电偶，这类压簧固定的探头不需要在设备壁面加工大尺寸安装孔，仅需预留适配螺纹的通孔即可完成安装，现场改造的适配成本极低。从结构细节来看，探杆部分采用铠装结构，内部热电偶丝被致密氧化镁粉包裹在金属护套管内，既可以保证测温端的响应速度，也能避免热电偶丝在弯折、振动工况下出现断裂、短路问题，探杆伸出长度可以根据实际测温点的深度做适配调整，建模时特意保留了探杆端部的双极出线结构，还原了热电偶正负极的独立绝缘设计，避免信号输出端出现干扰。

　　固定端采用六角螺纹加压缩弹簧的组合结构，六角螺纹段用于和设备壁面的安装螺孔配合，拧紧过程中后端的压缩弹簧会持续给探杆施加轴向推力，让探杆前端的测温端面始终紧贴被测部件表面，不会因为设备运行振动、热胀冷缩出现间隙，避免测温误差增大，这也是这类压簧式热电偶和普通固定螺纹热电偶最核心的设计差异，建模时还原了弹簧的螺距、线径参数，以及六角螺母的对边尺寸，安装时可以直接匹配常规扳手的操作空间，不需要定制专用工装。出线端的防护弹簧段是容易被忽略的设计细节，这段密绕的金属弹簧套在引出线外侧，主要作用是避免引出线和固定端的衔接位置因为反复弯折出现线芯断裂，在设备有小幅相对位移、布线需要弯折的场景下，这段防护结构可以大幅提升引线的抗疲劳寿命，

　　建模时还原了弹簧的两端收口结构，以及末端的橡胶防护套，保证引线出口处的密封效果，避免粉尘、切削液顺着引线间隙渗入探头内部。从安装边界来看，这款热电偶的固定螺纹为常规公制细牙螺纹，适配工业现场最常用的安装开孔尺寸，探杆的外径控制在小尺寸规格，可以伸入狭窄的测温孔道内，整体安装后突出设备壁面的长度较短，不会和周边的管线、结构件产生干涉，在做设备整机三维布局时，可以直接调用这个模型做干涉检查，不需要额外调整安装位置。功能层面，这类接触式热电偶依靠热电效应实现温度信号转换，测温端和被测物体直接接触，测温精度远高于红外类非接触测温元件，适合需要稳定采集温度数据做闭环控制的场景，比如注塑过程中需要精准控制料筒各段温度来保证塑料熔融状态，

　　这类压簧式热电偶可以紧贴料筒壁面，实时反馈温度波动，配合温控系统实现精准控温。设计过程中需要重点关注几个细节：一是探杆的绝缘层厚度，既要保证铠装结构的机械强度，也要避免护套管和热电偶丝之间出现导通，影响信号准确性；二是压缩弹簧的预紧力，预紧力过小会导致测温端贴合不紧出现测温滞后，预紧力过大则可能在安装时顶弯探杆，甚至压坏被测部件的薄壁结构；三是引出线的防护等级，在有油污、切削液的场景下，引线外层需要采用耐油耐温的护套材料，避免长期使用后护套老化开裂。在三维建模过程中，所有配合面的尺寸都按照工业常用规格做了还原，螺纹段的牙型、弹簧的螺旋线、六角螺母的倒角都做了细节处理，导入装配体后可以直接模拟安装状态，检查安装孔位、周边操作空间是否满足要求，也可以基于这个模型做安装支架、走线槽的配套设计，减少重复建模的工作量。
