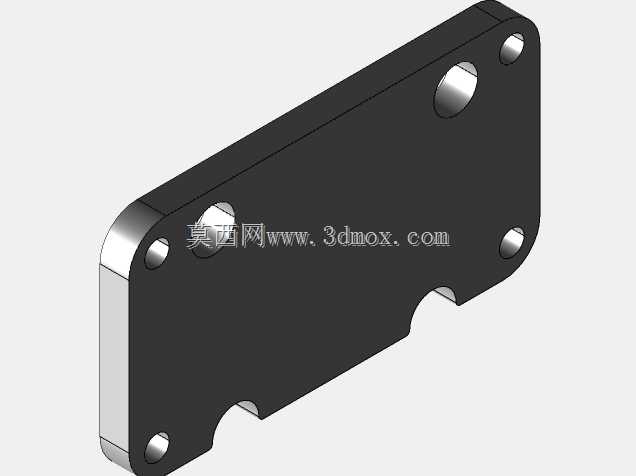

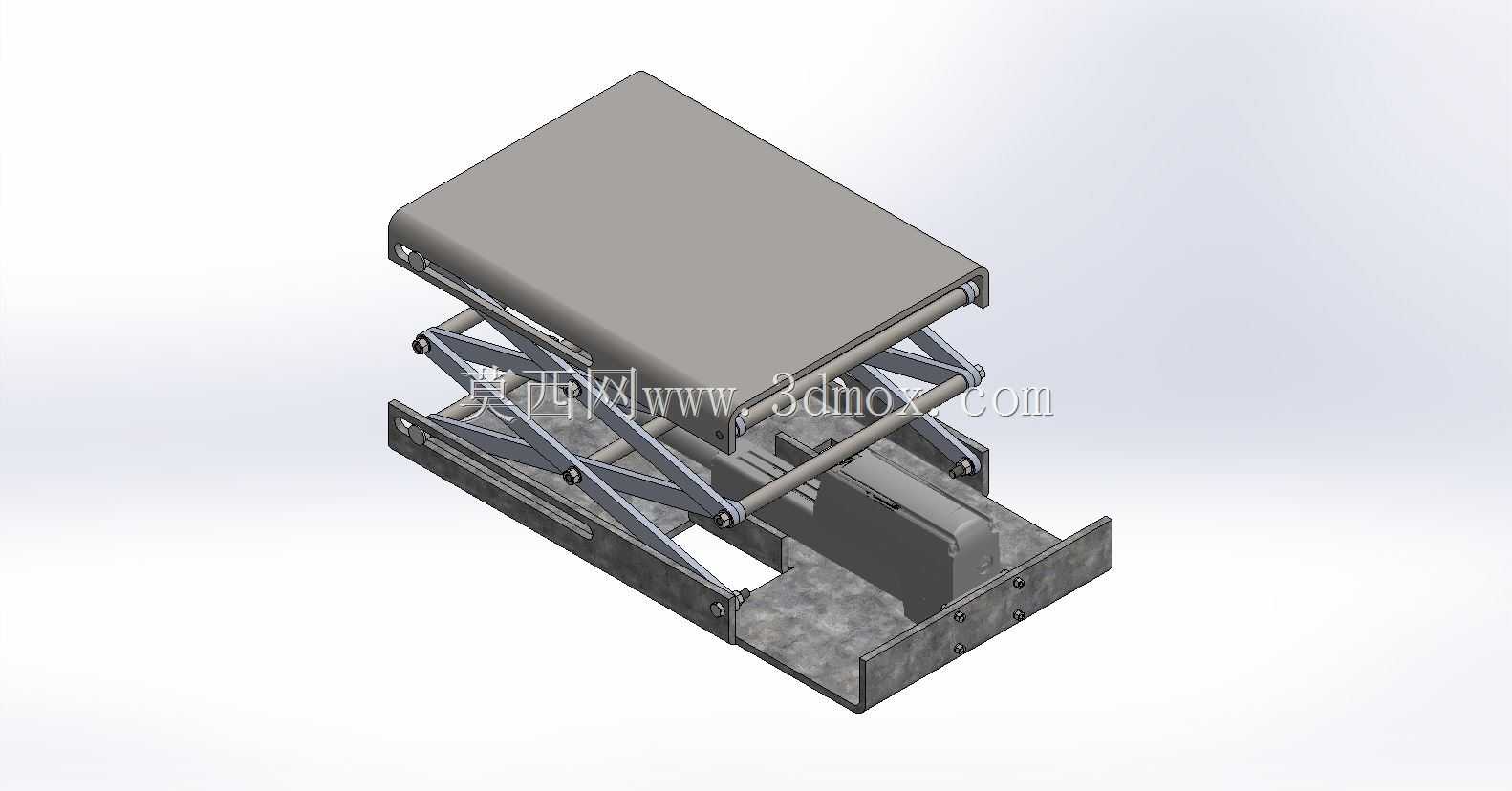

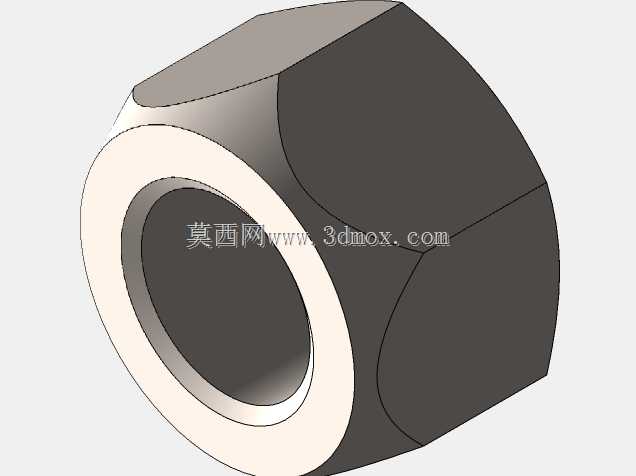

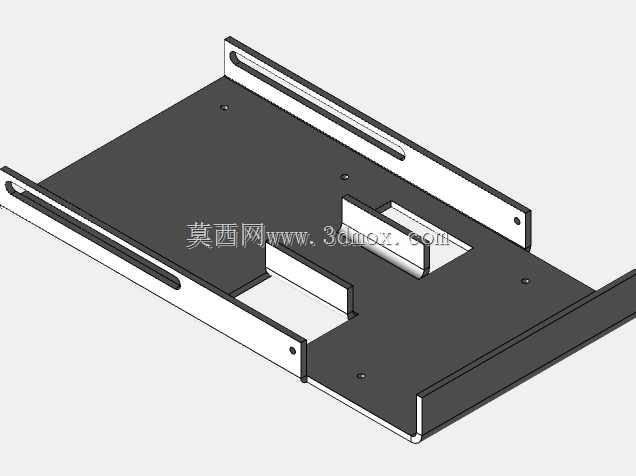

这款剪叉式升降结构的设计,最初是面向车间内工位间物料转运、轻型设备举升检修这类高频次中低行程升降需求开发的,区别于大吨位固定剪叉台,它的底座采用一体化折弯成型的钣金框架,没有额外拼接的承重梁,靠折弯边的加强筋结构承担整体载荷,在保证底座刚性的前提下压缩了整体闭合高度,能适配更多低矮空间的安装场景,不用提前开挖地坑做嵌入式安装,直接放置在平整硬化地面就能投入使用,对于后期需要调整工位布局的生产车间来说,省去了基础施工的成本和周期。

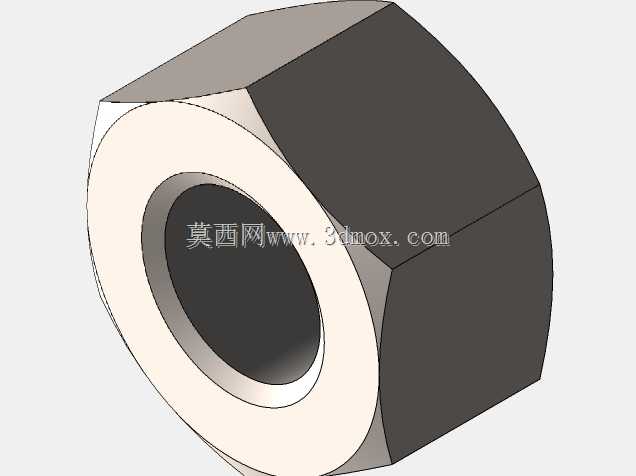

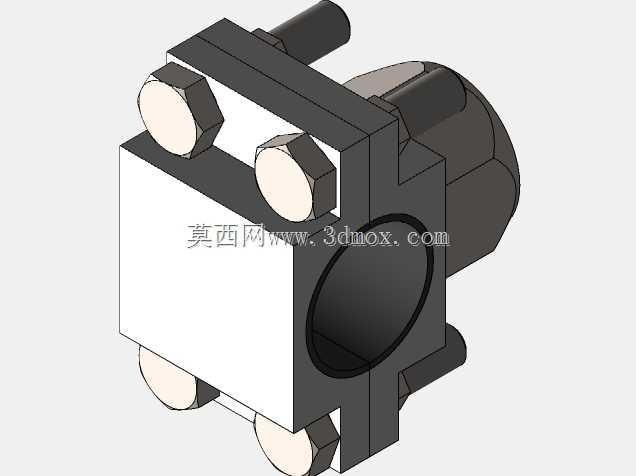

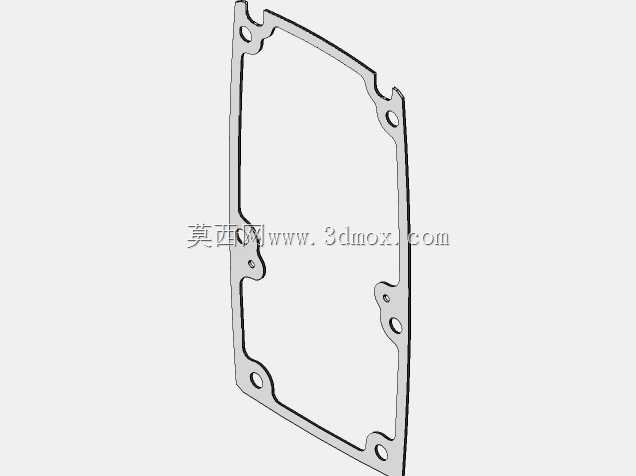

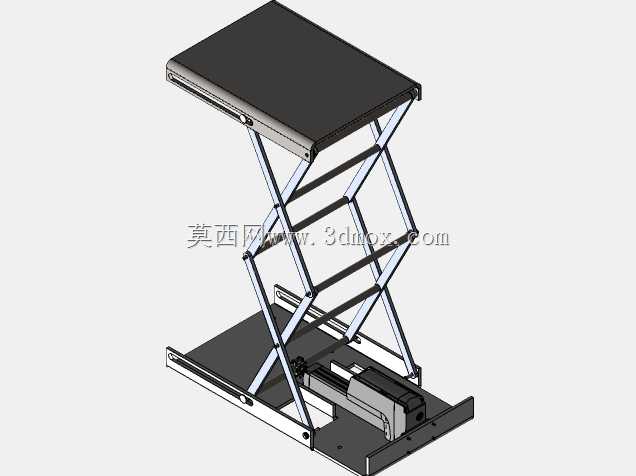

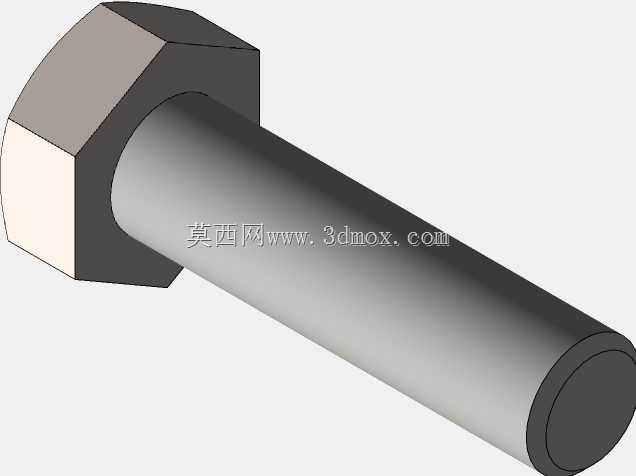

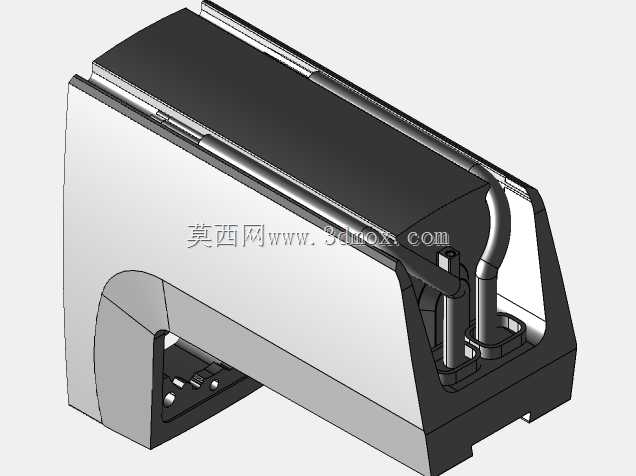

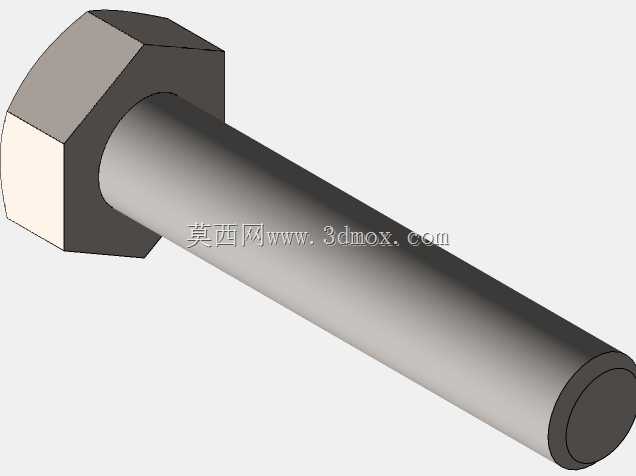

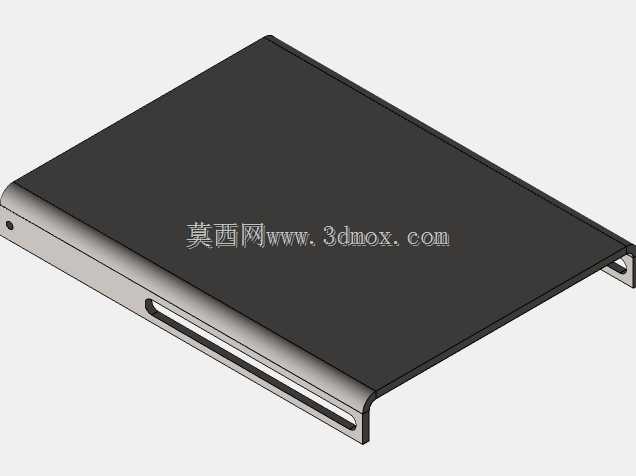

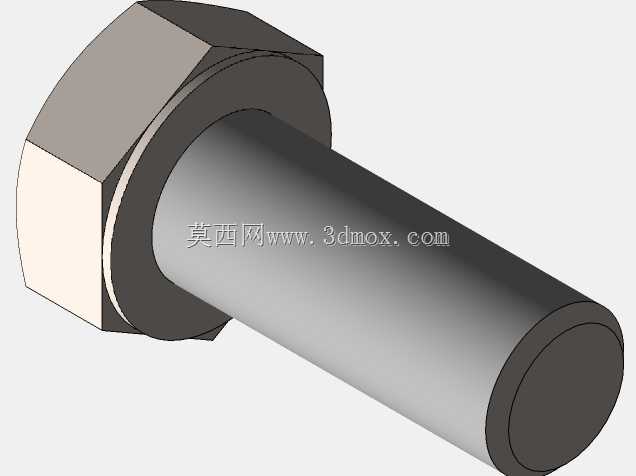

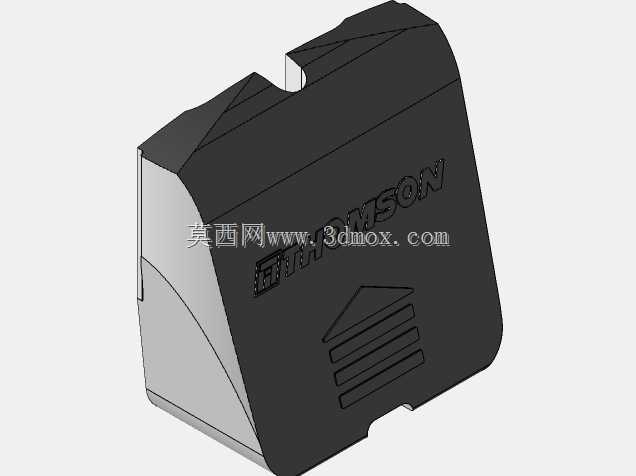

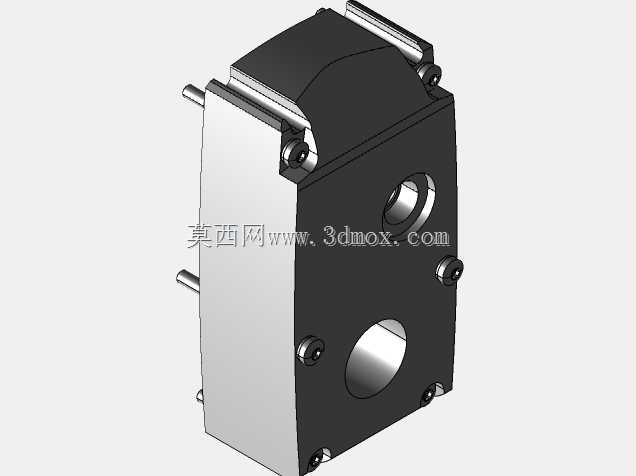

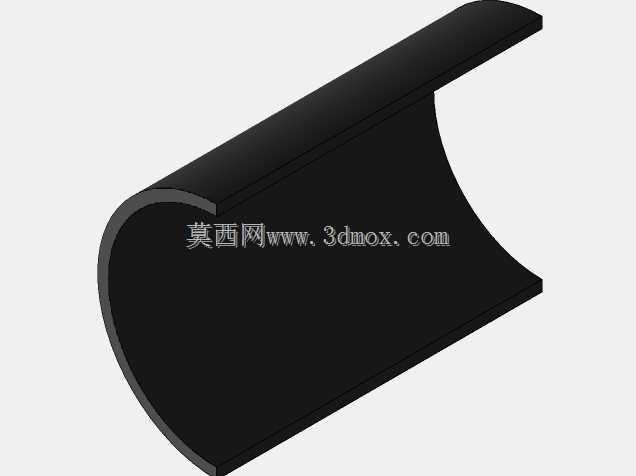

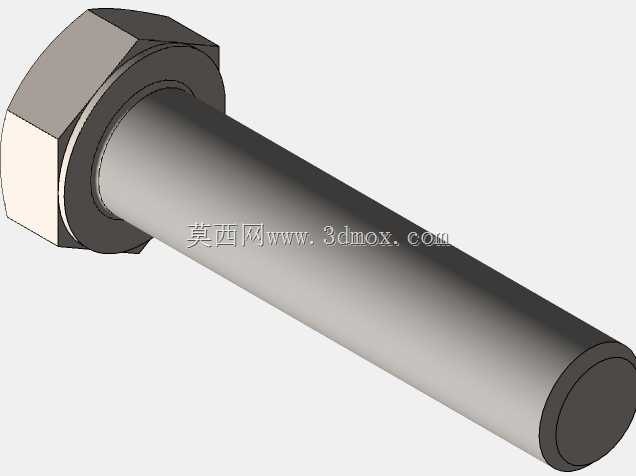

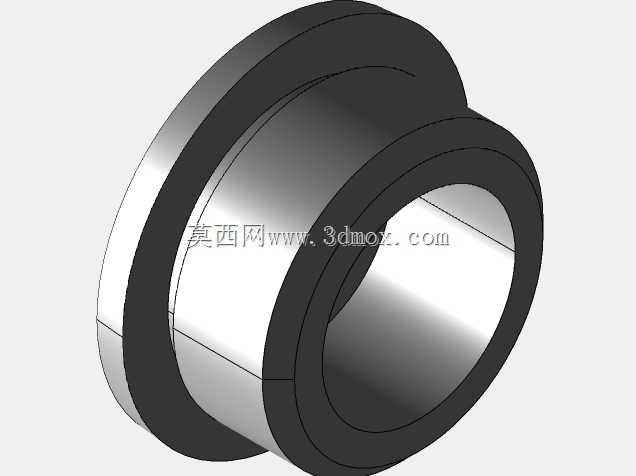

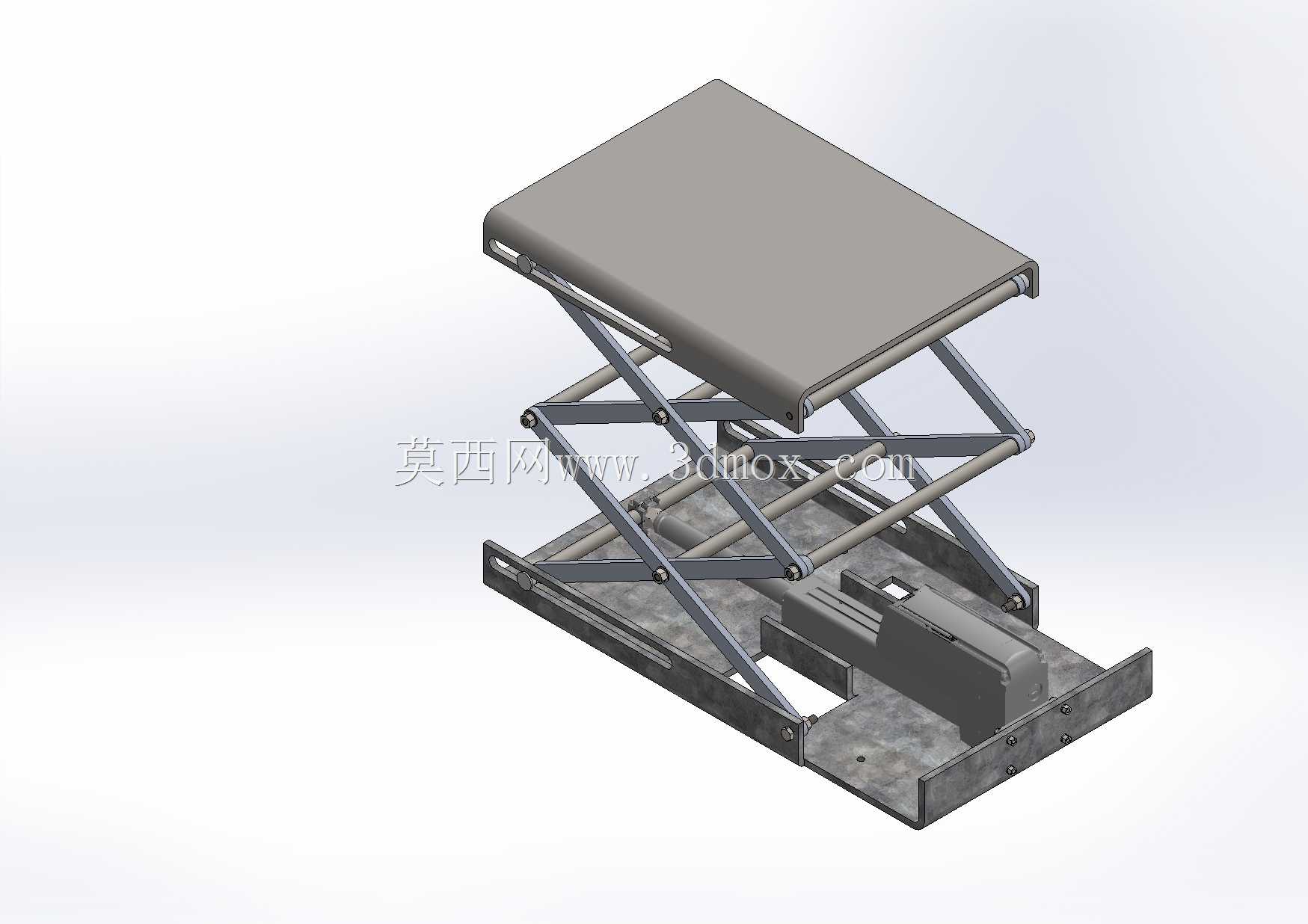

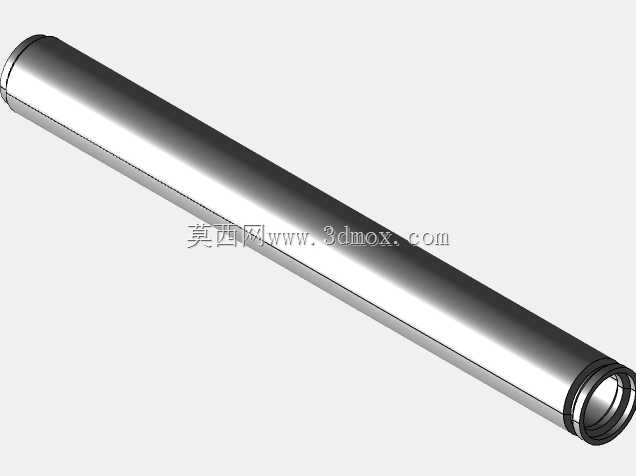

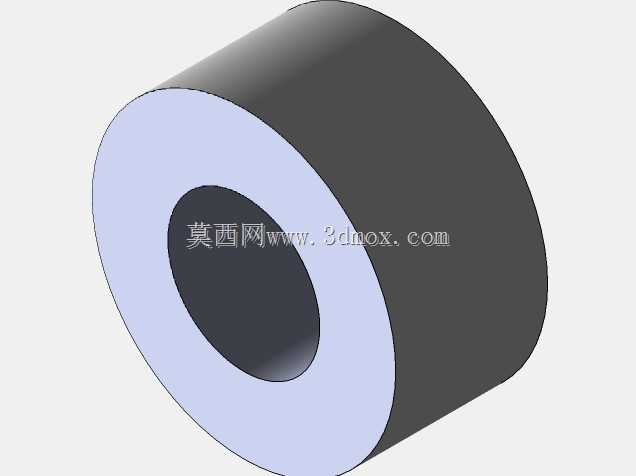

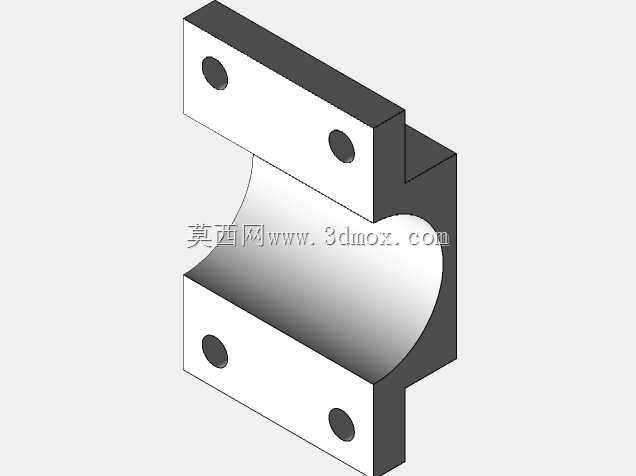

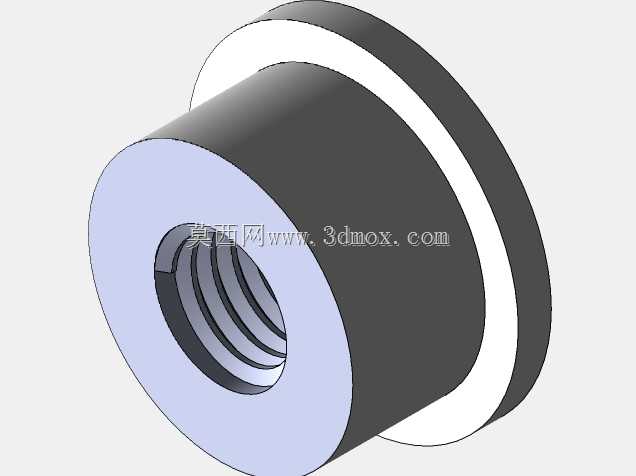

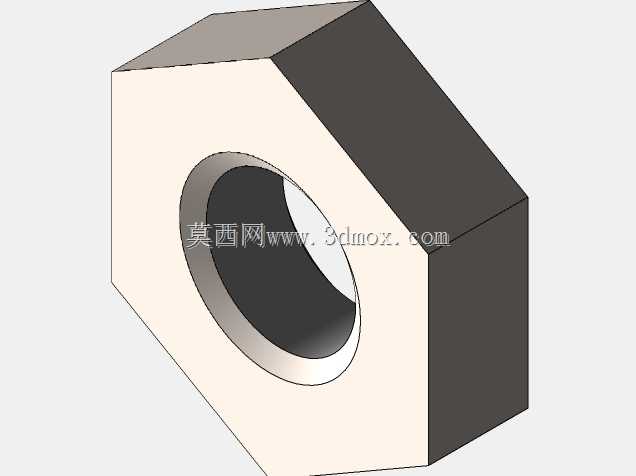

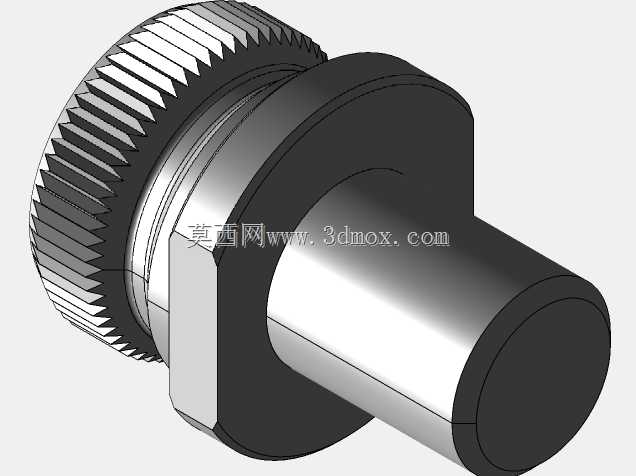

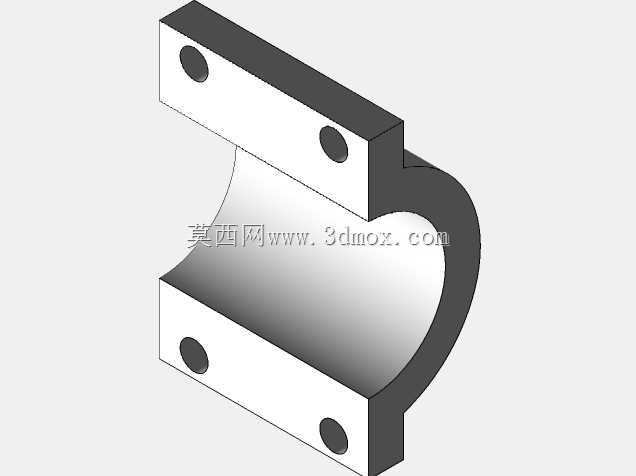

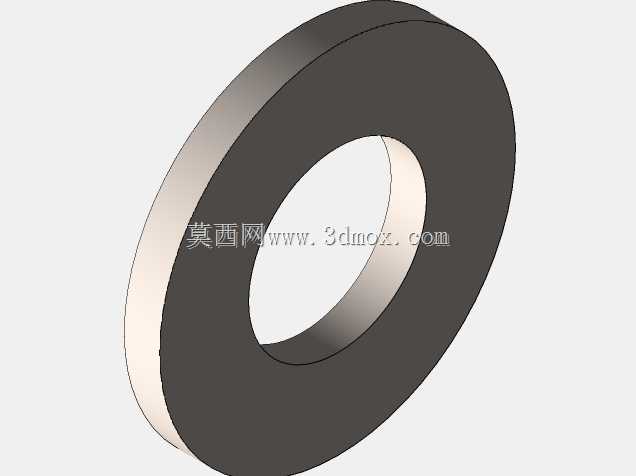

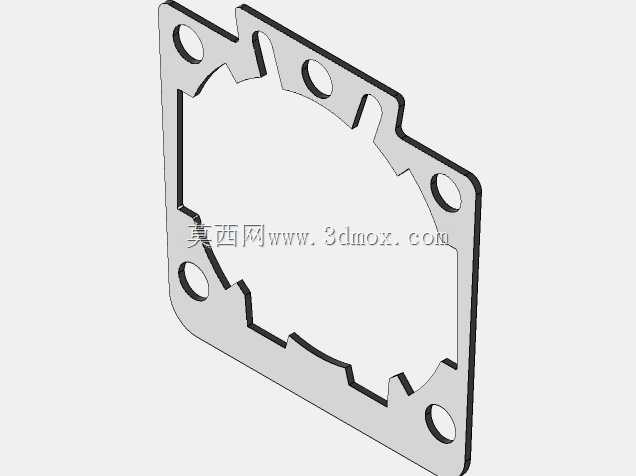

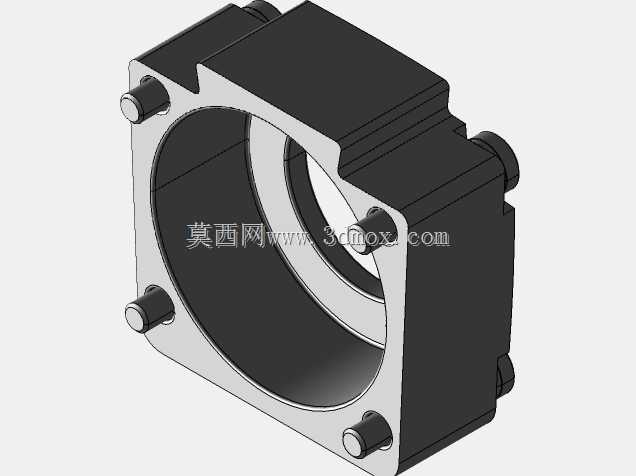

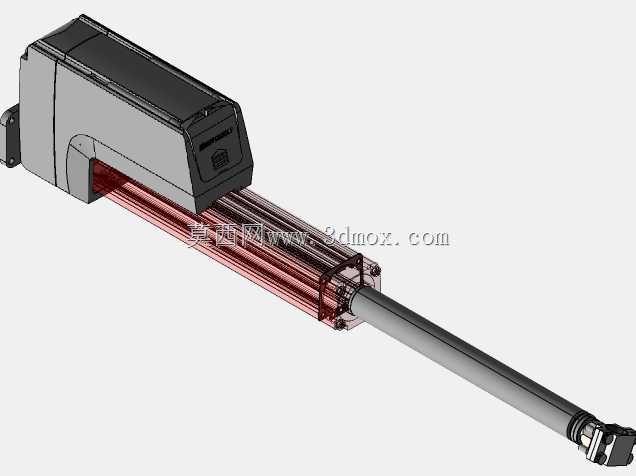

从功能实现逻辑来看,它采用双层交叉剪臂的支撑结构,相比单剪臂结构,同等闭合高度下能获得更大的升降行程,剪臂之间的铰接点都采用带自润滑衬套的销轴连接,日常使用中不需要频繁加注润滑脂,也能避免铰接点出现卡滞、异响的问题,驱动单元布置在底座内侧的空腔里,不会和剪臂的运动轨迹产生干涉,同时外置的防护盖板能阻挡车间内的切削碎屑、焊接飞溅物落到驱动部件上,降低日常维护的频次。顶部的承载平台表面做了防滑压纹处理,边缘预留了工装安装的螺纹孔位,不管是放置周转物料箱,还是加装小型工装夹具、检测工位台,都能直接通过螺栓固定,不需要额外在平台上钻孔焊接,不会破坏平台本身的结构强度。

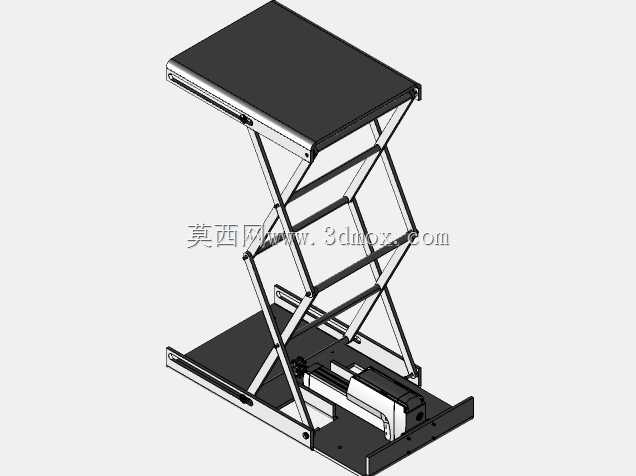

尺寸参数上,这款结构完全闭合时的总高度控制在350毫米,完全升起后顶部平台的离地高度可以达到950毫米,600毫米的有效升降行程,刚好覆盖生产线旁操作人员站立作业的舒适高度区间,不用额外垫高脚踏板就能适配不同身高操作人员的作业需求,平台的有效承载面尺寸为550*450毫米,这个尺寸是参考常规工业周转箱的外形尺寸、轻型检测设备的底座尺寸确定的,既不会因为平台过大占用过多车间通道空间,也能满足绝大多数轻型物料、小型工装的放置需求,底座的安装固定孔位布置在框架四周的折弯边上,孔位做了长圆孔设计,安装时可以微调固定位置,降低地面预埋螺栓的位置精度要求。
设计过程中针对剪臂的受力做了多工况的校核,除了平台中心位置的额定载荷工况,还考虑了平台边缘偏载、升降过程中动态载荷冲击的情况,剪臂的板材厚度、铰接点的销轴直径都留了足够的安全余量,不会因为长期偏载使用出现剪臂变形、铰接点磨损过快的问题。驱动端的动力传递路径做了优化,推力作用点的位置经过反复调整,避免升降过程中出现死点,也让驱动单元的出力更均匀,降低驱动部件的负载损耗,延长整体使用寿命。在实际应用场景里,这类升降结构除了生产车间的工位举升,还可以用在仓储区域的轻型货物上下架、设备检修时的部件托举、自动化生产线的工件高度对接等场景,因为整体结构紧凑,也可以集成到其他专用设备里作为升降工位使用,不需要对原有设备的框架做太大的改动。

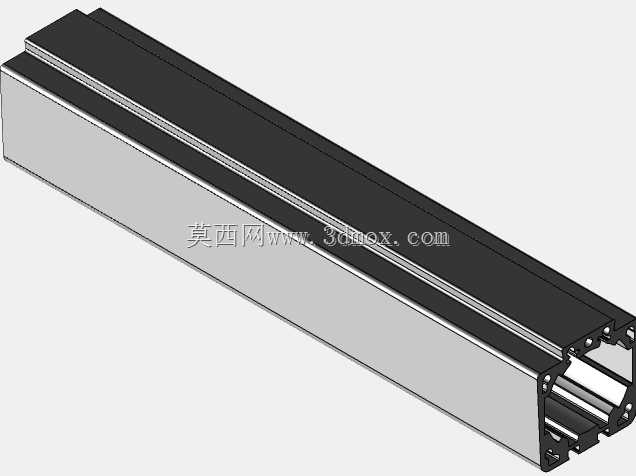

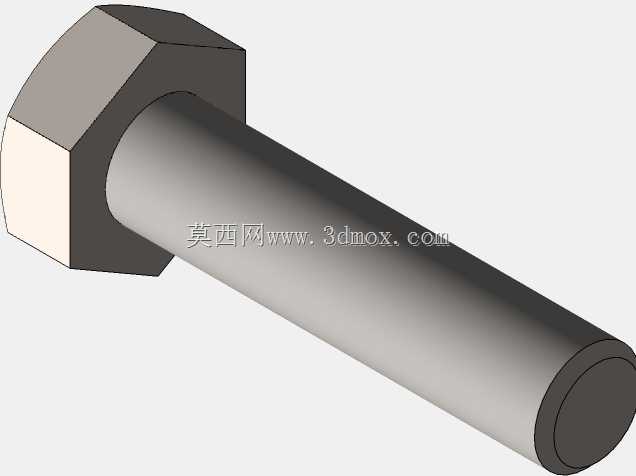

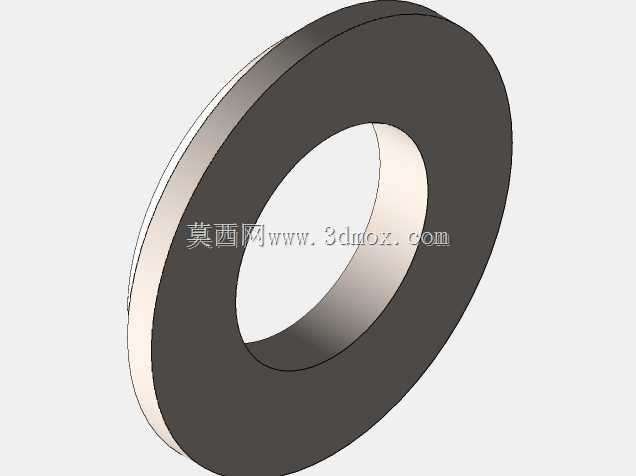

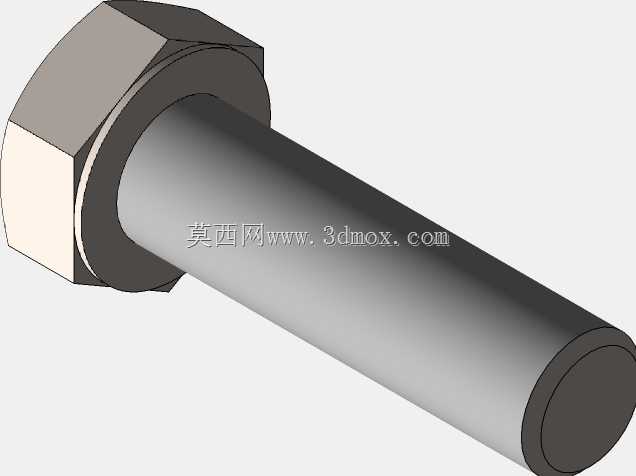

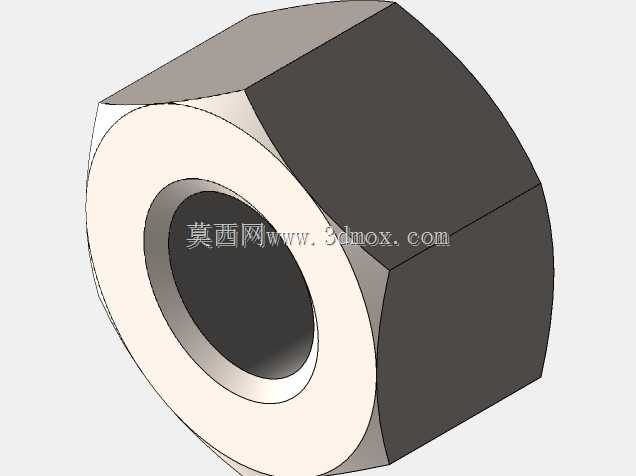

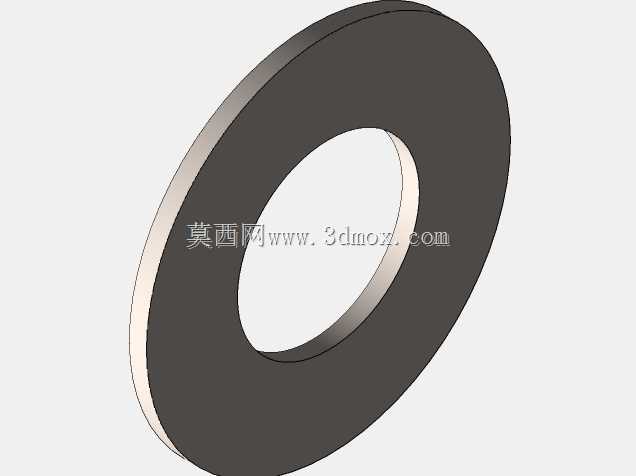

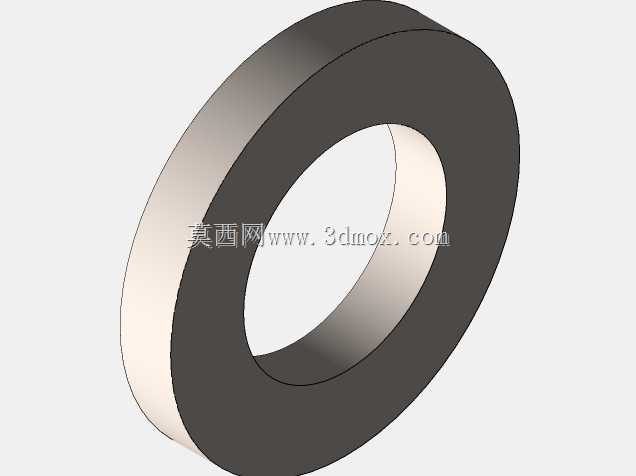

结构的细节处理上,剪臂的运动轨迹全程都做了干涉检查,不管是升到最高位置还是降到最低位置,剪臂和底座、平台之间都预留了足够的安全间隙,不会出现夹手的风险,底座底部预留了脚轮安装的孔位,如果需要经常移动作业位置,加装万向脚轮就能变成移动式升降平台,不需要额外做结构改装。平台的边缘做了小角度的折弯翻边,一方面提升平台的整体刚性,另一方面也能防止放置在平台上的物料、工具从边缘滑落,降低作业过程中的安全隐患。整个结构的所有零部件都采用常见的工业标准件和常规钣金、型材加工件,没有特殊定制的异形零件,后期如果出现易损件磨损,采购替换件非常方便,不会因为特殊配件采购周期长影响设备正常使用。
