法兰式多通路导电滑环结构设计

　　这款法兰式多通路导电滑环，主要解决设备连续旋转过程中，固定端与旋转端之间的动力电源、多通道控制信号稳定传输的核心需求，避免旋转作业时导线缠绕拉扯导致的线路断裂、信号中断问题，在需要360度无限制连续旋转的机电设备中应用十分广泛。从实际工程选型场景来看，这类滑环常配套在自动化转台、云台设备、包装机械的旋转工位、医疗检测设备的旋转扫描机构、风电变桨系统、游乐设备的旋转座舱、线缆卷筒设备上，只要存在固定侧与旋转侧需要持续传输电信号或功率的场景，都能见到这类结构的身影。

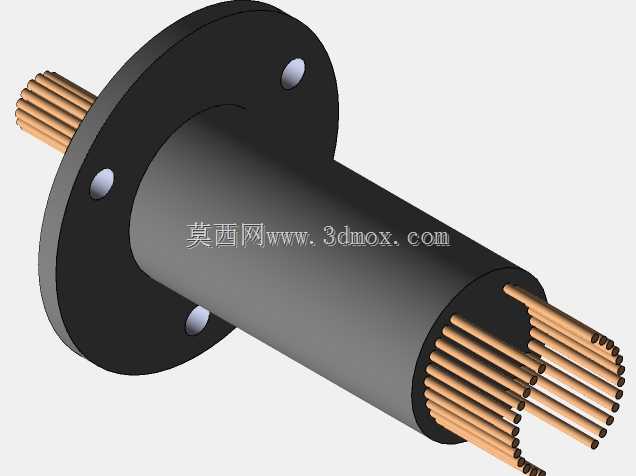

　　从结构设计逻辑来看，这款滑环采用法兰端作为固定安装侧，法兰盘上均匀分布3个安装通孔，安装时可直接通过螺栓将法兰端固定在设备的静止机架上，安装定位基准明确，能有效保证滑环主体与设备旋转轴的同轴度，避免偏心运转带来的密封件磨损、接触件偏磨问题。滑环主体为圆柱形壳体结构，内部集成多组独立的导电环道与接触刷丝，每一组环道对应一路独立的传输通路，不同通路之间做绝缘隔离处理，可同时传输不同电压等级的动力电源与弱电平控制信号，通路间的串扰控制在工程允许范围内，满足多数工业场景的信号传输稳定性要求。

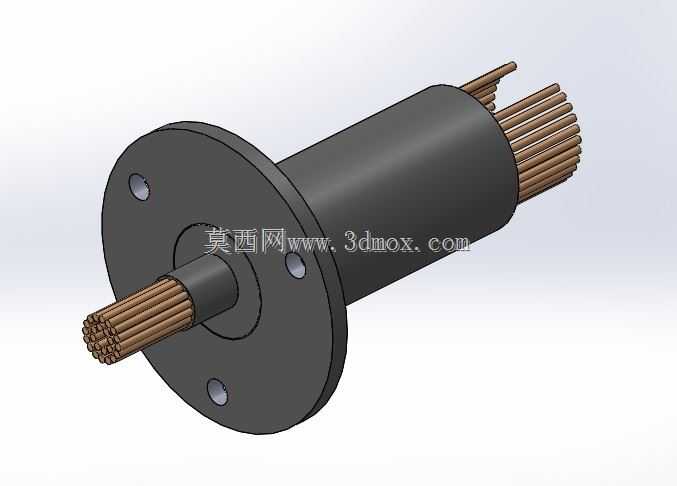

　　两端伸出的多股铜质引线，分别对应固定侧与旋转侧的接线端，固定侧引线可直接接入设备静止端的电控系统，旋转侧引线随设备旋转部件同步转动，接线时可根据通路定义对应接线，无需额外做转接处理。设计过程中，壳体的外径尺寸、法兰盘的安装孔位分布、两端引线的出线长度都做了标准化适配，可直接替换同规格的老旧滑环部件，不需要对原有设备的安装结构做额外修改，降低设备改造的设计与加工成本。

　　接触结构采用贵金属刷丝与镀金环道的配对形式，这种接触配对在长期旋转摩擦过程中磨损量极小，接触电阻稳定，不会因为长期运转出现接触不良、信号闪断的问题，同时刷丝采用弹性压接结构，能自动补偿摩擦带来的磨损量，保证全生命周期内的接触压力稳定。壳体采用硬质铝合金材质做表面氧化处理，重量轻且具备足够的结构强度，同时具备一定的抗腐蚀能力，可适应多数工业车间的常规使用环境，内部填充绝缘密封材料，可阻挡日常使用中的粉尘、少量飞溅液体进入滑环内部，避免环道间短路、接触件氧化的问题。

　　从安装边界来看，设计时需要预留足够的接线空间，尤其是旋转侧的引线，需要随旋转部件同步转动，布线时要预留足够的旋转余量，避免引线在旋转过程中被拉扯。滑环的旋转端与设备旋转轴的连接采用间隙配合定位，装配时要保证滑环的旋转轴线与设备旋转轴线重合，径向跳动量控制在允许范围内，否则会加剧内部接触件的偏磨，大幅缩短滑环的使用寿命。日常使用中，这类滑环属于免维护结构，不需要定期加注润滑脂，内部的接触摩擦副本身具备自润滑特性，只要安装同轴度符合要求，可长期稳定运行。

　　在通路设计上，多通路的排布采用分层隔离结构，动力通路与信号通路分开排布，减少大电流动力传输时对弱信号的电磁干扰，对于有特殊屏蔽需求的场景，还可在对应通路增加屏蔽层结构，进一步提升信号传输的抗干扰能力。法兰盘的厚度经过强度校核，在螺栓锁紧安装时不会出现形变，保证安装面的平面度，避免安装后滑环主体出现倾斜。两端的引线采用耐弯折的多股铜芯线，外皮采用耐温耐磨的绝缘材料，可适应设备运转过程中的反复弯折，不会出现线芯断裂、外皮破损的问题。
