配775pro变速箱的东海岸传动输送结构

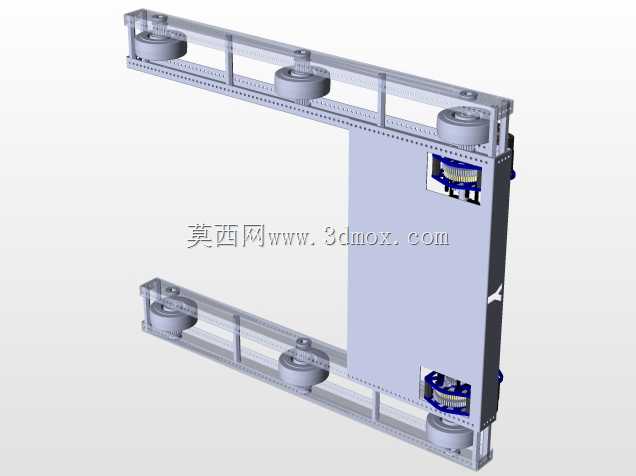

　　这套传动输送结构的设计初衷，是面向小型赛事机器人、桌面级物料转运场景的动力传输需求，解决窄空间内长距离输送的动力匹配问题，整套结构采用平行双梁承载的布局形式，两根平行的承载梁作为主要受力框架，梁体上均匀布置托辊，用来承托输送面的运行，避免输送带在负载下出现下垂变形，影响物料输送的平稳性。

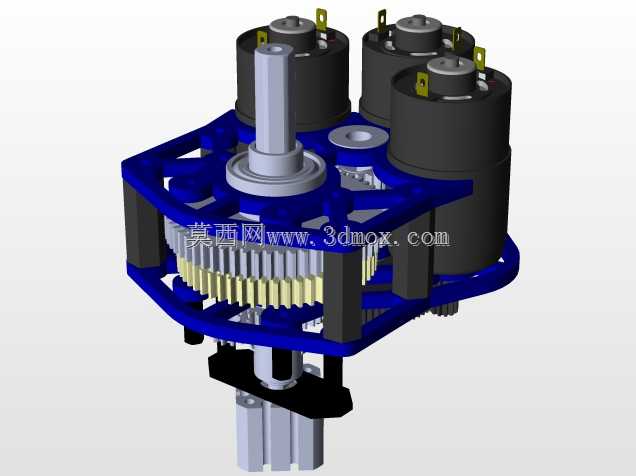

　　从动力端的设计来看，这套结构选用775pro规格的直流电机搭配拖曳变速箱作为动力输出单元，动力单元采用侧置倾斜安装的方式布置在输送段的端部，没有占用输送面的上下通行空间，这种安装方式在小型自动化设备、竞赛类机器人的结构设计中十分常见，能够在有限的安装边界内最大化压缩设备整体宽度，适配紧凑的设备舱布局。变速箱的输出端直接对接主动辊轴，省去了额外的联轴器传动环节，减少了动力传输过程中的间隙累积，提升传动响应的灵敏度，同时拖曳式变速箱的减速比匹配，能够让775pro电机的高转速输出转化为输送辊需要的大扭矩低转速工况，满足一定重量物料的输送推力需求。

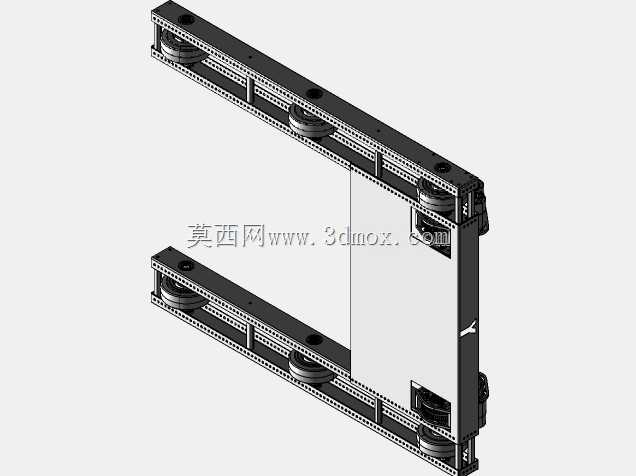

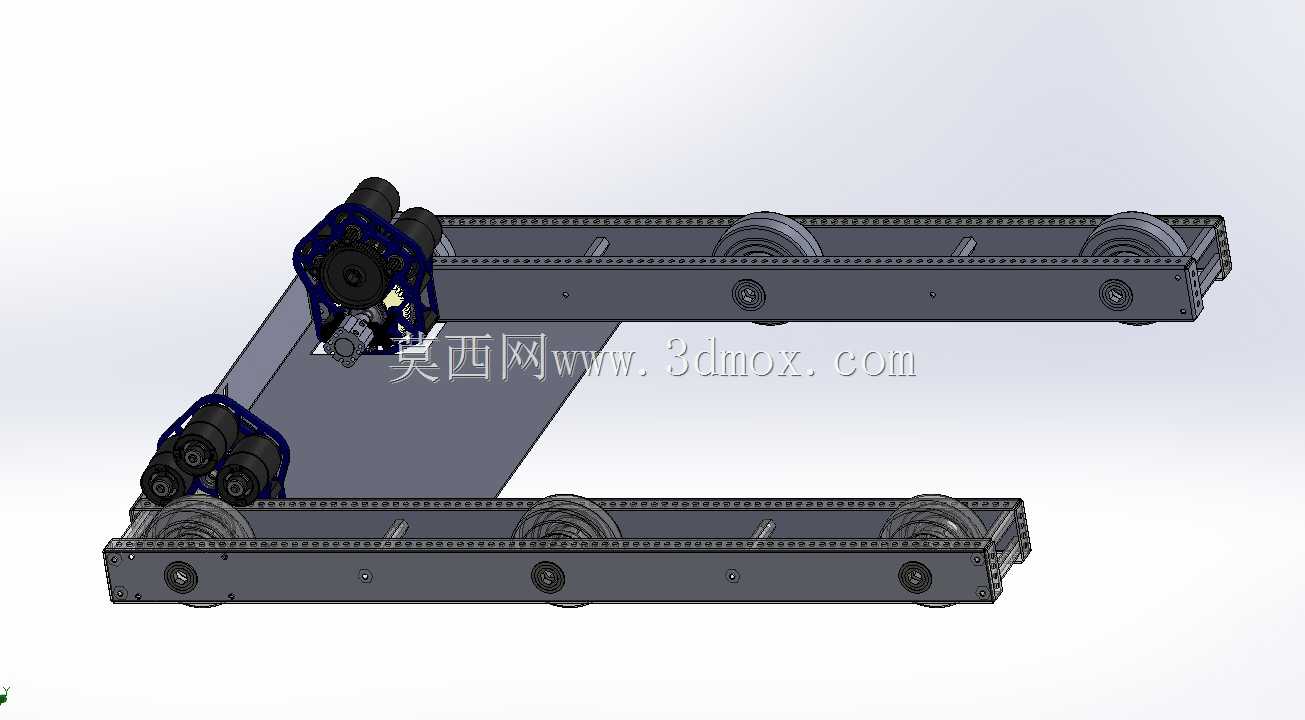

　　承载梁的截面采用槽型结构设计，梁体上预留了托辊的安装定位孔，孔位按照等间距排布，保证每个托辊的支撑力均匀分布，托辊本身采用带法兰边的滚轮结构，法兰边卡在承载梁的外侧，能够限制滚轮的轴向窜动，避免输送带走偏。整套输送结构的两段式布局，是为了适配转角处的输送衔接需求，两段输送单元呈一定角度布置，能够实现物料在转角位置的平稳过渡，不需要额外设置顶升转台或者推料机构，简化了整体设备的结构复杂度，这种设计在小型分拣线、机器人内部物料转运通道中应用较多，能够在有限的设备空间内完成输送路径的转向布置。

　　在安装边界上，整套结构的宽度控制在窄幅范围内，承载梁的高度较低，能够嵌入到设备的底板框架内，不需要额外抬高安装基面，动力单元的倾斜安装角度经过匹配设计，不会超出输送结构的整体宽度边界，也不会和相邻的其他机构产生运动干涉。梁体的两端预留了安装固定孔，可以直接通过螺栓固定在设备的框架型材上，不需要额外设计定制安装支架，降低了整体的装配难度。

　　从功能特性来看，这套传动结构的输送面平整度较高，托辊的排布密度经过计算，在输送小型硬质物料的时候不会出现物料卡滞、颠簸的情况，动力端的变速箱具备一定的抗冲击能力，在输送过程中出现瞬时负载增大的情况时，不会轻易出现齿轮打齿或者电机堵转烧毁的问题。齿轮传动部分的啮合间隙经过调整，运行过程中的噪音控制在较低水平，适合在室内桌面级设备、教学演示装置中使用。

　　设计过程中，优先考虑了结构的易维护性，托辊和梁体之间采用快拆式的轴连接，不需要完全拆解梁体就可以更换磨损的托辊，动力单元的固定螺栓全部外露，检修的时候可以快速拆卸电机和变速箱，进行齿轮润滑或者零件更换。输送面的张紧结构集成在端部的从动辊位置，通过调整螺栓就可以改变从动辊的位置，实现输送皮带的张紧度调节，不需要拆解其他结构部件，日常维护的操作门槛较低。

　　这套结构的应用场景并不局限于竞赛机器人领域，经过尺寸放大和负载强化之后，同样可以适配小型轻工业生产线的物料输送，比如电子元器件的流水线转运、小型包装件的工位间传递，其紧凑的结构形式能够很好地适配空间受限的生产线布局，侧置动力的设计也方便生产线下方布置其他管线或者辅助机构，不会出现动力单元和其他设备部件干涉的问题。在建模过程中，所有的安装孔位、配合尺寸都按照实际加工公差进行了预留，梁体的壁厚、托辊的轴径都经过强度校核，能够满足额定负载下的长期运行需求，不会出现梁体变形或者轴件弯曲的问题。
