FRC竞赛机器人双速传动齿轮箱结构

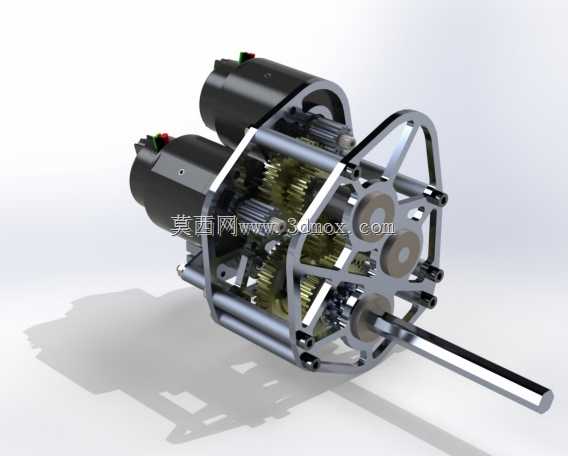

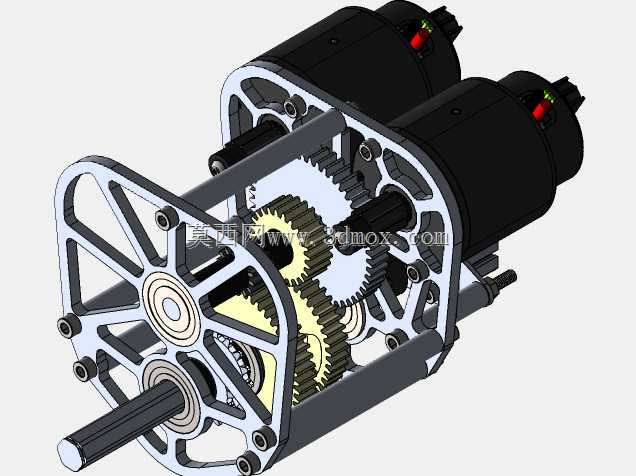

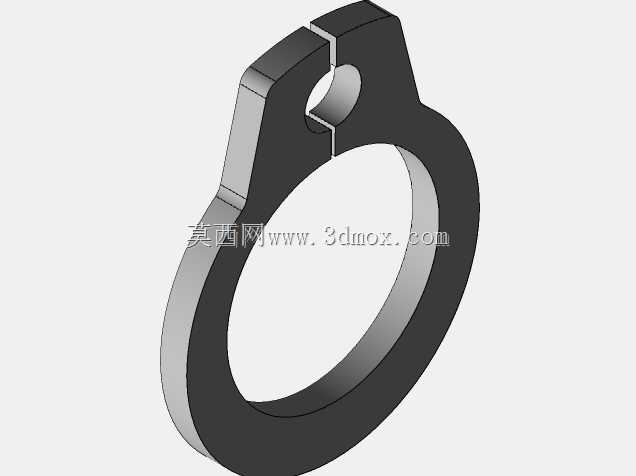

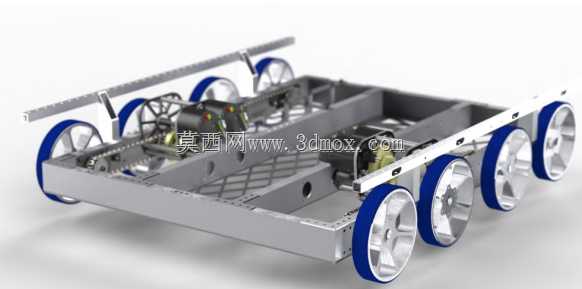

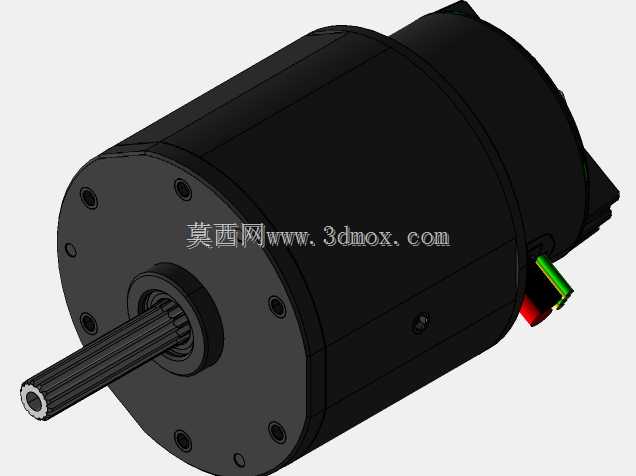

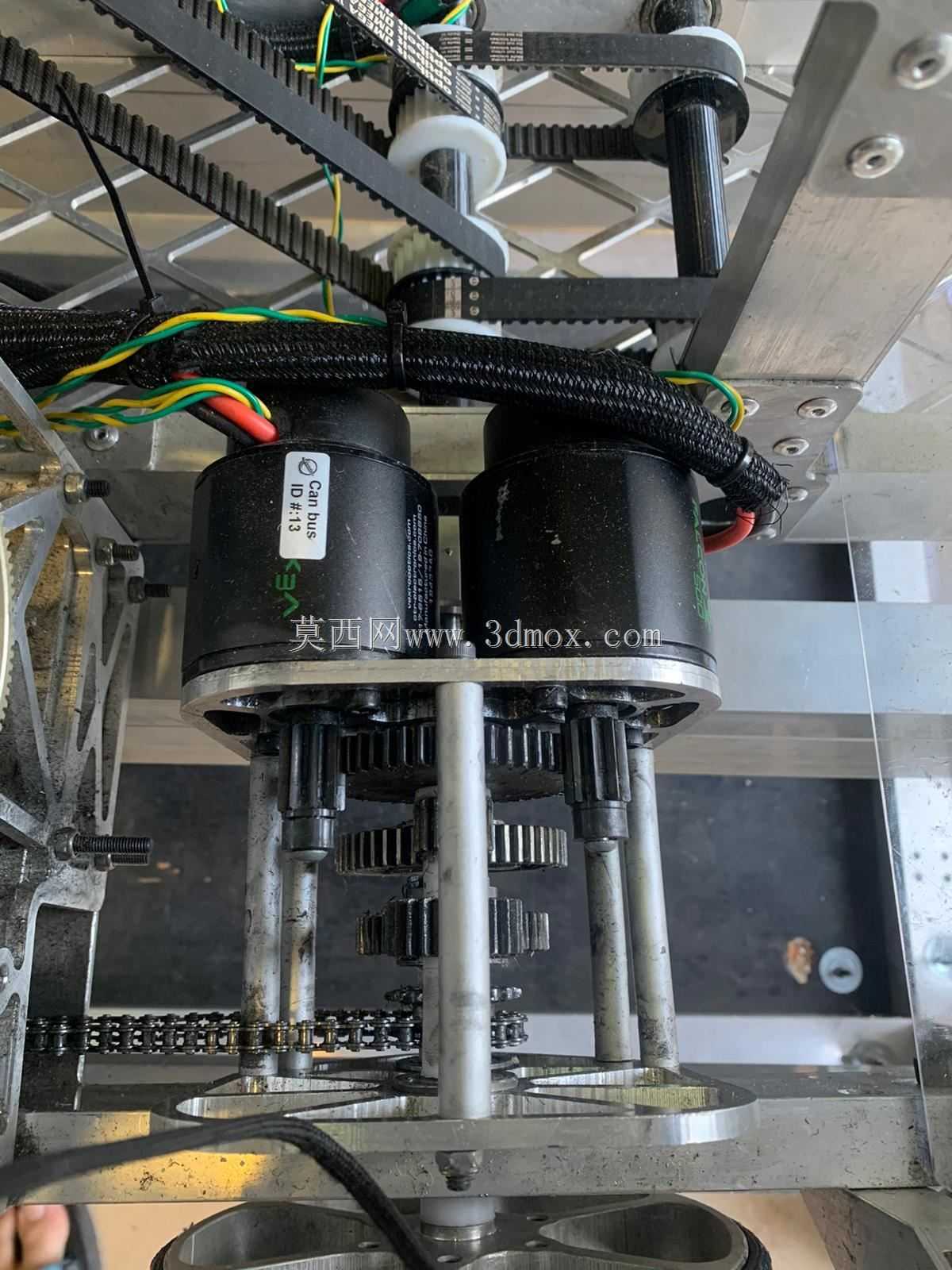

　　该传动结构针对轮式移动机器人的多工况行驶需求开发，核心解决单一传动比无法兼顾高速冲刺与大扭矩爬坡的工程痛点，适配竞技类移动机器人的复杂赛场使用场景。在实际赛场应用中，机器人需要在平直赛道段完成快速突进、抢占任务点位，同时需要在障碍攀爬、对抗推挤工况下输出足够轮端扭矩，这套双速齿轮箱正是为匹配两类极端工况设计的动力传递单元。整套传动系统采用对称式布局，底盘两侧各布置一套独立的双速齿轮箱单元，单组齿轮箱匹配两台驱动电机，动力输入后经齿轮组分流传递，配合换挡执行机构实现两个传动比的平顺切换。高速档传动比设置偏向高转速输出，匹配平直路面的高速行驶需求，轮端转速可支撑整车达到较高的直线行进速度，满足长距离快速转场的效率要求；

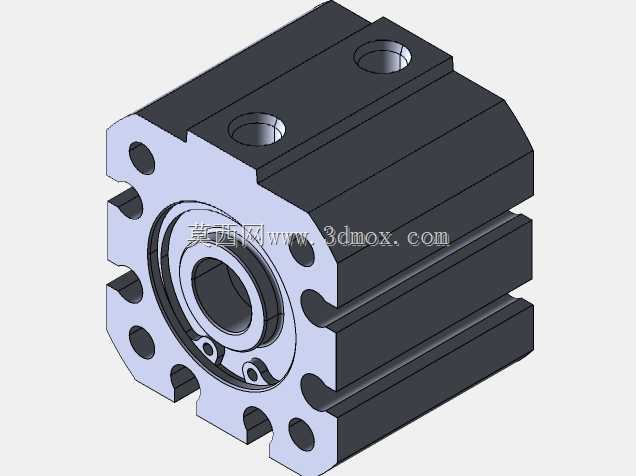

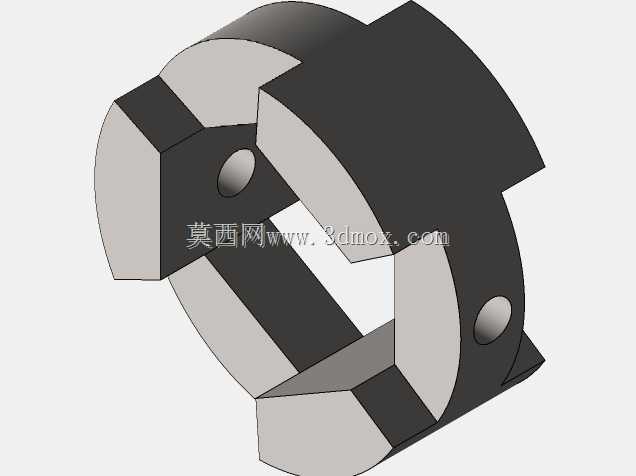

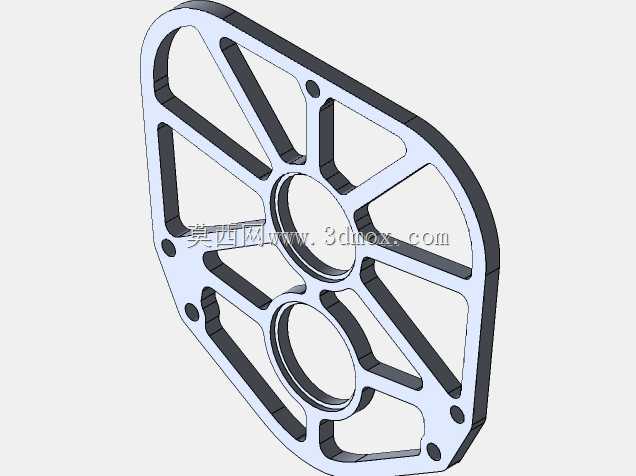

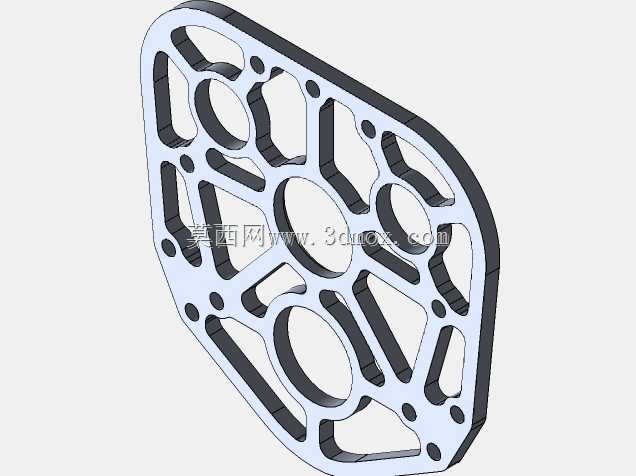

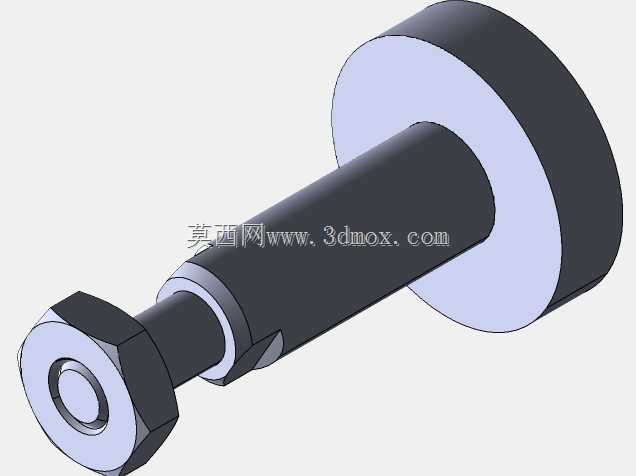

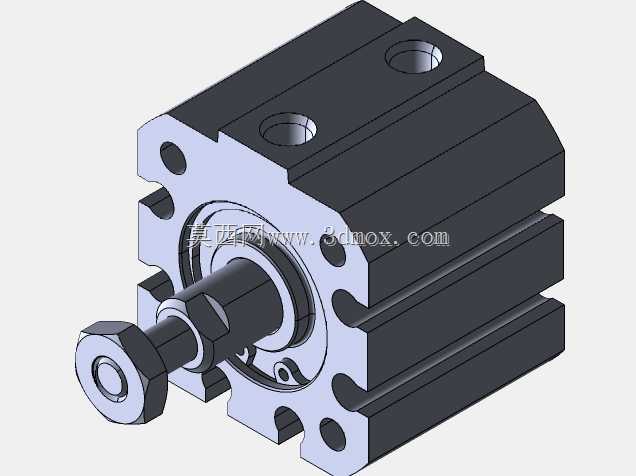

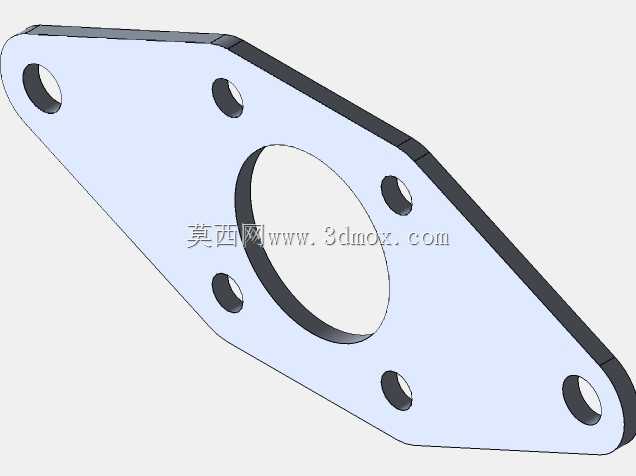

　　低速档传动比设置偏向大扭矩放大，在攀爬陡坡、顶推障碍物或者对抗挤推工况下，轮端可输出足够的驱动力，避免电机堵转、动力不足的问题。换挡执行采用气动活塞驱动结构，利用压缩空气驱动拨叉完成齿轮啮合位置的切换，相比纯机械拨杆结构，气动驱动的响应速度更快，换挡动作的冲击力更小，可在行进过程中完成档位切换，不需要完全停车操作，适配竞技场景下的快速响应要求。底盘行走部分采用多轮布局，驱动轮搭配高摩擦系数的轮面材质，轮组安装位置与齿轮箱输出轴保持严格同轴度要求，安装边界上，齿轮箱壳体采用一体化铣削加工的金属材质，壳体上预留的电机安装孔位、底盘连接孔位均采用统一的定位基准，装配时可直接通过定位销完成与底盘框架的快速对接，不需要额外调整啮合间隙。

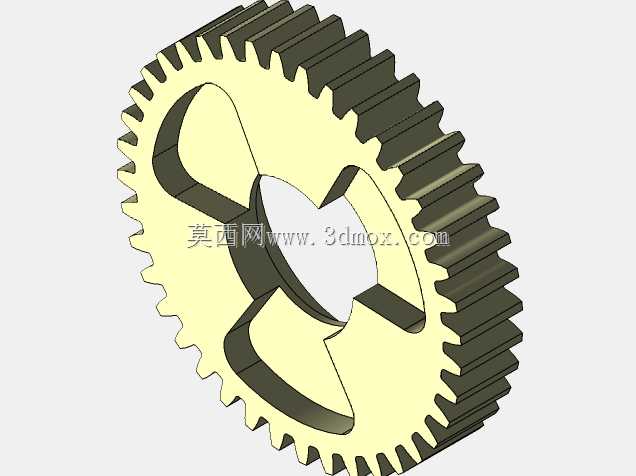

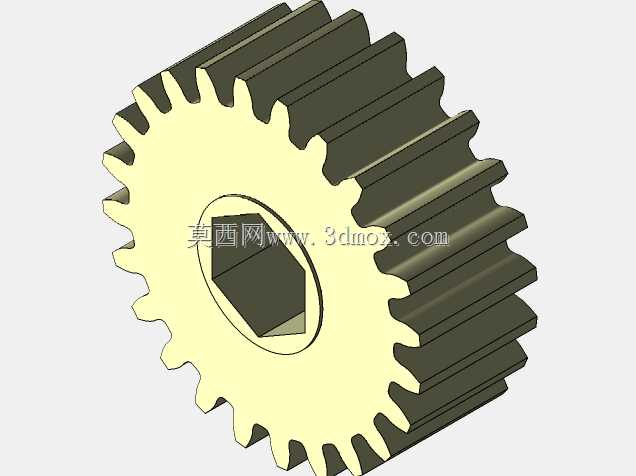

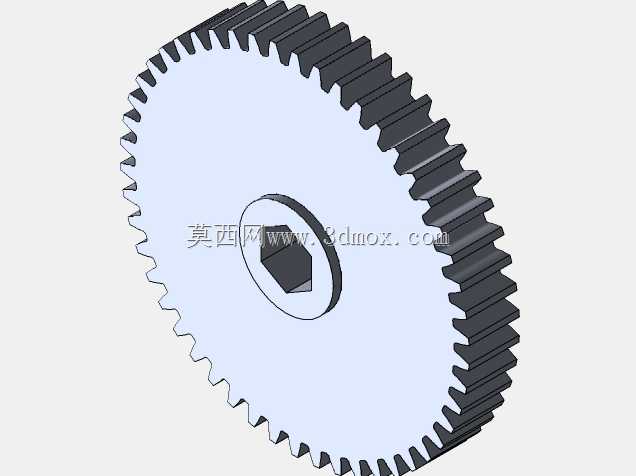

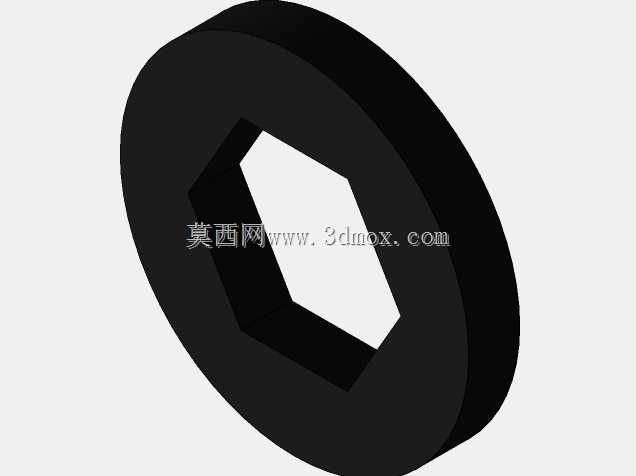

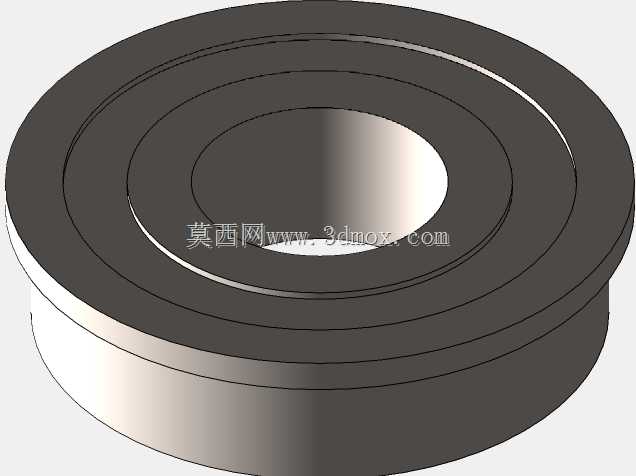

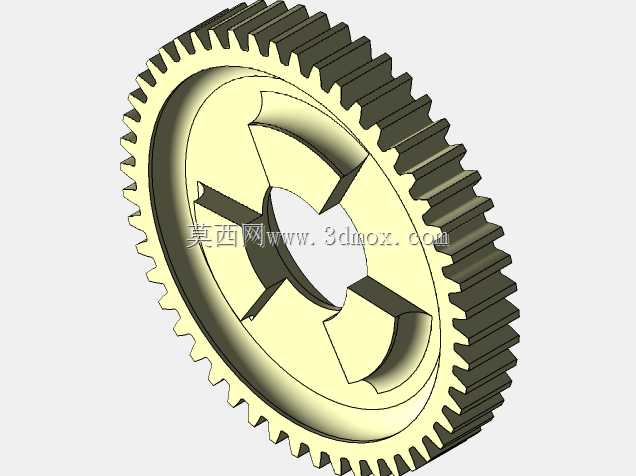

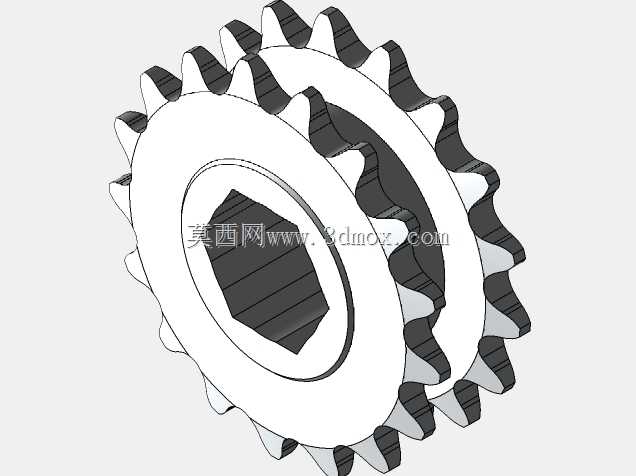

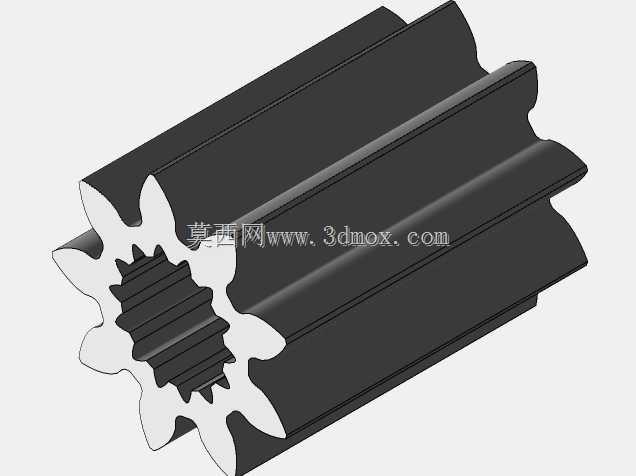

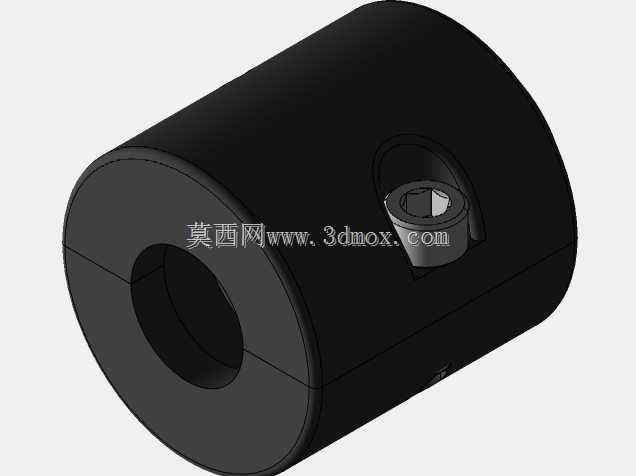

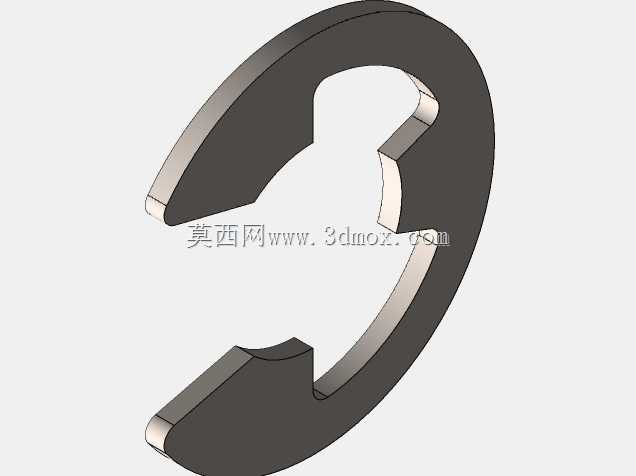

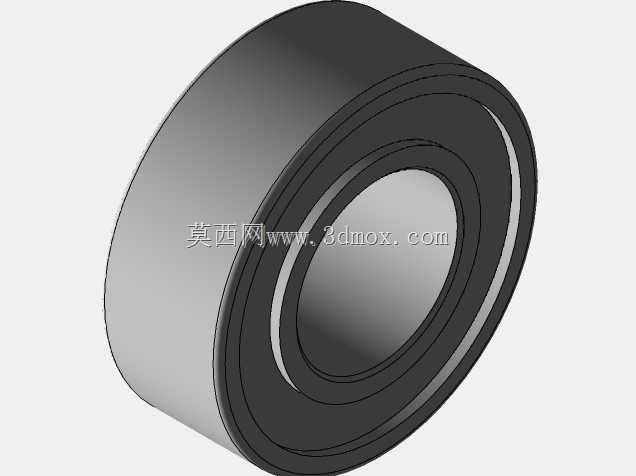

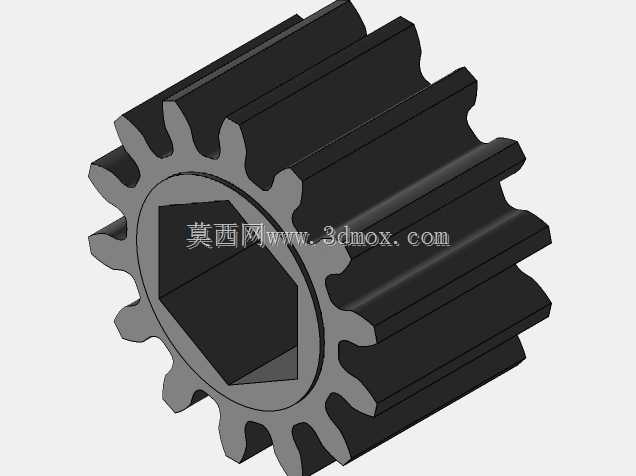

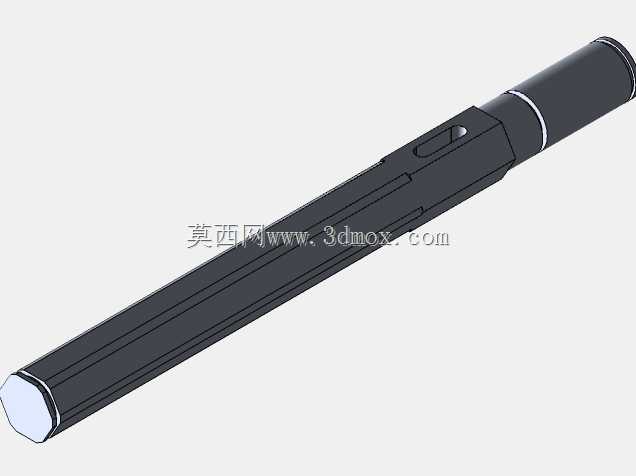

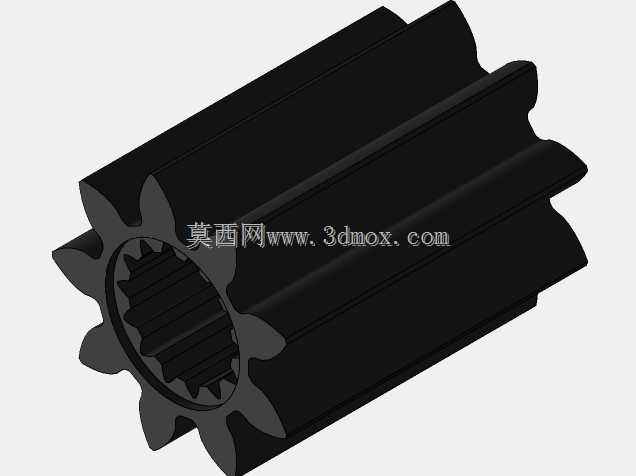

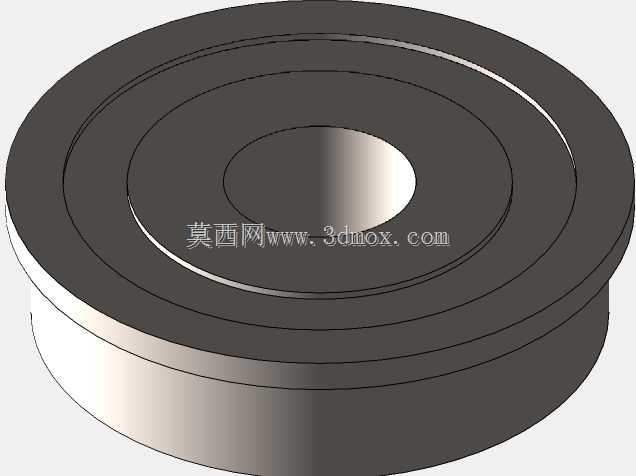

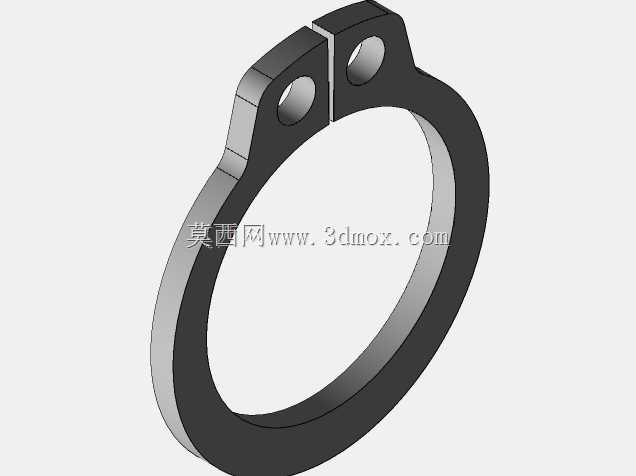

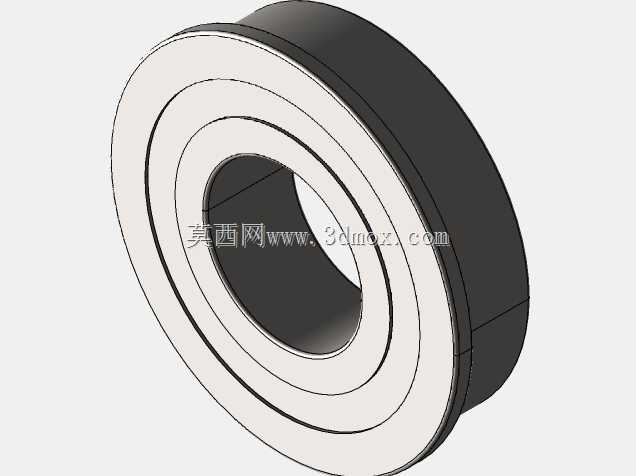

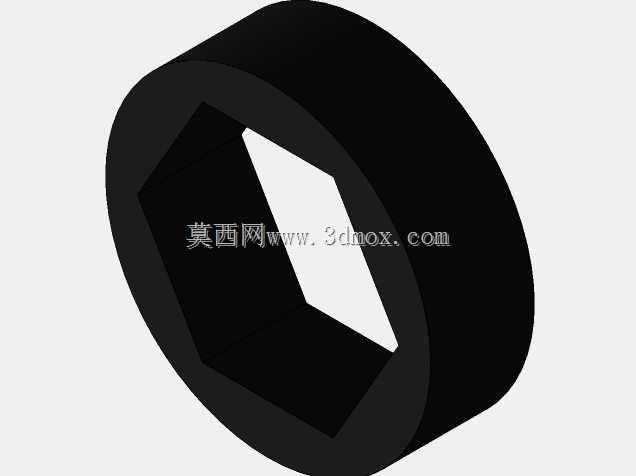

　　齿轮组的设计上，所有传动齿轮均采用直齿圆柱齿轮结构，加工难度低、传动效率高，啮合侧隙控制在合理区间，既可以保证正反转切换时的传动精度，又可以避免加工误差导致的卡滞问题。齿轮箱内部的润滑空间预留充足，可适配脂润滑或者稀油润滑两种方案，日常维护时只需要拆开侧盖即可完成齿轮检查、润滑脂更换操作，维护便捷性较高。从安装适配性来看，整套齿轮箱的外形轮廓完全贴合底盘框架的内部安装空间，不会超出底盘的边界尺寸，不会与底盘上布置的其他功能部件产生干涉，输出轴的伸出长度、安装法兰尺寸均与常用的竞赛机器人轮组规格匹配，可直接替换常规的单速齿轮箱结构，不需要对底盘框架做额外的打孔、切割改造。在实际测试验证中，

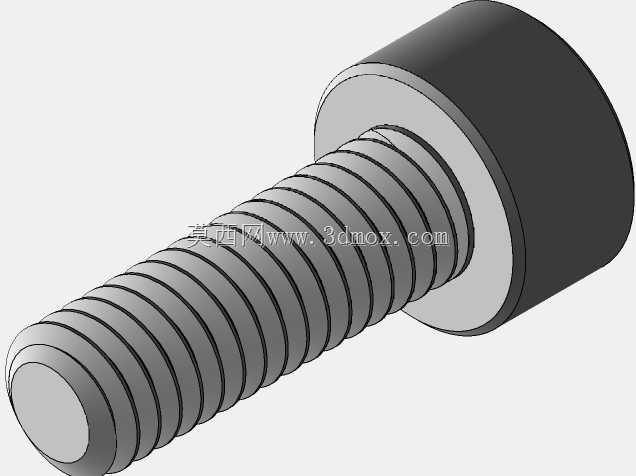

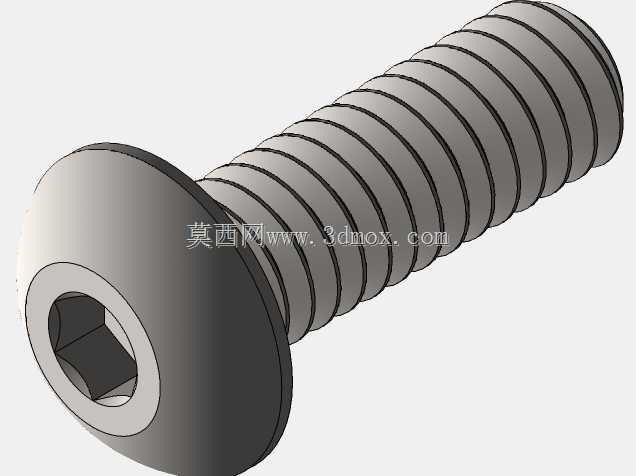

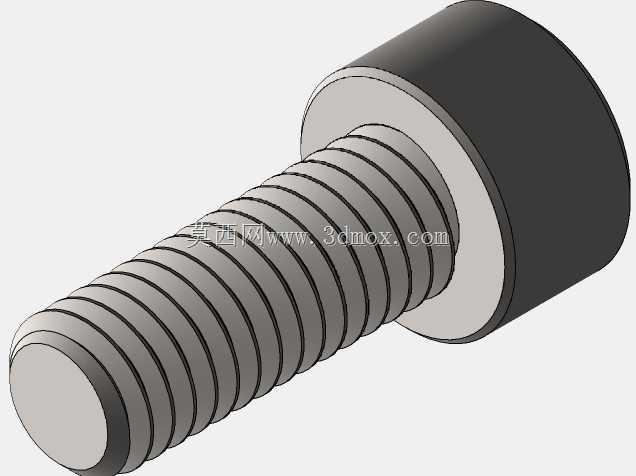

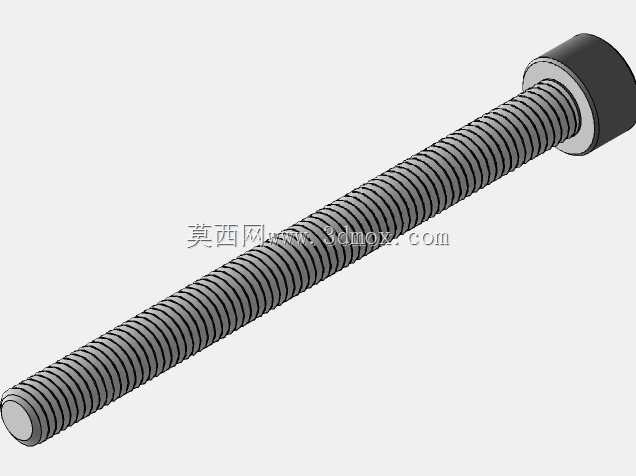

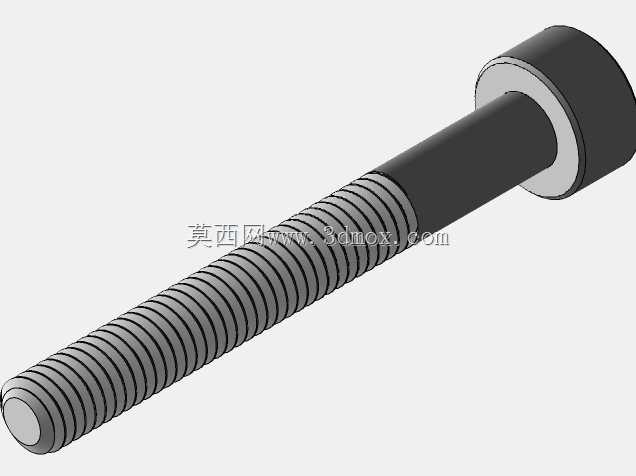

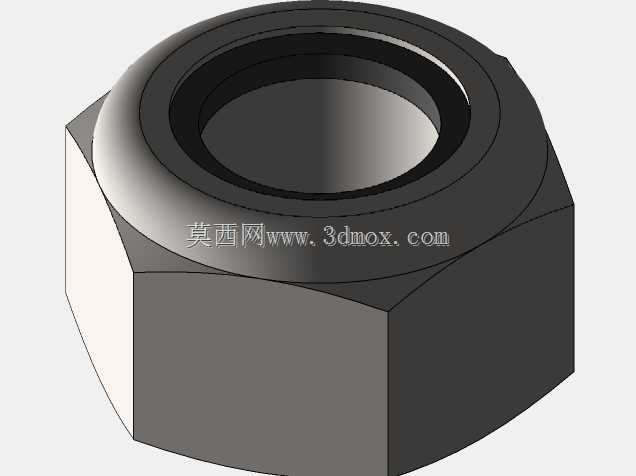

　　这套传动结构可在额定电压下稳定传递电机输出的动力，高速档行驶时传动平稳无异常噪音，低速档攀爬时轮端无打滑、齿轮无打齿风险，换挡机构在多次循环测试后无卡滞、脱档问题，可满足高强度竞技场景下的长时间稳定运行要求。底盘框架采用镂空式的型材拼接结构，在保证整体结构强度的前提下尽可能降低整车自重，齿轮箱作为底盘上的核心承重传动部件，壳体本身也承担了部分底盘框架的连接支撑作用，安装时齿轮箱壳体与底盘纵梁通过螺栓刚性连接，可将行驶过程中轮端受到的冲击载荷均匀分散到整个底盘框架上，避免局部应力集中导致的结构变形。轮组采用独立的悬挂连接结构吗，不，这套结构的轮组直接与齿轮箱输出轴连接，配合底盘的刚性框架，在平整路面行驶时可保证所有驱动轮都能接触地面，动力传递无损失，在通过小幅颠簸路面时，轮面的弹性材质可吸收部分冲击，避免齿轮箱受到过大的径向冲击载荷。
