双猎鹰电机翻转式PTO动力传输变速装置

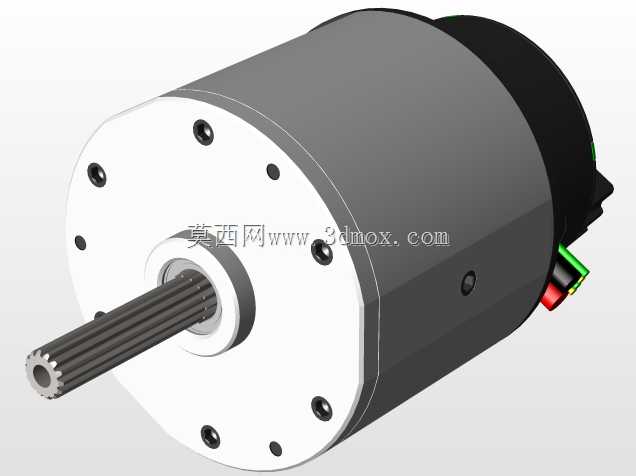

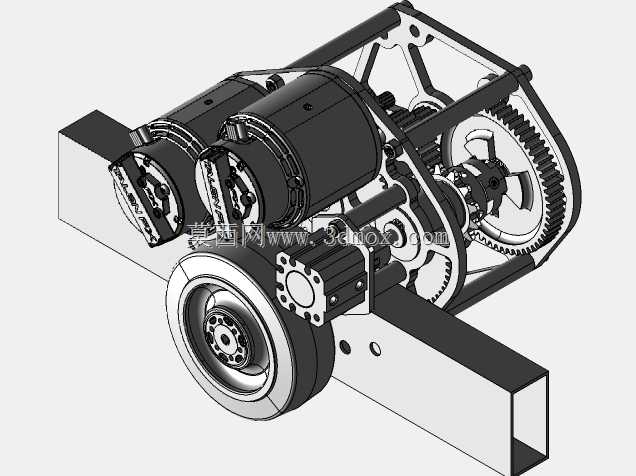

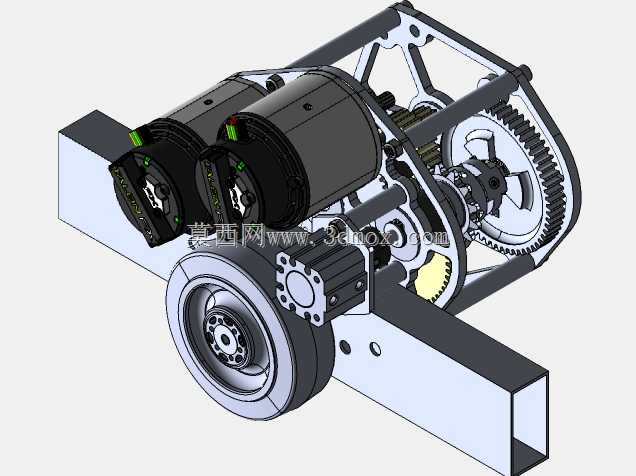

　　在竞技机器人动力单元设计场景中，这类集成双动力源的翻转式PTO变速箱，主要承担多路径动力分配与转速匹配的核心作用，适配需要同时输出行走动力与外接作业动力的轮式竞技设备，解决单动力源无法兼顾高负载行走与辅助机构驱动的布局痛点。从实际工况适配来看，该变速箱针对12吨级35链轮的输出需求做了专门的齿形匹配，双Falcon 500电机的布置位置经过反复迭代，最终将电机与气动活塞组件全部设置在箱体轮廓上方区域，最大化压缩变速箱的横向安装空间，让整体结构更贴近轮组安装位，减少动力传输路径上的无效损耗。

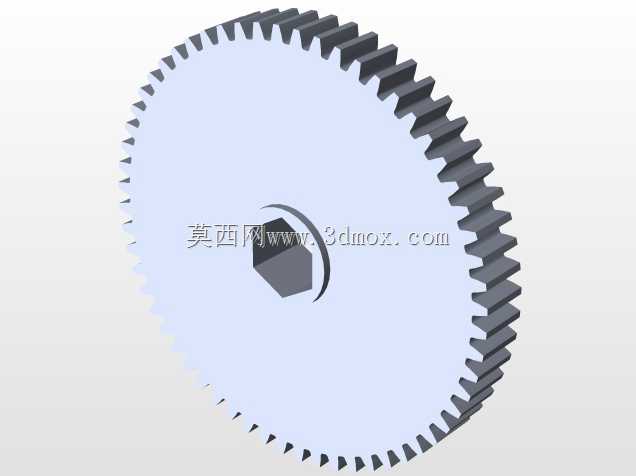

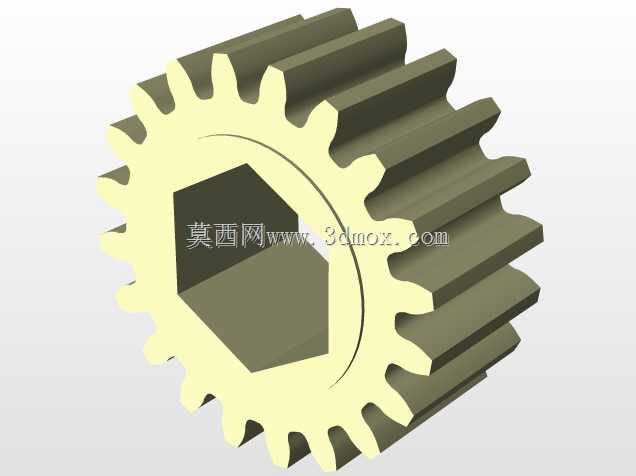

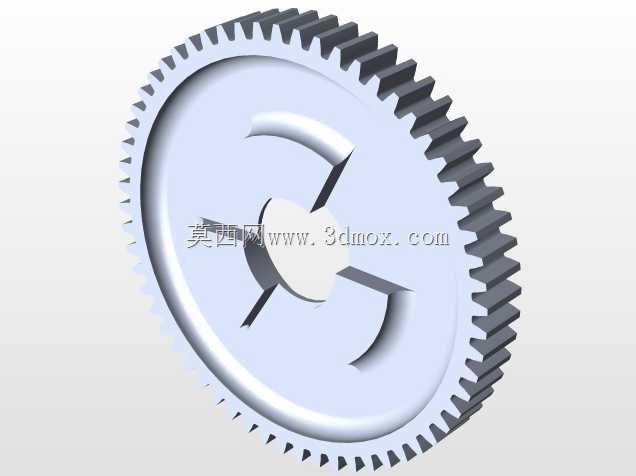

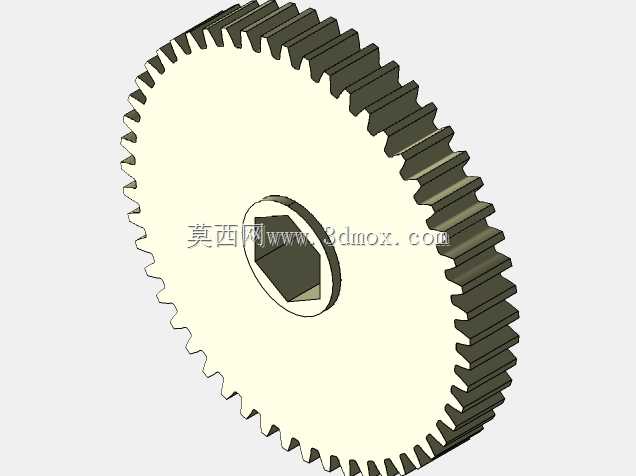

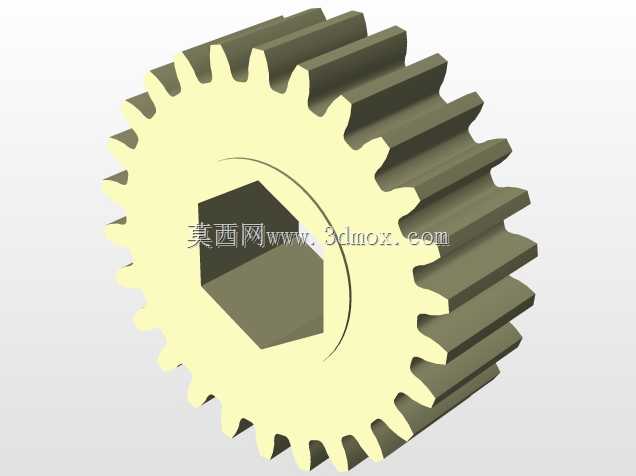

　　传动比的匹配是这套结构的设计核心，行走挡位设置了两级减速比，第一级12齿主动轮啮合60齿从动轮对应车道行走工况，第二级26齿主动轮啮合52齿从动轮对应低速大扭矩输出场景，PTO动力输出路径单独设置1:10的传动比，外接作业端口则匹配20齿到68齿的啮合副，整体传动比例控制在1:17，兼顾高速行走的转速需求与外接作业机构的扭矩输出要求。箱体的支撑结构采用镂空式框架设计，在保证齿轮啮合位置刚性支撑的前提下，尽可能削减非受力区域的材料厚度，降低整体动力单元的自重，适配竞技类设备对重量配额的严格要求。

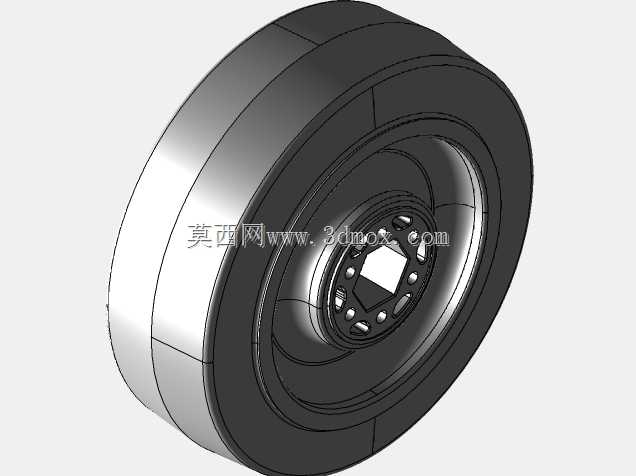

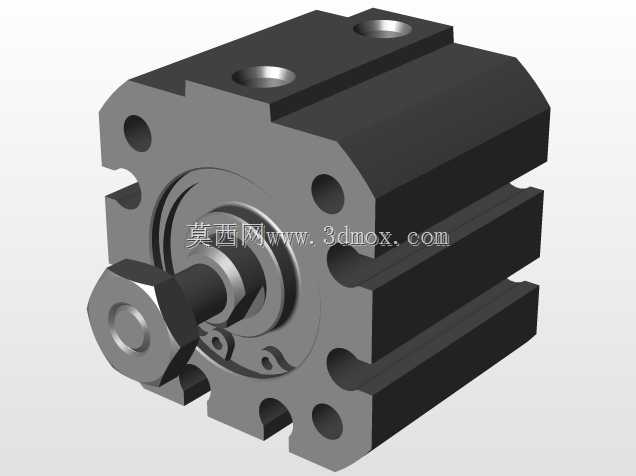

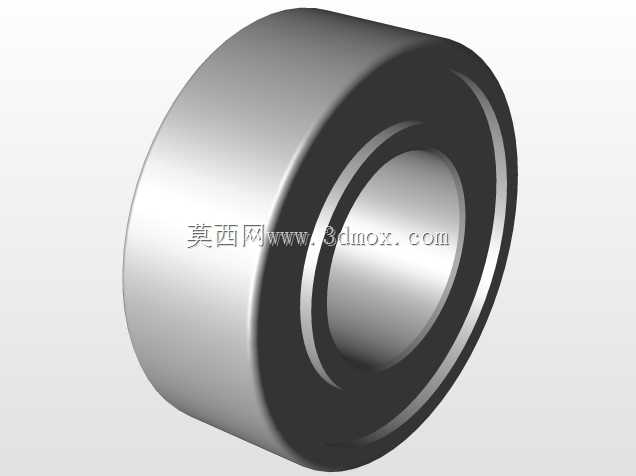

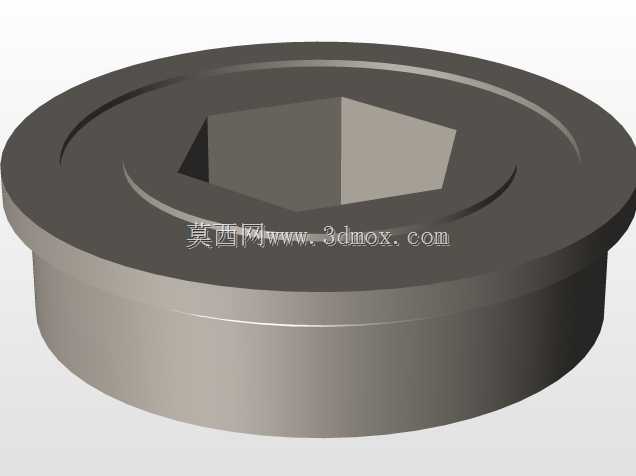

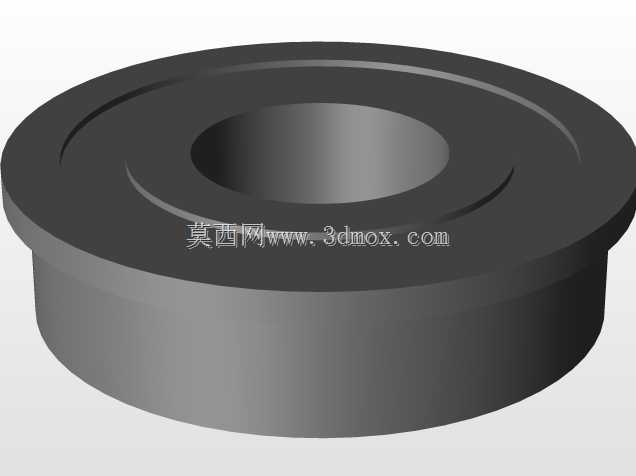

　　安装边界方面，这套变速箱的输出轴直接与行走轮的轮毂集成，轮组的轴承位直接做在箱体延伸出的支撑臂上，不需要额外设计轮组安装支架，减少装配环节的累计误差。气动PTO系统的活塞行程经过精确计算，翻转动作的触发位置刚好避开齿轮啮合的干涉区域，动力切换过程中不会出现打齿、卡滞的问题，活塞的安装位预留了标准气动接头的安装空间，气路走线可以沿着箱体上方的镂空槽布置，不会与旋转的齿轮、链轮发生干涉。齿轮副的侧隙控制按照竞技设备高冲击工况的要求设置，在频繁正反转、急加急减的工况下，不会因为侧隙过大产生冲击异响，也不会因为侧隙过小出现卡滞发热的问题。

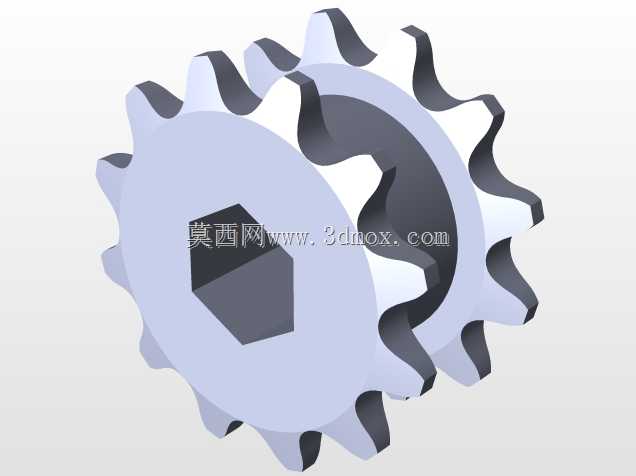

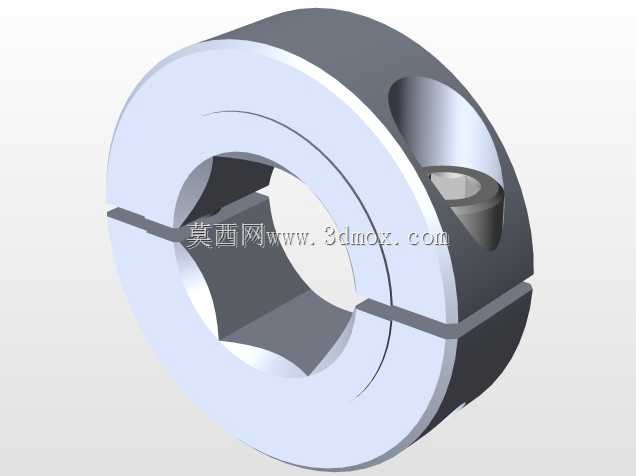

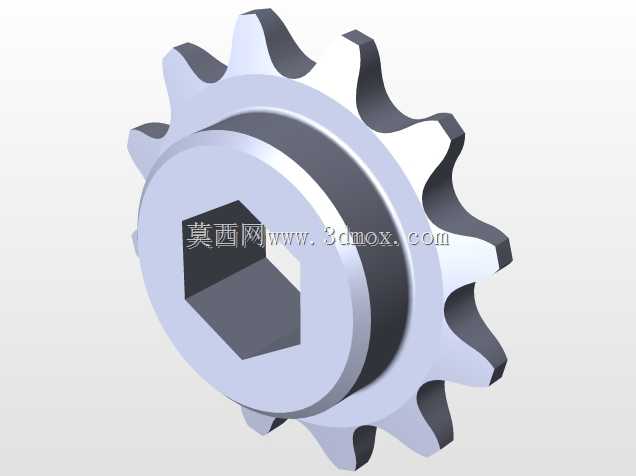

　　从结构设计的细节来看，所有齿轮的安装轴都采用两端支撑的结构，避免悬臂轴在大扭矩输出时出现挠曲变形，影响齿轮啮合精度。电机的安装法兰直接与箱体框架一体加工，保证电机输出轴与一级主动齿轮的同轴度，减少电机轴承的额外径向负载。链轮的输出端设置了挡圈槽，配合标准轴用挡圈可以限制链轮的轴向窜动，不需要额外设计轴向定位结构。气动活塞的铰接点位置经过运动仿真验证，翻转过程中PTO齿轮与作业机构齿轮的啮合切入角控制在合理范围，挂接过程平顺无冲击，不会对齿轮齿端造成冲击损伤。

　　实际装配过程中，这套变速箱的组件全部采用模块化设计，电机、活塞、齿轮组、轮组都可以单独拆卸更换，不需要整体拆解箱体，在赛事现场的抢修场景下，可以快速替换故障组件，减少维护时间。箱体的框架边缘全部做了圆角处理，避免装配和维护过程中割伤操作人员，同时也减少应力集中点，在高冲击工况下不会出现框架开裂的问题。所有紧固件的安装位都预留了标准工具的操作空间，使用常规内六角扳手就可以完成全部装配和拆解工作，不需要特殊定制工具。
