FRC竞赛用双线性臂悬挂爬升装置

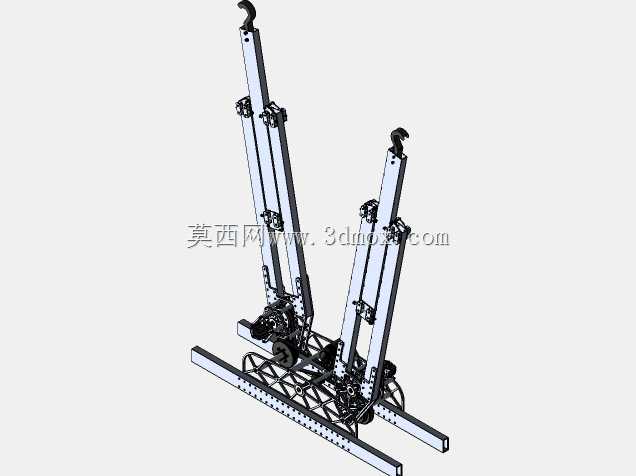

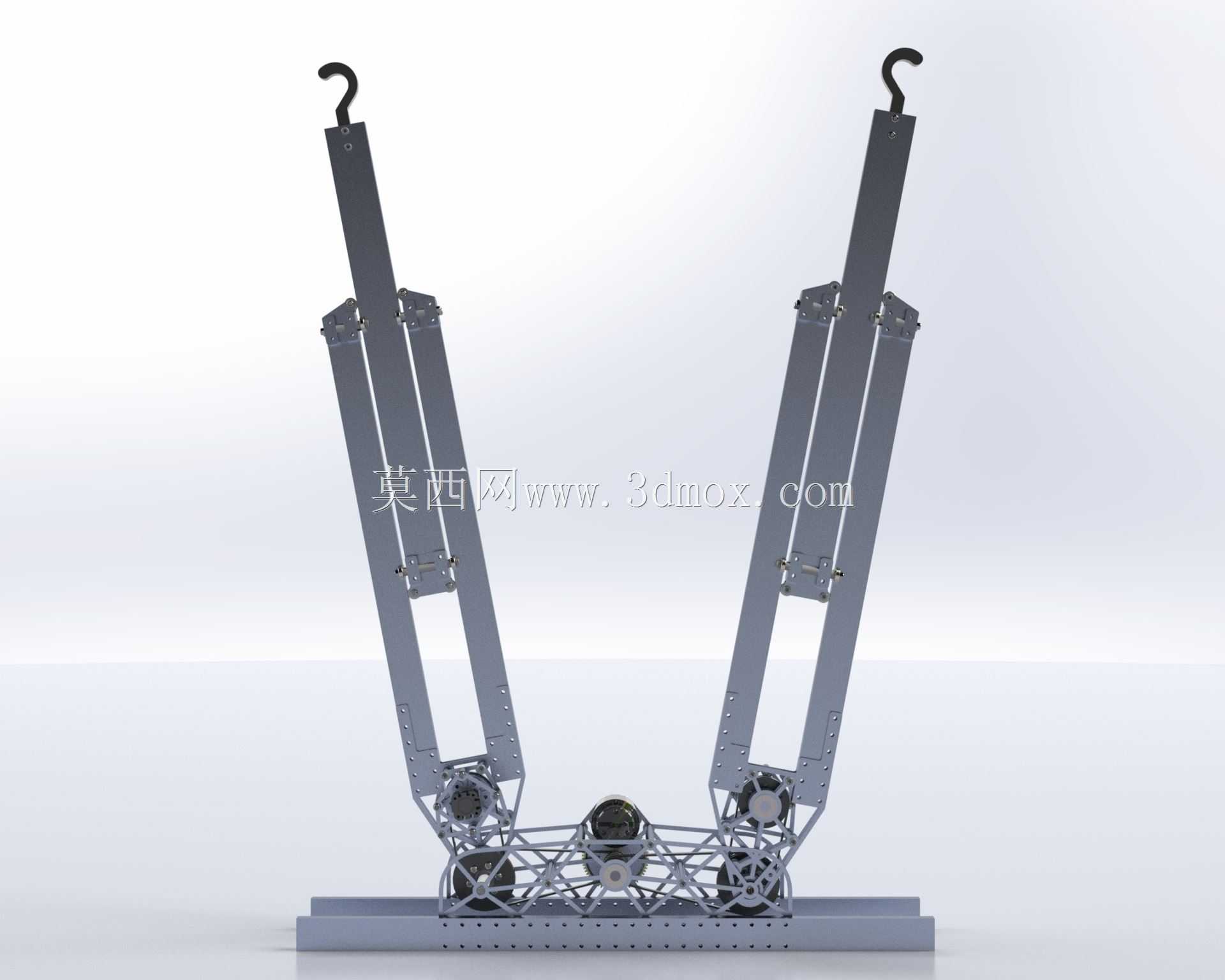

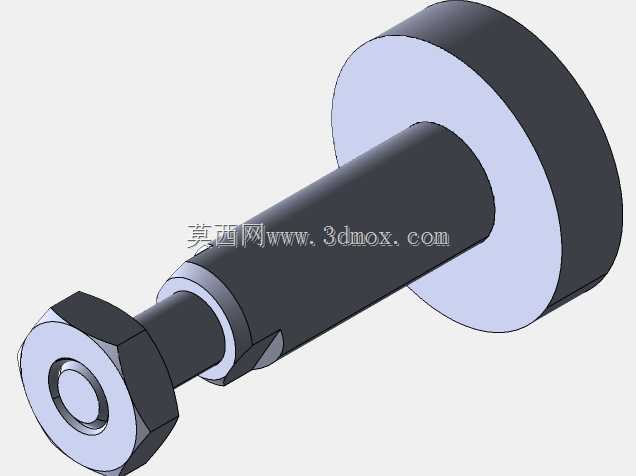

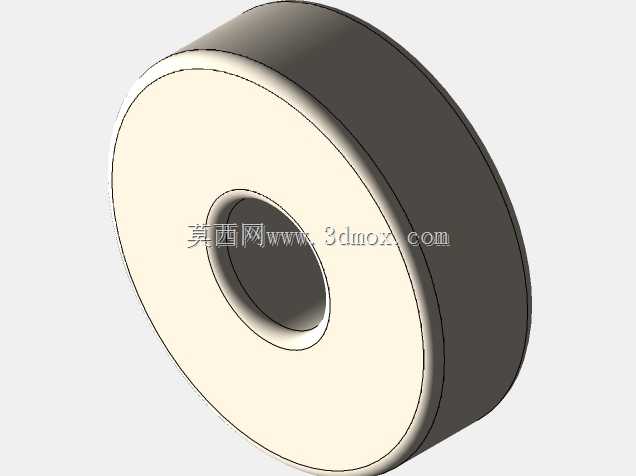

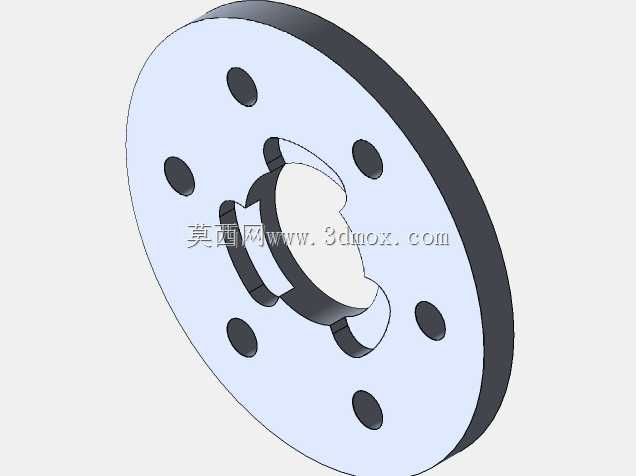

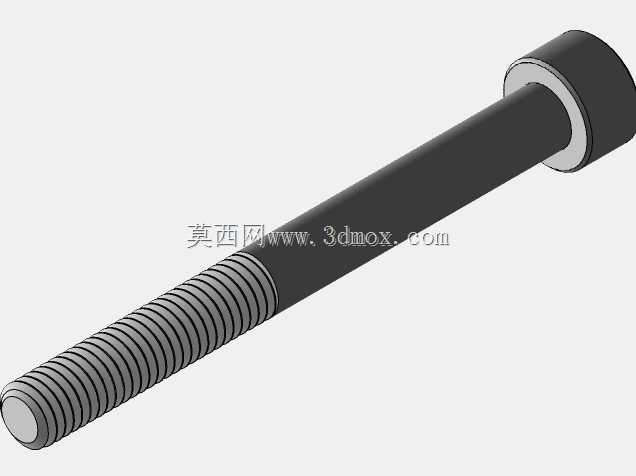

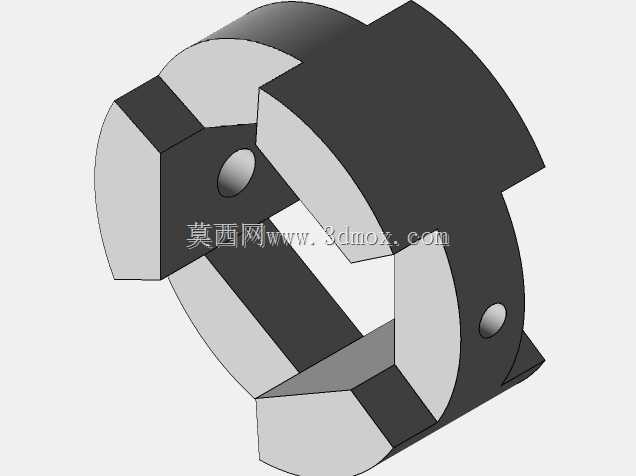

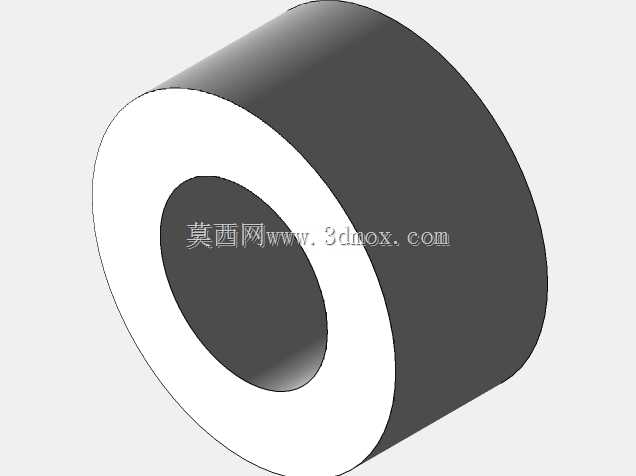

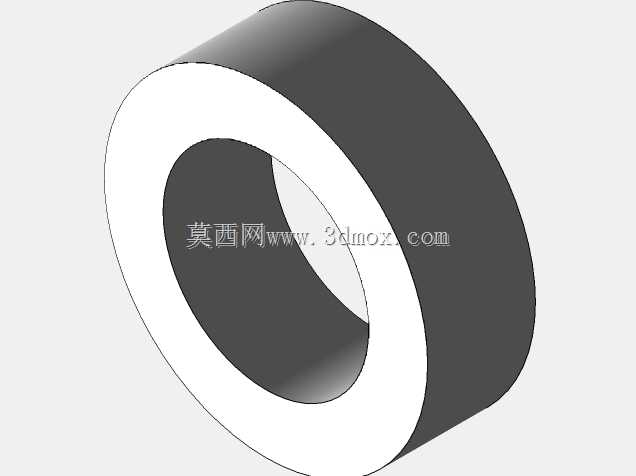

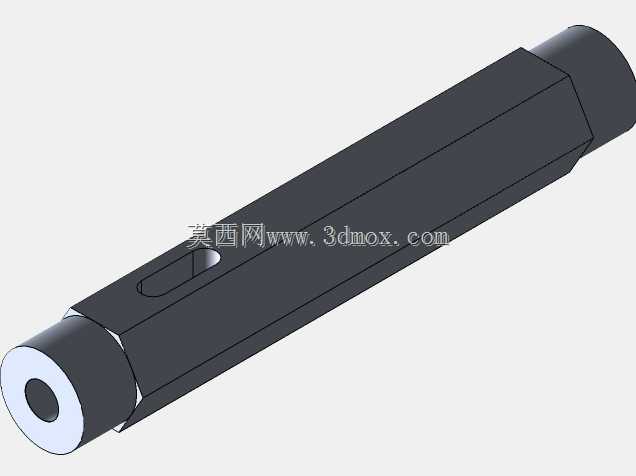

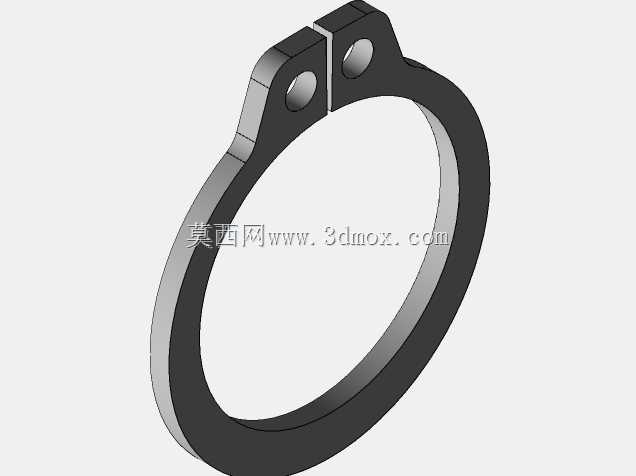

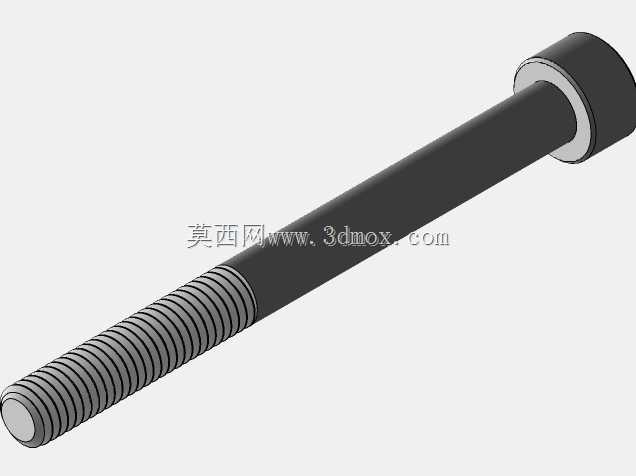

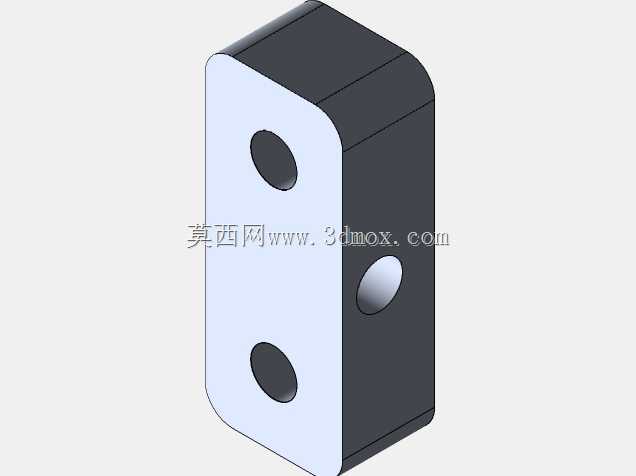

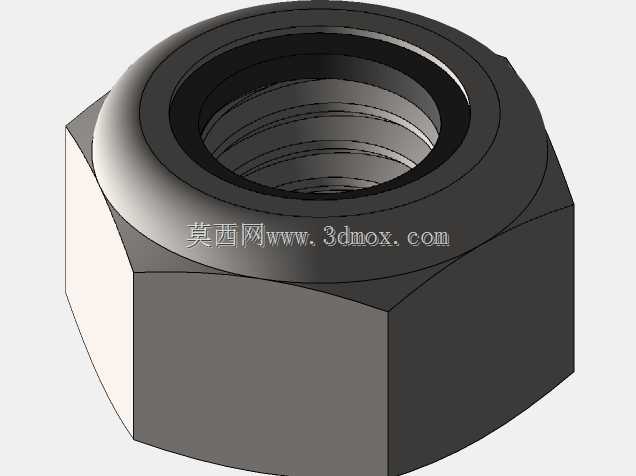

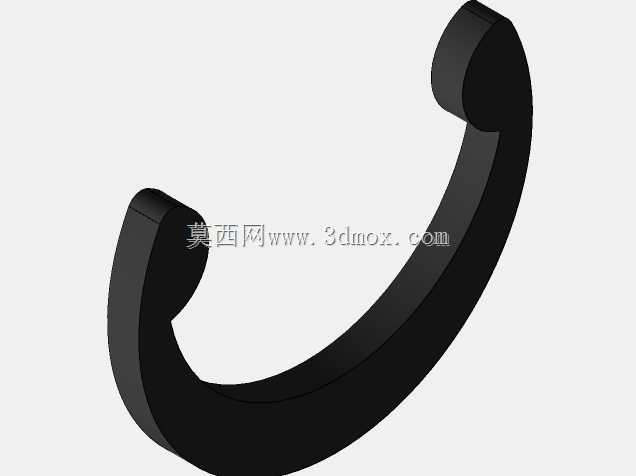

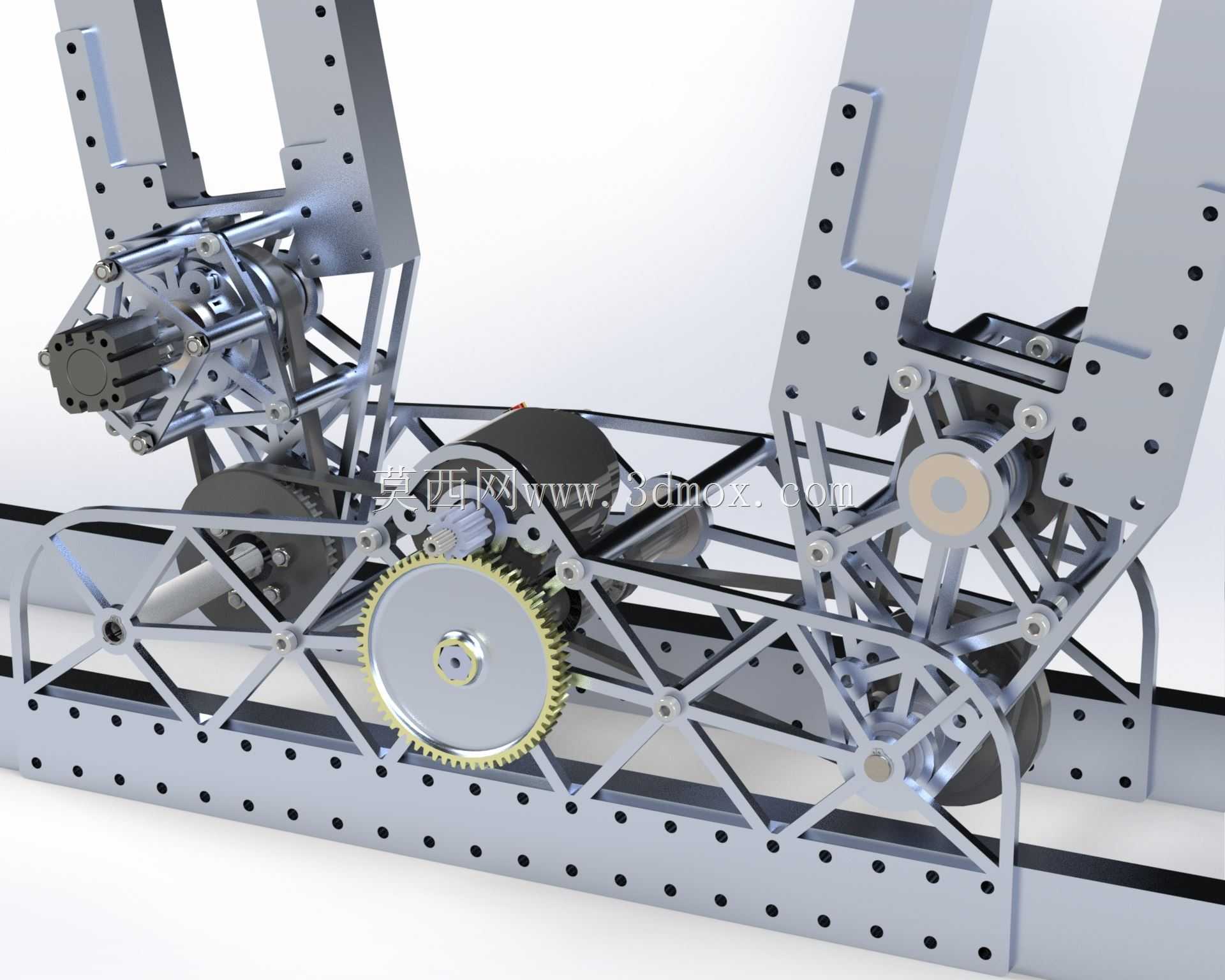

　　该爬升装置针对悬挂杆间的跨杆移动、攀爬作业场景设计，核心执行单元为两组对称布置的驱动线性臂，臂体顶端配置挂钩结构，作业时挂钩可卡挂在不同高度、不同间距的悬挂杆件上，为整机提供稳定的悬挂支撑点。两组线性臂分别采用独立的驱动单元，可实现不同步的伸缩动作，配合臂根位置的旋转驱动结构，能够完成单臂挂持、另一臂旋转换位的交替攀爬动作，适配水平排布、存在高度差的多杆悬挂作业环境。

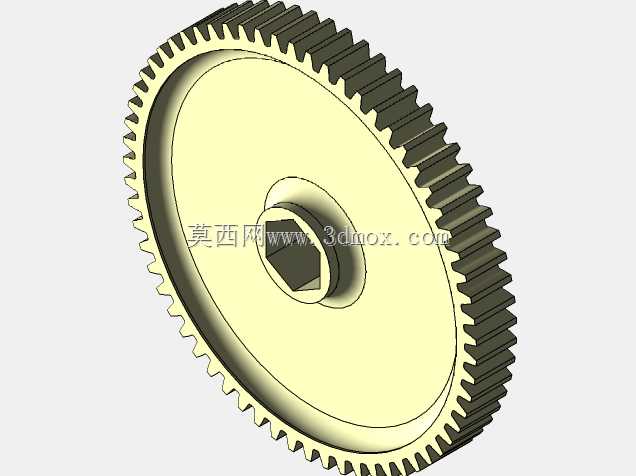

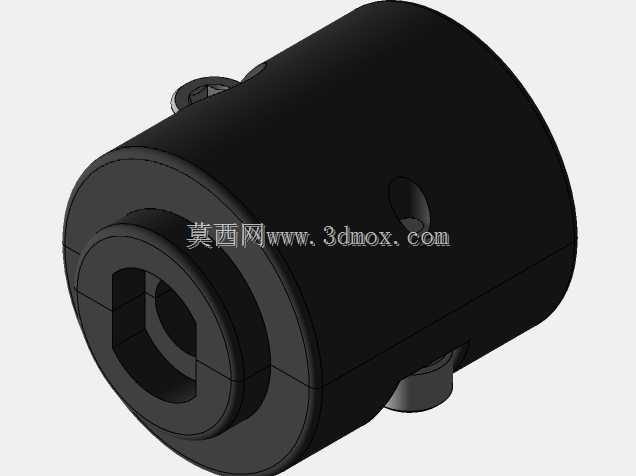

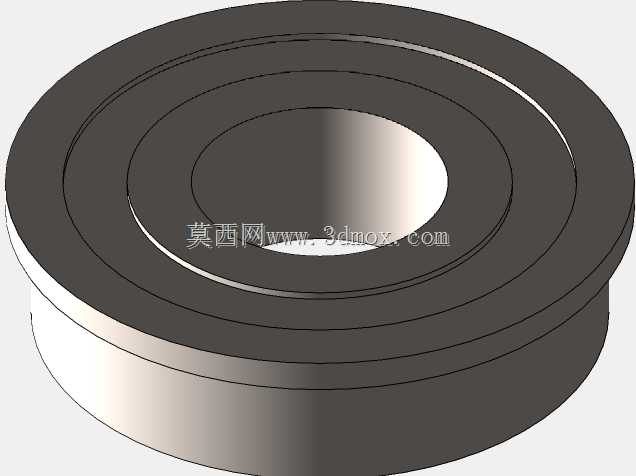

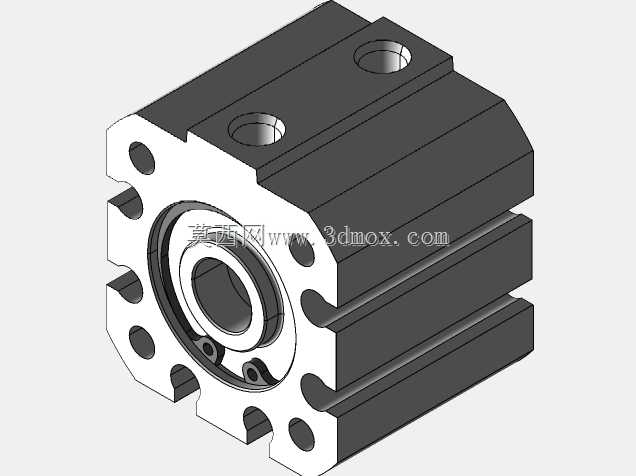

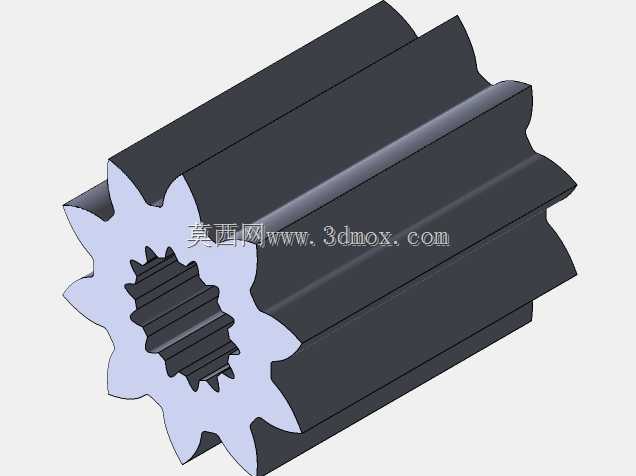

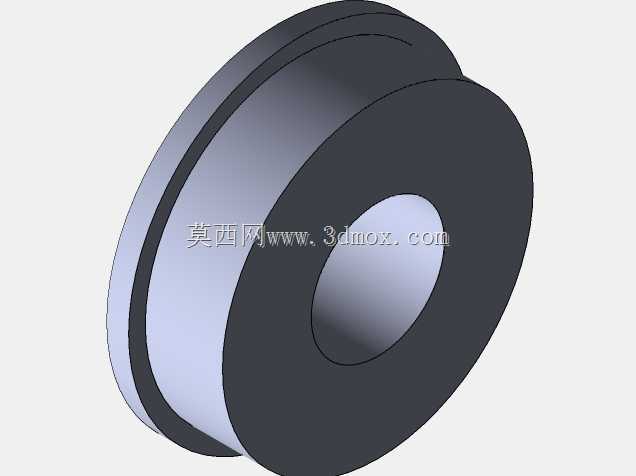

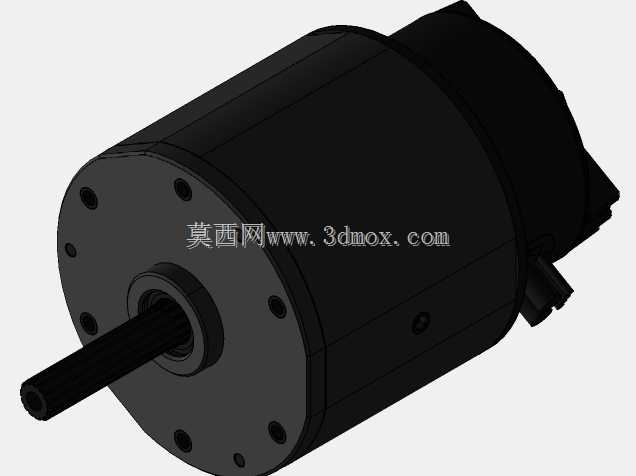

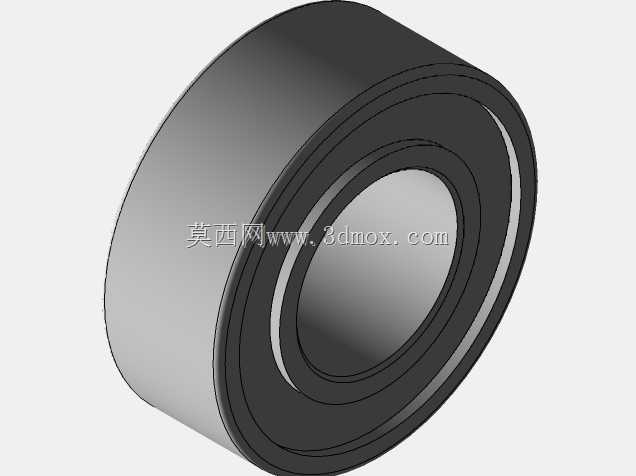

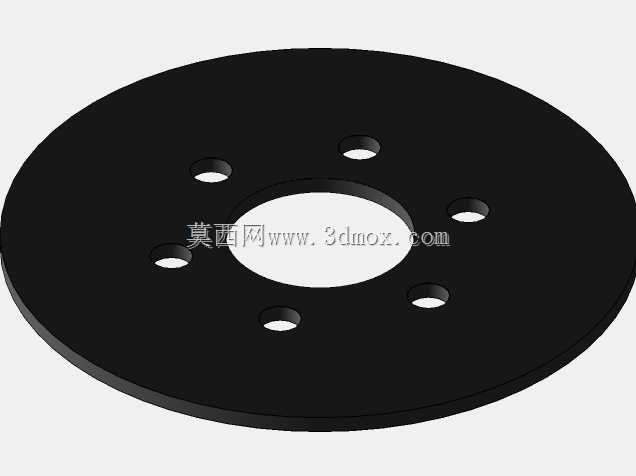

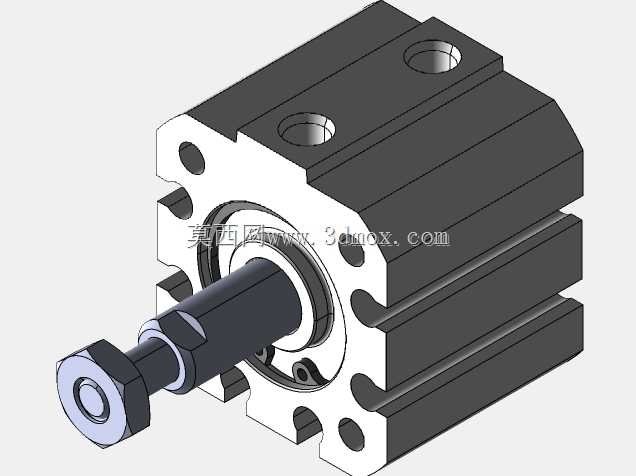

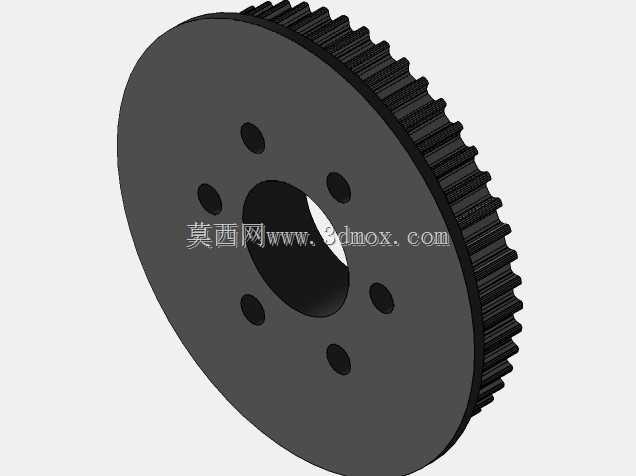

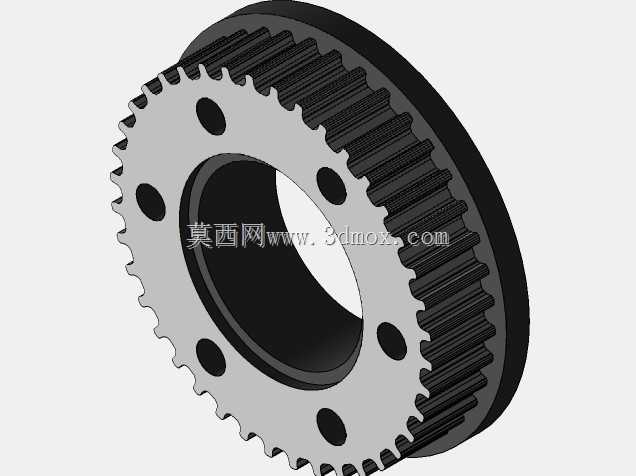

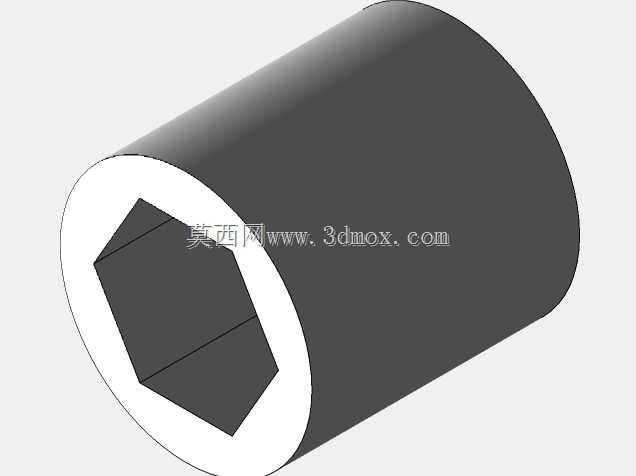

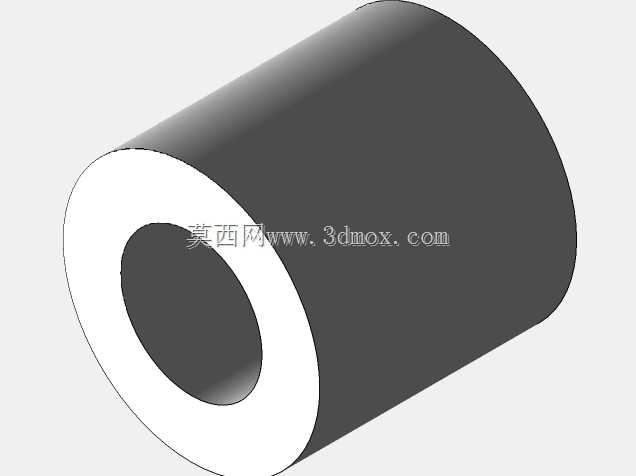

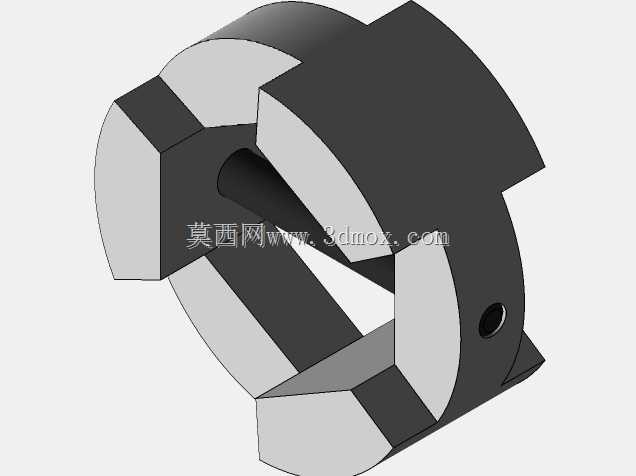

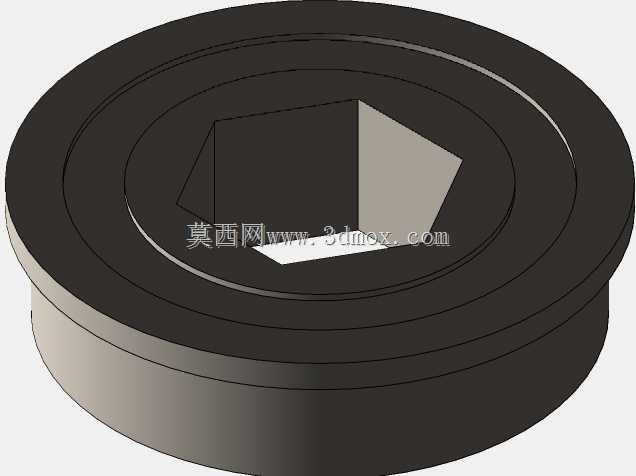

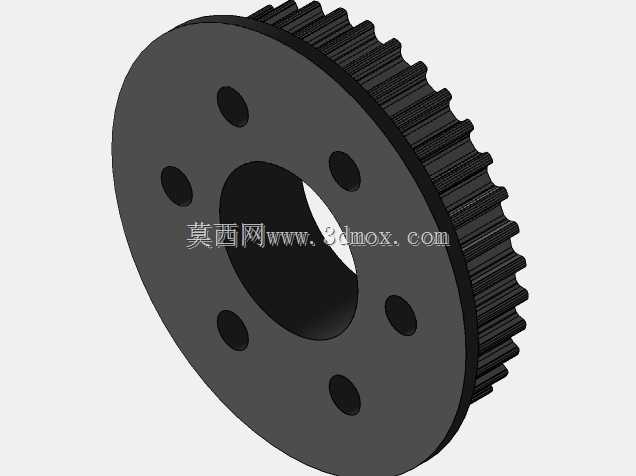

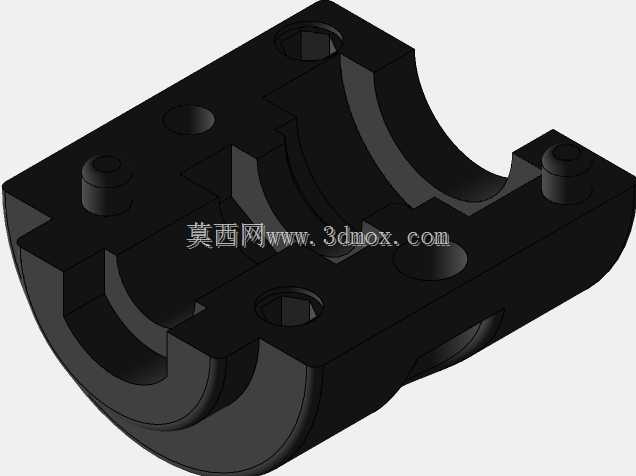

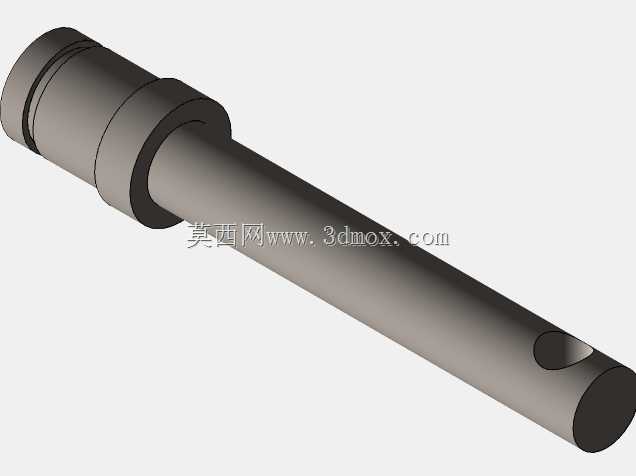

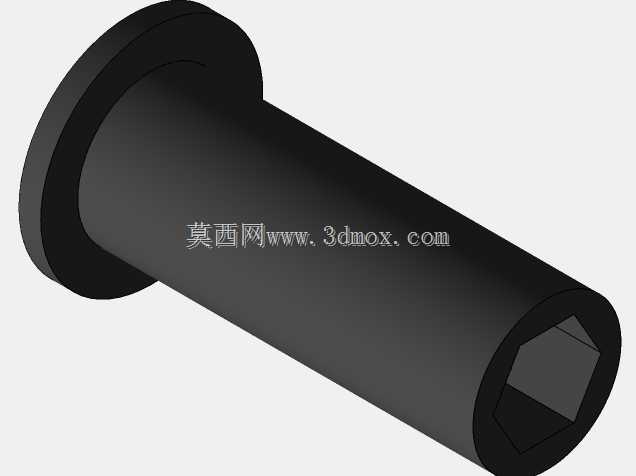

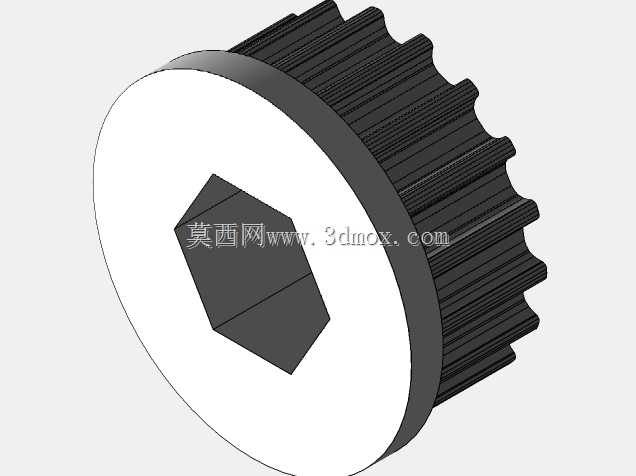

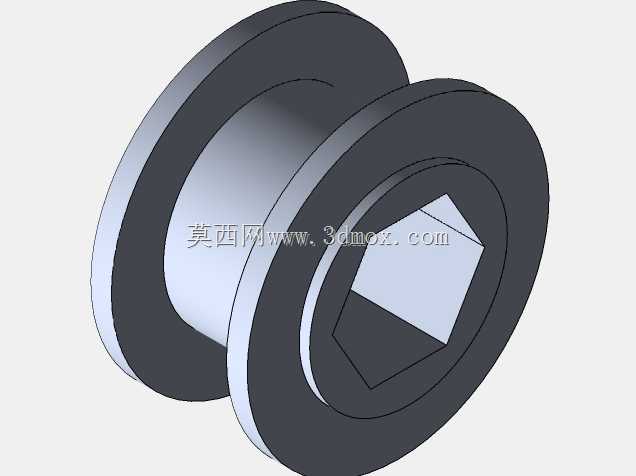

　　驱动层面，线性臂的伸缩动作由大扭矩无刷电机提供动力，传动路径采用同步带加线性导轨的组合结构，既保证伸缩过程的传动效率，也能控制臂体伸出后的径向晃动量，避免挂钩对位时出现偏差。臂体与底座连接的旋转关节采用气动活塞作为旋转执行元件，气动驱动的响应速度快，输出扭矩足够支撑臂体带载旋转，同时气动元件的自重较轻，不会给底座增加过多的负载负担。两组臂的旋转轴相互独立，可根据悬挂杆的排布位置调整旋转角度，无需整机移动即可完成相邻杆件的挂接换位。

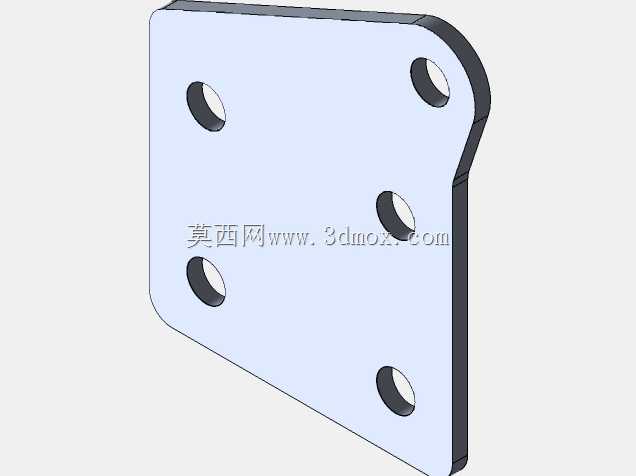

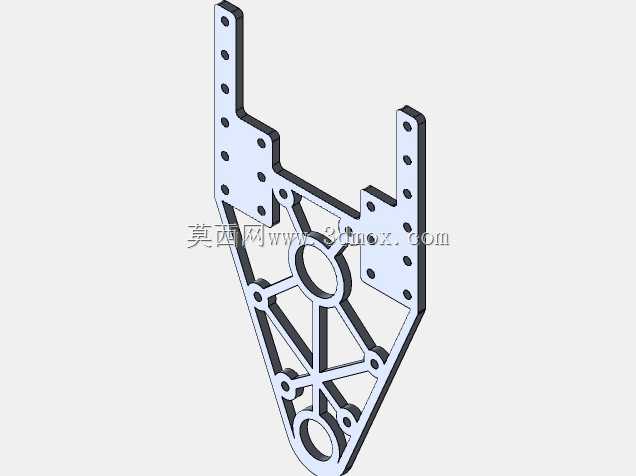

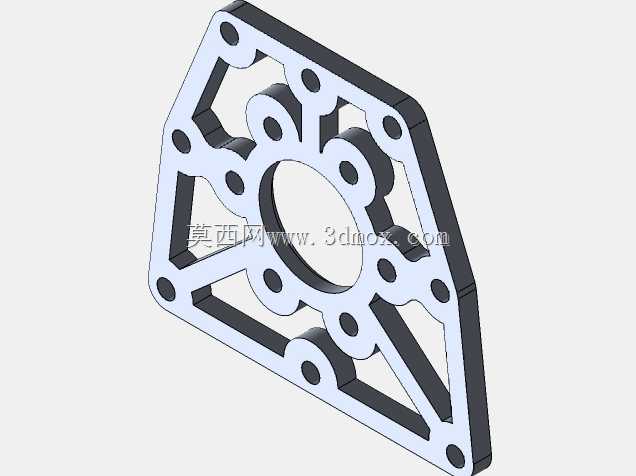

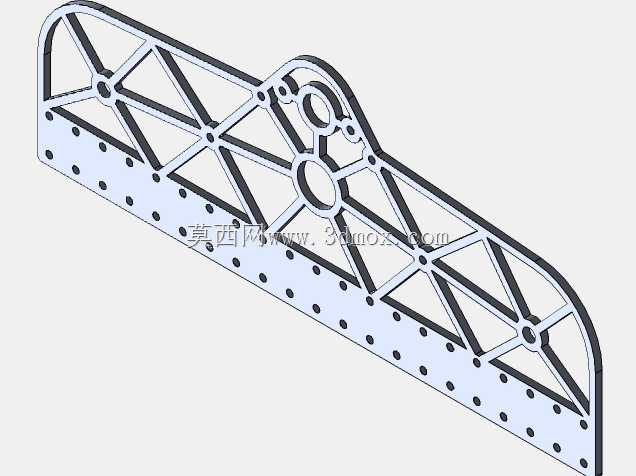

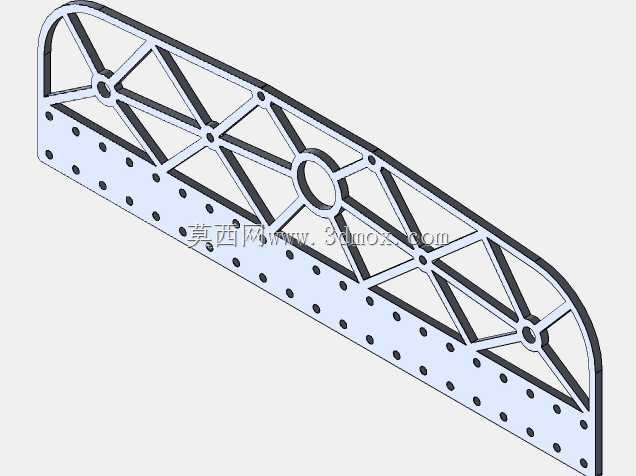

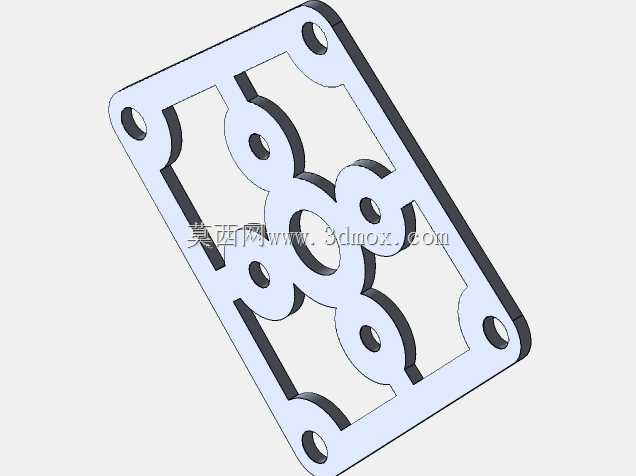

　　结构材质选择上，整机承载框架采用6061-t6铝合金加工而成，该材质的比强度高，切削加工性能好，可通过铣削加工出轻量化的镂空桁架结构，在保证底座整体刚性的前提下，尽可能降低整机自重，满足便携转运、快速部署的使用需求。臂体主体采用铝合金型材拼接，导轨安装面做铣平处理，保证线性伸缩的同轴度，挂钩部位采用高强度钢材加工，避免反复挂接、承重过程中出现磨损变形。

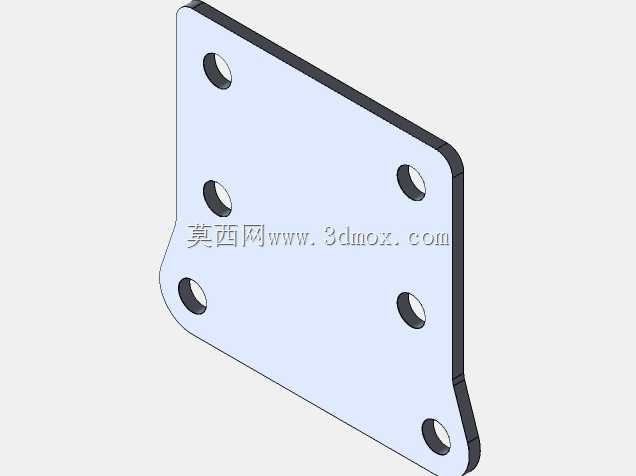

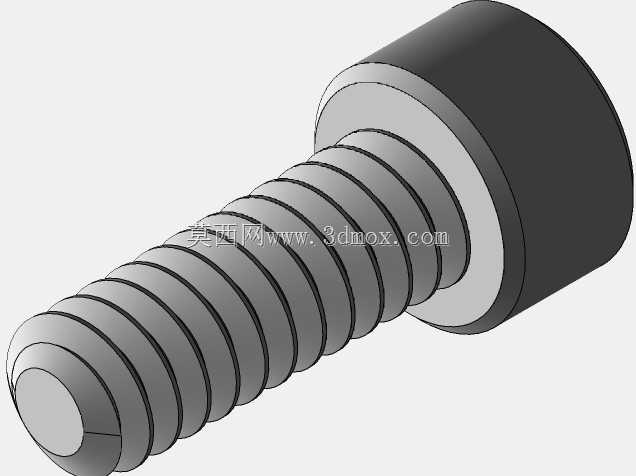

　　安装边界方面，底座底部设置有通用安装接口，可适配不同规格的机器人底盘安装孔位，安装时需保证两组臂的旋转中心与底盘中心对称，避免单侧臂伸出过长时整机出现重心偏移。线性臂完全收缩状态下，整机竖向高度较低，可通过常规尺寸的通道入口，完全伸出后可覆盖大高度差的悬挂杆间距，旋转关节的转动角度范围经过限位设计，避免臂体旋转过程中与底座上的其他部件发生干涉。

　　实际作业过程中，该装置可先通过单臂挂钩挂持在起始悬挂杆上，随后另一臂伸出并旋转至目标悬挂杆位置，挂钩卡紧后，起始侧臂解锁收缩，完成一次跨杆移动，重复该动作即可实现沿悬挂杆路径的连续攀爬移动。气动旋转关节的锁紧力足够保证臂体挂持后的稳定性，即使在快速移动过程中也不会出现臂体松脱的情况，线性臂的伸缩速度可通过驱动参数调整，匹配不同作业场景下的移动节奏。

　　设计过程中重点优化了臂体的受力路径，将线性导轨的受力点与挂钩的承重线做同轴设计，避免臂体伸出后承受额外的弯矩，降低导轨和传动部件的负载。底座的桁架结构经过拓扑优化，去除非承载区域的多余材料，同时在驱动元件、气动元件的安装位置做加厚处理，保证安装精度的长期稳定性。所有传动部件均设置有防护结构，避免作业过程中杂物卡入传动间隙影响动作可靠性，电气线路和气动管路沿臂体内部的走线槽布置，不会随臂体伸缩、旋转出现拉扯磨损。
