FRC竞赛用可调式型材安装链条张紧结构

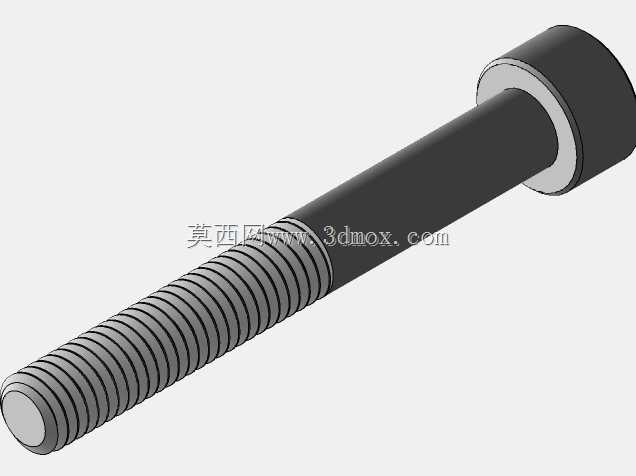

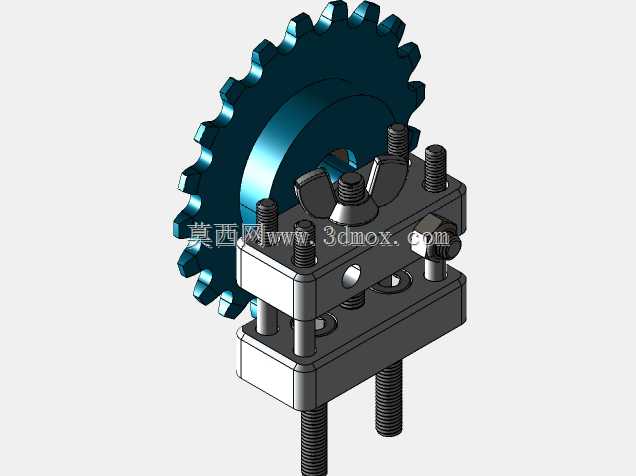

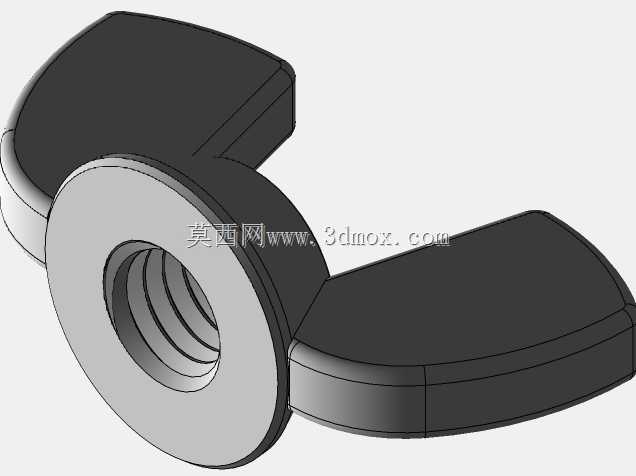

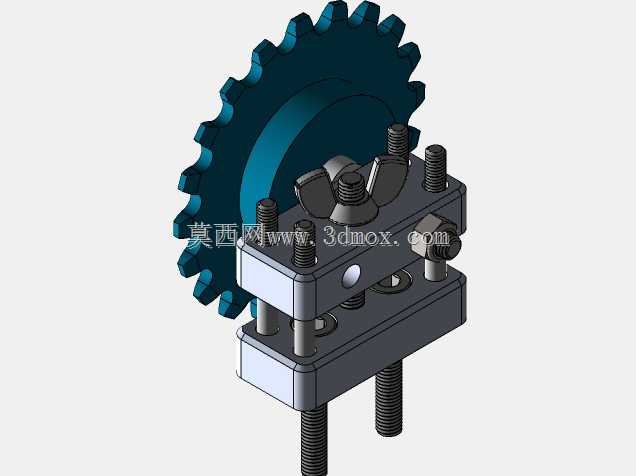

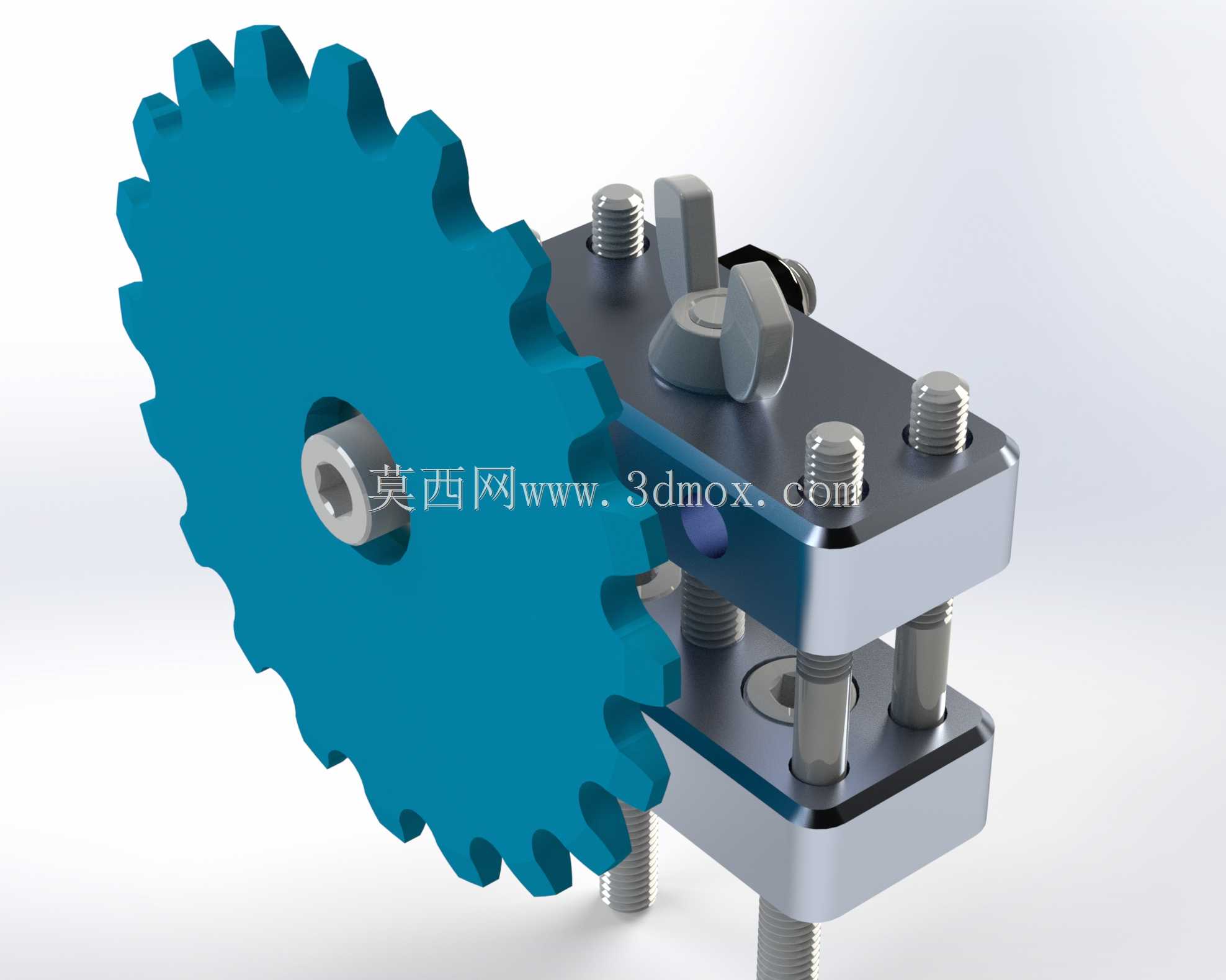

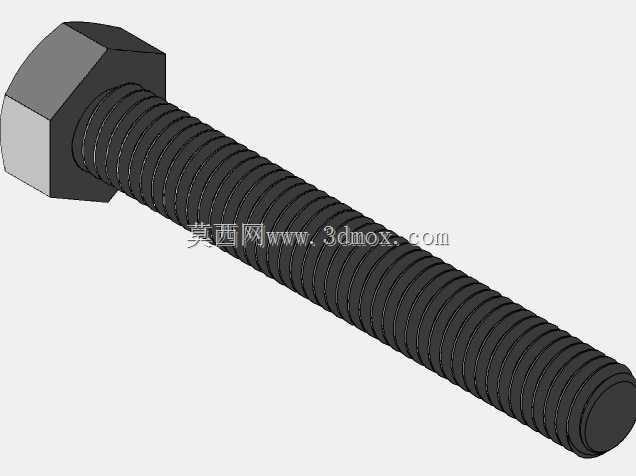

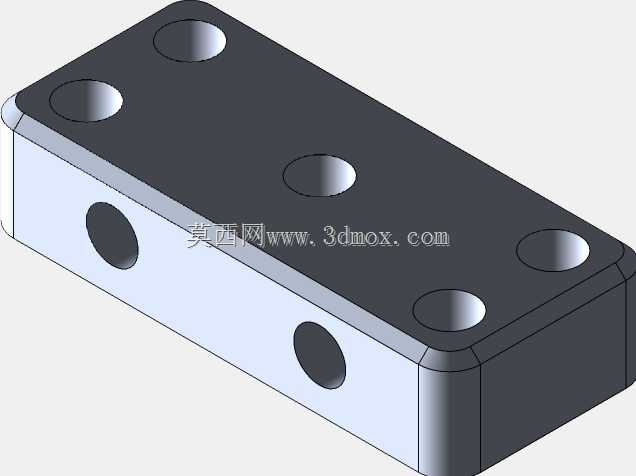

　　在FRC机器人竞赛的传动系统搭建场景里，链条传动的松弛问题一直是影响传动效率、甚至导致传动脱链失效的核心痛点，这款张紧结构正是针对这类快速搭建、需要频繁调整张紧度的竞赛场景开发，同时也可适配各类采用20mm孔距铝型材搭建的小型自动化输送、非标传动工位的链条张紧需求。不同于常规固定式张紧轮结构，这款张紧装置采用上下分体式夹块设计，上部夹块直接承载链轮轴，通过四根贯穿的M5调节螺柱实现上下位置的连续可调，调整到位后通过夹块侧面的锁紧旋钮完成位置固定，无需额外拆装螺母即可完成张紧度的快速调节，非常适合竞赛现场需要反复调试、或者设备运维中需要快速张紧链条的使用场景。从安装边界来看，这款张紧结构的安装基准完全适配工业铝型材的安装标准，

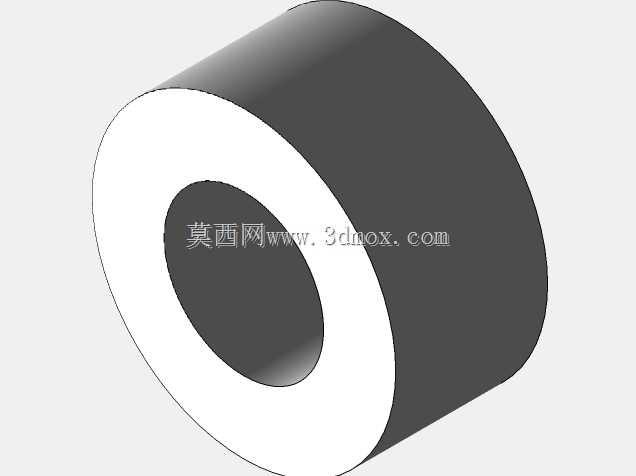

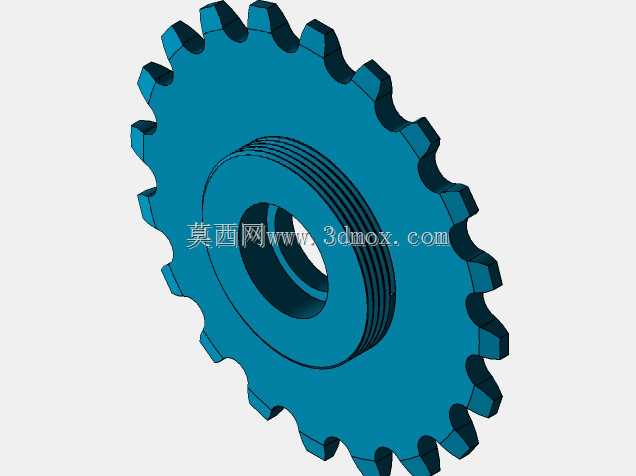

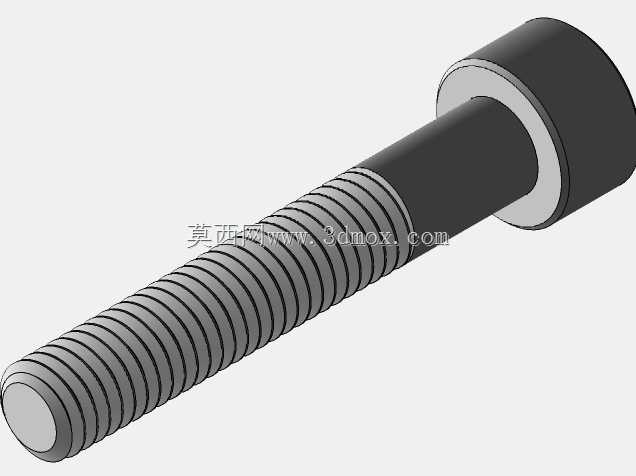

　　两个安装孔中心距严格控制为20mm，采用M5规格螺钉完成与型材槽的固定，安装时不需要对铝型材做额外的打孔、攻丝加工，直接利用型材自带的T型槽螺母即可完成固定，安装位的厚度方向预留了足够的旋钮操作空间，即使在型材框架内部的狭窄安装位，也可以徒手完成锁紧操作，不需要借助额外的长柄工具。链轮部分采用标准节距的适配齿形，可直接匹配FRC竞赛常用的25号、35号链条，齿面的啮合间隙经过优化，既不会因为间隙过大导致传动跳齿，也不会因为间隙过小出现卡链、磨损加剧的问题，链轮中心的轴孔采用台阶式设计，可直接压入标准法兰轴承，转动阻力小，长时间高负载运转下也不会出现轴孔偏磨的问题。从设计思路上看，这款结构完全摒弃了传统张紧器需要额外焊接支架、

　　配打安装孔的复杂流程，所有零件都采用可快速加工的板件、标准紧固件组合，上部夹块的调节行程预留了15mm的可调范围，足以覆盖链条使用过程中因为磨损产生的伸长量，不需要频繁截断链条调整长度。夹块的接触面做了防滑纹处理，当锁紧旋钮拧紧后，上下夹块会牢牢夹紧调节螺柱，即使在机器人高速移动、产生剧烈振动的工况下，也不会出现张紧位置滑移、链条松弛的问题。实际使用中，这款张紧结构可以安装在链条传动的松边任意位置，既可以布置在链条的外侧向内张紧，也可以布置在链条的内侧向外顶紧，安装方向不受结构限制，能够适配不同框架布局下的张紧需求，相比传统的偏心轮张紧结构，它的调节精度更高，张紧力的控制更线性，不会出现偏心轮调节过紧导致的链条负载骤增、

　　传动效率下降的问题。在小型输送线的应用场景中，这类张紧结构也可以直接替换原有的固定式张紧座，当输送链条长期运行出现磨损伸长时，运维人员只需要松开侧面的锁紧旋钮，调整上部夹块的位置到合适的张紧度，再重新锁紧即可完成维护，整个过程不需要拆卸链条、不需要拆解输送线的护板，大幅降低了运维的时间成本。结构的所有受力部件都采用了等强度设计，夹块的壁厚在安装孔、螺柱孔这些应力集中的位置做了局部加厚处理，承受张紧反力的调节螺柱采用标准不锈钢螺柱，抗拉伸强度足够应对FRC竞赛中高加速、急停工况下的冲击载荷，不会出现螺柱变形、张紧失效的问题。链轮的齿部做了倒角导向，安装链条时不需要刻意撬动链条，直接将链条卡入齿槽即可完成啮合，现场装配的效率很高。
