摩托车储物箱金属框架结构设计

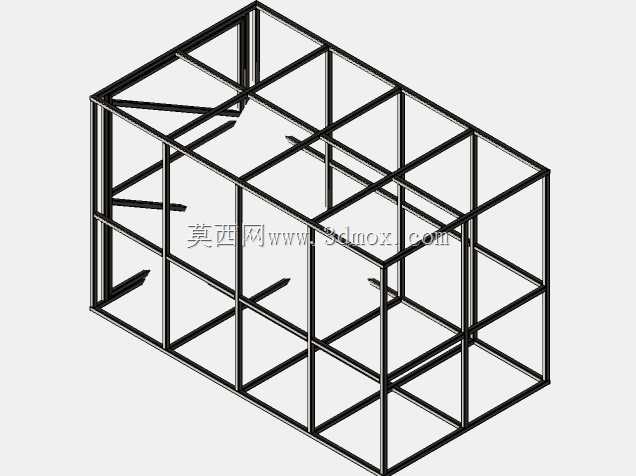

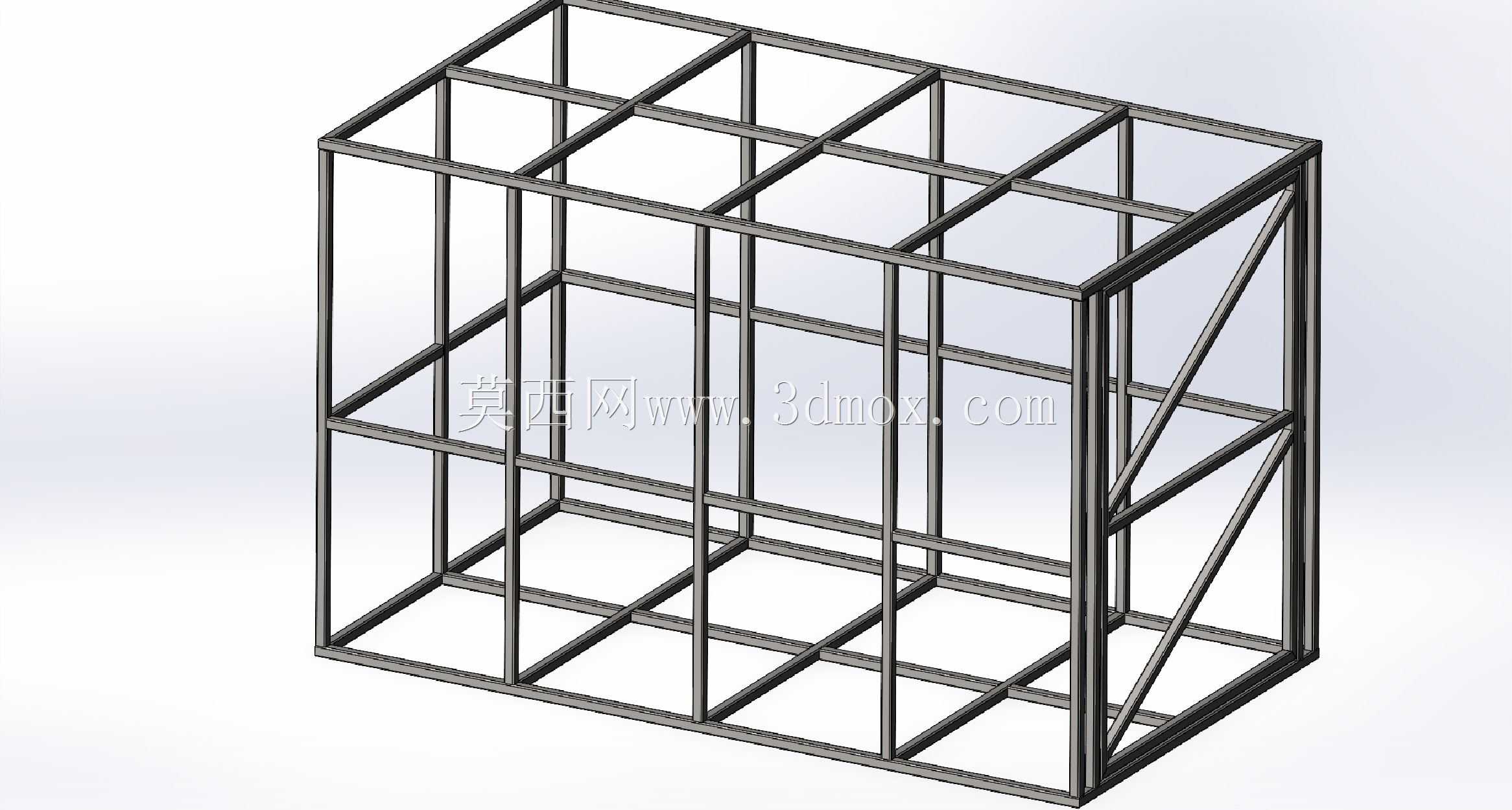

　　在两轮交通工具的后装改装与原厂储物配套场景中，这类金属框架式储物箱承托结构是非常常见的承载构件，主要承担储物箱体的定位、载荷传递与安装固定作用，区别于一体冲压的储物箱外壳，框架结构的核心优势在于自重控制与抗形变能力的平衡，尤其适配摩托车行驶过程中持续的振动、颠簸工况，不会因为长期交变载荷出现壳体开裂的问题。从结构设计逻辑来看，整个框架采用等截面矩形方管作为基础型材，通过正交排布的纵横梁形成3行4列的网格状承托面，竖向设置三排等高的支撑立柱，将平面网格的受力点均匀传递到下部的安装基座上，所有型材的连接节点均采用满焊工艺处理，避免虚焊导致的节点松动，每个网格单元的尺寸经过匹配计算，刚好对应常规硬质储物箱的内部加强筋位置，

　　放置箱体后不会出现局部悬空的情况，载荷可以直接通过网格梁传递到竖向立柱，不会让储物箱底板长期受弯出现凹陷。实际使用场景中，这类框架既可以直接作为开放式储物格的分隔骨架，搭配帆布罩或者金属网板形成分层储物空间，用来放置维修工具、骑行装备、随身行李等物品，也可以作为成品塑料储物箱的外部加强框架，套在储物箱外部提升整体抗冲击能力，即使车辆发生侧翻，外部的金属框架也能先吸收碰撞能量，避免内部储物箱直接碎裂导致物品掉落。设计过程中需要重点考虑安装边界的适配性，框架底部的纵梁预留了通用的安装孔位，孔距匹配市面上绝大多数跨骑、踏板摩托车的后货架安装点位，不需要额外打孔改装就可以直接固定，框架的整体外廓尺寸控制在常规摩托车尾部的宽度范围内，

　　不会超出车把的整体宽度，避免骑行过程中剐蹭到周边障碍物，竖向高度也经过优化，不会遮挡车辆尾部的转向灯与号牌，符合道路行驶的安全要求。从受力特性来看，纵横梁的排布特意避开了储物箱的锁具、铰链安装位置，不会和箱体的活动部件产生运动干涉，每个竖向立柱的底部都设置了加宽的焊接垫片，增大和后货架安装面的接触面积，降低螺栓连接位置的压强，避免长期振动导致安装孔被拉长、框架出现移位。型材的壁厚选择也经过实际工况验证，既不会因为壁厚过薄导致满载后框架出现下挠变形，也不会因为壁厚过大增加不必要的簧下质量，影响摩托车的操控灵活性，框架的所有外露棱边都做了倒角打磨处理，没有尖锐的焊渣与毛刺，安装和使用过程中不会划伤骑行人员或者储物箱表面。在工厂生产环节，

　　这类框架的加工流程相对成熟，型材通过定尺切割后用工装夹具定位夹紧，保证所有梁的垂直度与平行度公差控制在合理范围内，焊接完成后做整体抛丸处理再进行喷塑防锈，适配户外骑行的风吹雨淋工况，不会轻易出现锈蚀问题，车库长期存放也不会因为潮湿环境影响结构强度。很多改装场景中，用户还可以根据自身需求在网格横梁上加装捆绑挂钩、弹力绳固定点，用来固定不规则形状的行李，框架的网格结构本身也提供了非常多的捆绑点位，不需要额外焊接附件就能满足不同的储物固定需求，相比整块钢板焊接的承托板，网格结构的风阻更小，高速骑行时不会因为大面积挡风增加不必要的行驶阻力，也不容易积存雨水与泥沙，日常清理维护更加方便。
