30.2T规格4mm外径索环密封结构

在液压管路排布、气动系统走线以及低压流体输送的场景里，这类环形索环是很容易被忽略但直接影响整套系统运行稳定性的小零件，很多现场出现的渗漏、线缆磨损、管路窜动问题，追根溯源都是索环选型或者安装匹配度不到位导致的。从实际使用的角度看，这款索环的核心作用是在穿板、过孔的位置实现两个核心功能：一是填充孔位与穿入件之间的间隙，阻断流体、粉尘从间隙处渗漏或者侵入设备腔体，二是对穿过孔位的管路、线缆形成柔性支撑，避免设备运行过程中产生的振动让硬边孔口反复磨损管路外壁或者线缆护套，长期使用下来能大幅降低管路破损、线缆露芯的故障概率。

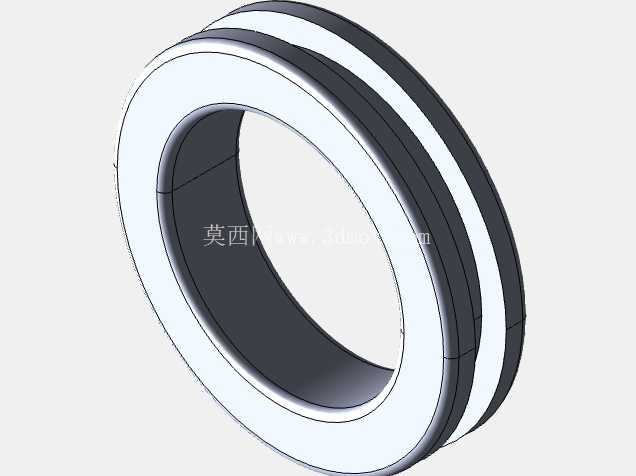

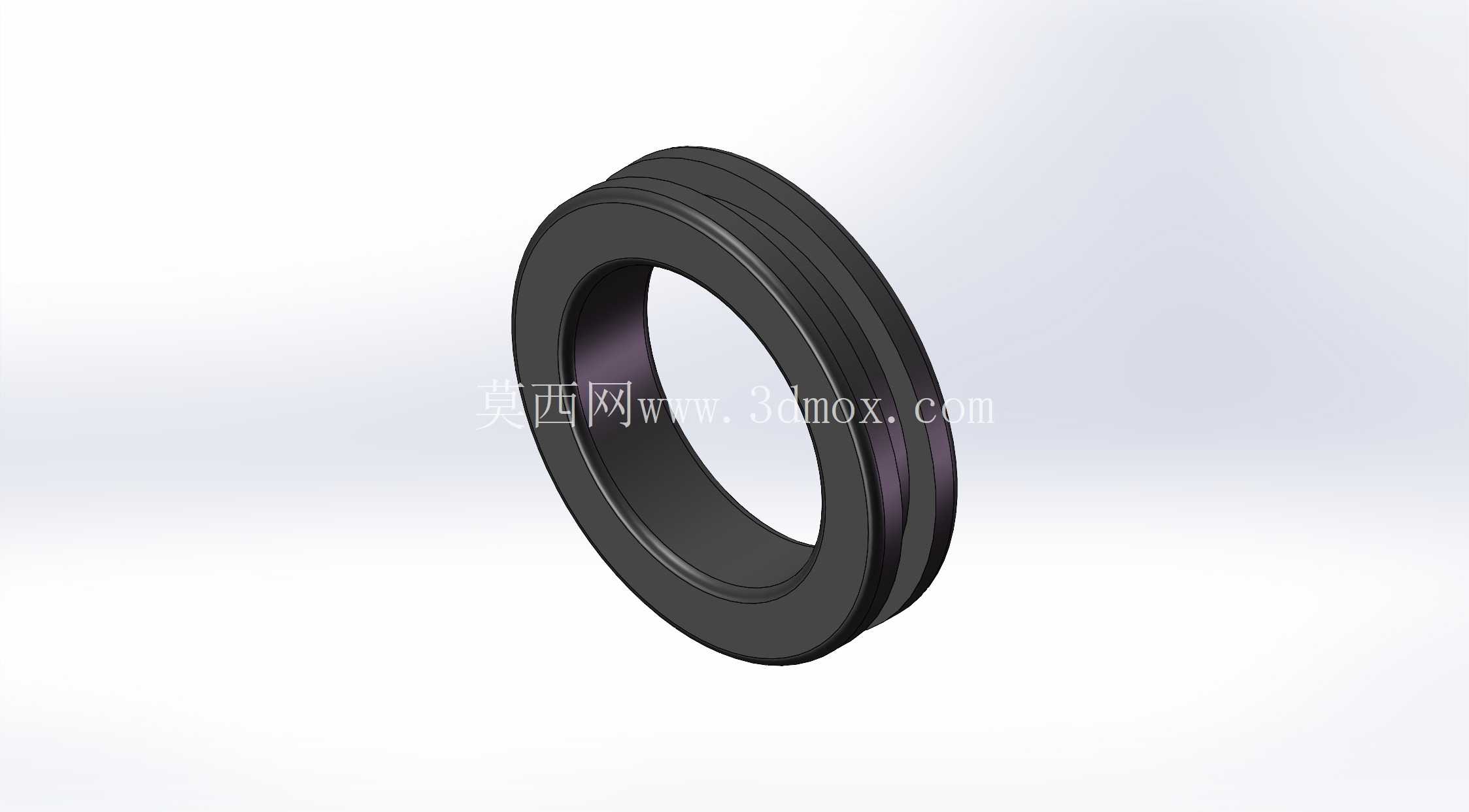

设计这类索环的时候，首先要卡准的就是安装边界的尺寸匹配，这款索环适配的穿入件外径为38.1mm，自身环体的有效密封厚度为4mm，对应的安装板开孔尺寸需要和索环的外环过盈量控制在0.2-0.35mm之间，过盈量太小的话装配后容易在压力波动或者振动工况下出现松脱移位，过盈量太大又会导致装配难度陡增，甚至压装过程中出现环体被剪切破损的问题。环体上的多道环形凹槽结构不是随意设计的，每一道凹槽都对应着不同的功能：靠近外侧的两道凹槽是用来卡入安装板的孔壁，装配到位后凹槽刚好卡在板材两侧，形成轴向的定位，不需要额外涂胶或者加装紧固件就能实现轴向固定，避免索环在穿线或者穿管的时候被推力带入腔体内部；中间的环形凸起是主密封唇，当穿入件从索环内孔穿过的时候，密封唇会在径向抱紧穿入件的外壁，即使穿入件存在一定的尺寸公差，也能通过唇口的弹性变形填补间隙，保证密封效果。

从结构选型的适配场景来看，这款索环适合用在中等压力的静密封场景，比如设备箱体的线缆穿出处、气动管路的过板位置、低压油路的通孔密封，不适合用在有往复运动的动密封位置，因为环体的抱紧力设计是针对静密封优化的，往复摩擦会快速磨损唇口导致密封失效。实际装配的时候要注意几个细节：首先安装板的孔口必须做去毛刺处理，尤其是冲孔加工的板材，孔壁边缘的冲裁毛刺很容易在压装索环的时候割伤环体外壁，形成隐性的破损点，后期在压力作用下破损会逐渐扩大最终出现渗漏；其次穿入件穿过索环内孔的时候，要保证穿入件的端部做导角处理，不要让尖锐的管端或者线缆接头直接硬顶密封唇，不然很容易把唇口顶翻甚至撕裂，正确的做法是在穿入件外壁涂抹少量的润滑脂，顺着轴线方向平稳推入，不要偏斜着硬撬；最后装配完成后要检查索环的凹槽是否完全卡入安装板，有没有局部翘起或者被压变形的情况，如果发现环体有剪切损伤要直接更换，不要抱有侥幸心理继续使用，不然设备运行后出现渗漏再返工，耗费的工时和成本远高于一个索环本身的价值。

很多结构设计人员在选型这类小零件的时候，往往只看内孔尺寸能不能穿过管路，忽略了环厚和安装板厚度的匹配，还有凹槽的位置是否适配板材厚度，比如这款索环的凹槽间距是对应常规1.5-2.5mm厚度的冷轧钢板设计的，如果用在5mm以上的厚板上，凹槽就无法完全卡入板材，轴向定位失效，索环很容易移位。另外环体的截面形状设计也经过了受力优化，不是简单的矩形截面，内孔的密封唇做了15度的倾角，既可以降低穿入件的装配阻力，又能在内部有压力的时候，让压力作用在唇口背面进一步提升抱紧力，实现压力自紧的效果，压力越高密封唇贴得越紧，这也是这类索环比平垫片密封效果更好的核心原因。在日常的设备维护中，这类索环属于易损件，每次拆解过板位置的时候都要检查环体有没有老化、开裂、变形的情况，尤其是在有油污、高温的工况下，橡胶材质的索环会随着使用时间增加出现硬化失去弹性，这时候即使外观没有明显破损，密封效果也会大幅下降，需要定期更换，避免出现渗漏导致设备故障。
