橄榄摇树器执行端机械结构设计

　　这套结构是林果采收作业里橄榄摇树设备的核心执行端，主要适配丘陵山地橄榄种植园的采收作业场景，区别于传统人工打果的低效模式，通过机械振动传递的方式让成熟橄榄果从果枝上脱落，大幅降低采收环节的人力投入。从实际作业逻辑来看，该执行端需要直接和橄榄树的结果主枝接触，既要保证振动能量能够有效传递到枝条各段，又要避免加持力过大损伤树体韧皮部，同时还要适配不同粗度、不同生长角度的结果枝，减少作业时的对位调整时间。

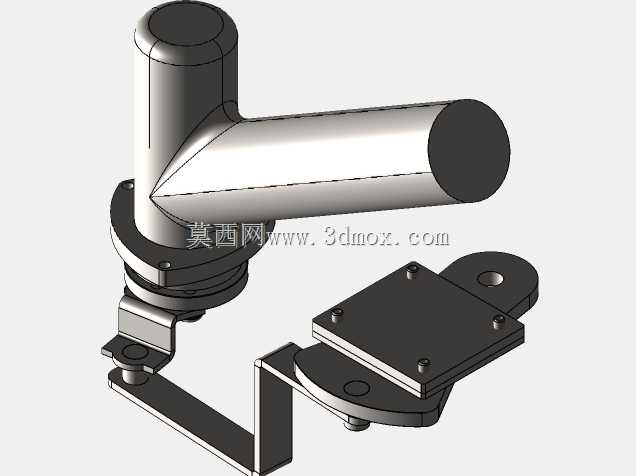

　　从功能特性上拆解，这套结构分为振动输出连接段、角度调整支架、枝条抱合固定座三个核心部分。上方的L型圆柱轴段是和振动动力输出端的连接位，采用圆柱面配合的方式能够快速和动力主机的输出轴对接，配合端面的法兰压盘实现周向和轴向的双重固定，作业时不会因为高频振动出现松脱。中间的铰接回转结构可以实现水平方向360度的角度调整，以及垂直方向近90度的俯仰调节，作业人员可以根据枝条的生长朝向快速调整抱合座的角度，不需要反复挪动主机的停放位置，在行距较窄、地面不平整的山地果园里适配性更强。下方的平板式安装座是抱合夹具的固定基面，四个角位预留了内螺纹安装孔，可以根据作业的橄榄品种、枝条粗度更换不同规格的抱合卡爪，卡爪内侧可以加装橡胶缓冲垫，既增大和枝条的摩擦力避免振动时打滑，又能缓冲刚性接触对枝条表皮的损伤。

　　设计思路上优先考虑了户外作业的可靠性和维护便捷性，所有回转铰接位置都采用了防尘密封结构，避免果园里的尘土、碎叶、树胶进入铰接缝隙造成卡滞，整体结构没有复杂的异形曲面，大部分零部件采用板材切割和圆钢机加工成型，小型农机维修点就可以完成易损件的更换，不需要返厂维修。结构的受力路径做了专门优化，振动输出的激振力直接通过主轴传递到抱合座，中间的调整支架只承受夹持反力，不传递高频振动载荷，避免支架焊缝长期受交变载荷出现疲劳开裂，实际作业时的连续工作寿命可以覆盖整个橄榄采收季。

　　从安装边界尺寸来看，振动连接段的主轴直径适配主流小型林果振动机的输出轴规格，整体安装后垂直方向的高度可以通过支架的伸缩段调整，最小作业高度可以适配距地面0.8米的低位结果枝，最大作业高度可以覆盖距地面3.2米的高位主枝，抱合座的平板安装面尺寸可以兼容宽度在120mm以内的各类快换卡爪，安装孔位采用通用的孔距设计，不需要额外加工转接板就可以和市面上多数采收夹具适配。整套结构的重心落在铰接回转中心的正下方，作业时不会因为重心偏置产生额外的力矩，操作人员手持操作时的持重负担更小，长时间作业的疲劳度更低。在实际果园作业验证中，这套结构对直径30mm到80mm的橄榄结果枝都有不错的适配性，振动传递效率比普通侧挂式摇枝结构高两成左右，成熟果的采净率可以达到九成以上，同时不会对结果母枝造成不可逆的损伤，不会影响次年的挂果量。
