多刃切削硬质合金钻头结构设计

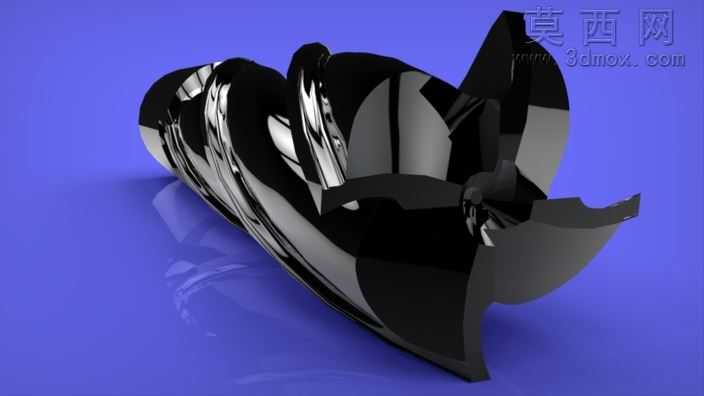

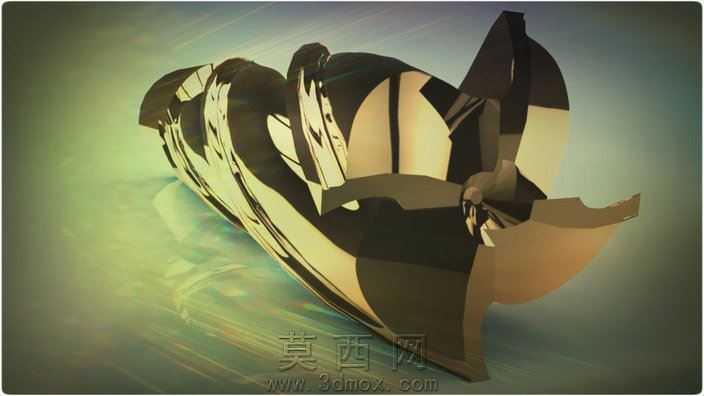

本作品为多刃结构硬质合金钻头的三维建模设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先以钻体中心轴线为基准建立主草图，通过旋转凸台命令生成钻头的圆柱基体，再依据钻削加工的切削角度参数，精准绘制螺旋槽的截面轮廓，采用扫描切除命令生成连续光滑的螺旋排屑槽结构，保证排屑路径的流畅性，避免钻削过程中出现切屑卡滞的问题。针对钻头的切削刃部分，通过多步拉伸切除与倒角命令，构建出主切削刃、横刃以及副切削刃的精准结构，严格控制刃带的宽度与后角角度，确保钻削作业时刃口具备足够的切削锋利度与结构强度，同时降低钻体与孔壁之间的摩擦阻力。材质与渲染阶段，为模型赋予硬质合金材质属性，调整材质的反射率、粗糙度参数，还原硬质合金材料高硬度、高光洁度的金属质感，渲染时采用蓝色纯色背景配合柔光打光方案，清晰呈现钻头螺旋槽的曲面过渡效果、刃口的锋利轮廓以及整体结构的细节特征，多角度展示钻体的结构比例与设计细节。设计过程中充分考量钻头的实际加工工况，对钻尖部分的顶角、后角参数进行优化，保证钻尖具备良好的定心性能，减少钻削初始阶段的滑移偏差；螺旋槽的螺旋角参数经过反复调整，兼顾排屑效率与钻体的结构刚性，避免高速钻削过程中钻体出现变形、崩刃的问题；刃带部分采用等宽设计，既可以为孔壁提供良好的导向支撑，保证钻孔的尺寸精度与圆柱度，又能减少不必要的摩擦损耗，延长刀具的使用寿命。整体模型的所有特征均保留完整参数，可根据不同的加工孔径、加工材质需求快速调整钻体直径、槽长、切削角度等参数，适配不同的钻削加工场景，为刀具的后续生产制造、切削仿真分析提供精准的三维模型基础。
