教学用卧式液压千斤顶三维结构设计

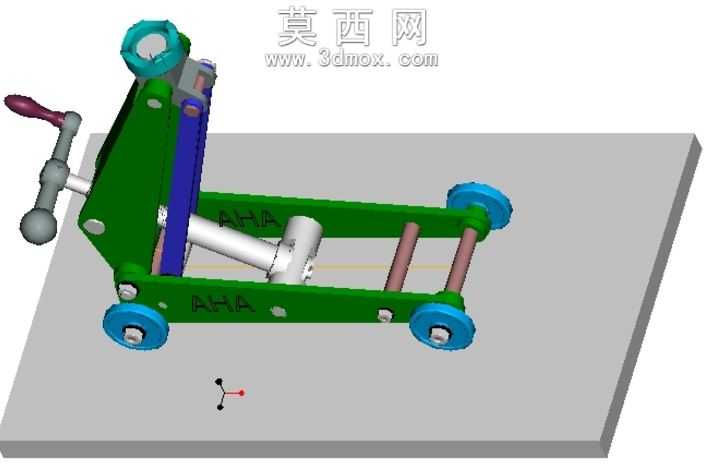

本作品为面向工程教学打造的卧式液压千斤顶三维模型，整体建模过程严格遵循卧式液压千斤顶的真实结构比例与运动逻辑，在三维建模环境中完成了全零件的参数化搭建，覆盖了手动摇臂、柱塞泵芯、主液压缸、承载托架、行走轮组、机架主体等全部核心构件。建模阶段对每一处配合结构都做了精准还原：摇臂与柱塞泵的铰接部位预留了合理的转动间隙，液压缸内壁与活塞的配合面做了公差适配的结构表达，机架上的加强筋、安装孔位都按照实物的冲压焊接结构做了细节刻画，四个行走脚轮分别还原了轮架、轮轴、橡胶轮体的分层结构，承载端的顶托也做了防滑纹理的细节处理。材质渲染环节针对不同部件做了区分设置：机架主体采用哑光绿色金属漆材质模拟实物的喷涂漆面，液压缸活塞杆采用抛光镀铬金属材质呈现光亮的金属质感，摇臂手柄采用深紫色哑光橡塑材质还原握持部分的触感，行走轮采用亮蓝色工程塑料材质，铰接销轴、紧固螺丝采用镀锌金属材质，整体渲染效果层次分明，能够清晰区分不同功能的构件。结构设计上完整复现了卧式千斤顶的液压传动逻辑：通过摇动手动摇臂带动柱塞泵往复运动，将液压油压入主缸推动活塞伸出，实现承载托架的抬升动作，模型可通过运动仿真完整演示从摇臂输入到顶升输出的全传动过程，同时还原了泄压阀的结构位置，可演示泄压回落的动作流程。作为教学用途的三维模型，其设计思路围绕结构认知展开，没有做多余的外观装饰，所有结构都做了可视化处理，部分结构采用半透明示意的方式展示内部液压油路的走向，方便学习者快速理解卧式液压千斤顶的工作原理、零件组成与装配关系，配套的说明内容可辅助学习者掌握手动液压起重设备的核心设计逻辑，适合用于机械基础课程的结构演示、装配实训教学场景。
