集成驱动的轮组转向传动机构设计

项目分类:通用机械零部件 发布时间:2022-04-11 ID:606745
  • 集成驱动的轮组转向传动机构设计
  • 集成驱动的轮组转向传动机构设计
  • 集成驱动的轮组转向传动机构设计

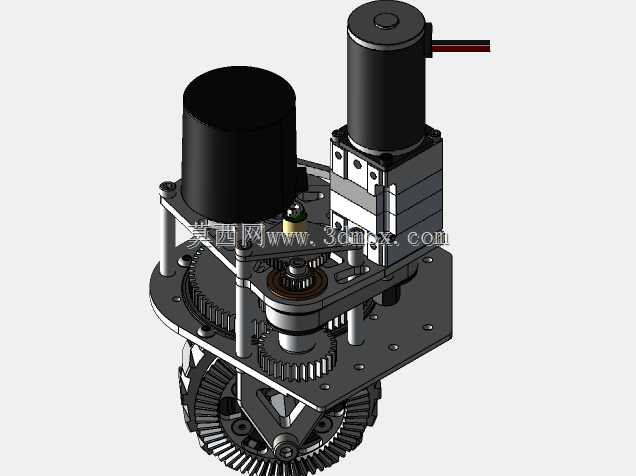

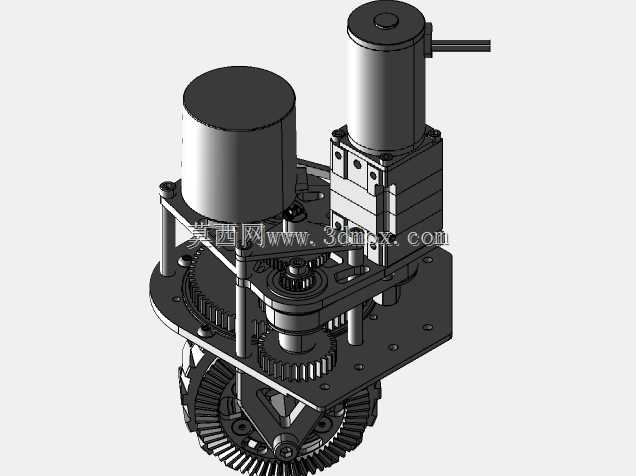

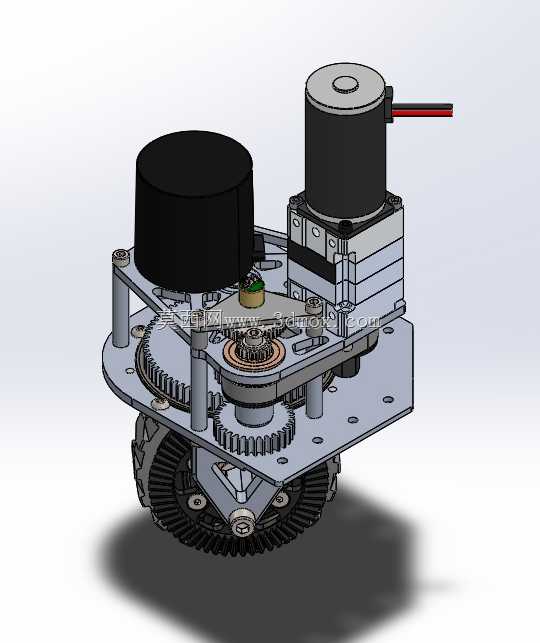

  这套转向传动机构主要面向小型移动作业平台的轮端驱动与转向需求,常见于AGV搬运小车、巡检机器人、竞赛类移动机器人、小型服务机器人的底盘轮组布置场景,区别于传统的差速转向方案,该机构可实现单轮的独立转向与驱动,让移动平台具备更小的转弯半径,甚至可以完成原地转向、横向平移这类特殊行走动作,适配狭窄通道内的作业移动需求。从结构布局来看,整套机构采用分层堆叠的安装方式,上层集成了驱动动力单元与转向动力单元,其中驱动电机通过多级直齿轮传动将动力传递至下方的行走轮,传动路径上的齿轮组均采用平行轴布置,每一级齿轮的啮合间隙都通过安装板上的定位柱公差配合来保证,避免传动过程中出现回程间隙过大导致的轮端动力响应滞后问题。

  转向动力单元则通过另一组减速齿轮与转向齿圈啮合,齿圈与行走轮的安装支架刚性连接,当转向电机输出动力时,可带动整个行走轮组件绕垂直转轴完成360度范围内的角度调整,转向过程中驱动电机的动力传输不会因为轮体转向出现中断,齿轮啮合的传动效率可以维持在稳定区间,不会像带传动结构那样出现转向时的传动打滑问题。在安装边界设计上,整套机构的安装基准为上层的金属安装板,板上预留了多组规则排列的安装孔位,既可以直接通过螺栓固定在底盘的铝型材框架上,也可以搭配减震垫使用,适配不同负载等级的底盘安装需求。安装板下方的支撑柱采用等长设计,既承担了上下层结构的连接固定作用,也作为齿轮轴的上部定位支撑,保证各传动轴的平行度公差控制在合理范围内,

  避免齿轮出现偏磨导致的传动噪音增大、使用寿命缩短问题。行走轮部分采用带防滑纹路的轮体设计,轮体的安装支架通过轴承与中心转轴连接,转向过程中转动阻力小,不会出现卡滞问题。从功能特性来看,这套传动机构将驱动与转向功能集成在单个轮组模块内,不需要额外布置转向拉杆、差速器这类传统转向结构的零部件,大幅简化了底盘的整体布置难度,单轮模块可以独立完成转速控制与转向角度控制,多轮搭配使用时只需要通过控制系统协调各轮的转速与转向角度,就可以实现多种行走模式,适配不同场景下的移动需求。设计过程中充分考虑了传动件的受力情况,大传动比的齿轮布置在靠近轮端的位置,降低了上层传动轴的受力负载,动力单元的输出轴只需要承受较小的扭矩就可以驱动轮体转动,

  同时转向齿圈采用大直径设计,降低了转向电机的负载需求,不需要搭配大扭矩的动力单元就可以完成满载状态下的轮体转向动作。整套机构的外露部件均做了安装避让设计,齿轮啮合位置预留了足够的防护间隙,不会因为安装偏差导致齿轮与安装板出现运动干涉,布线位置也预留了专门的走线空间,动力单元的线缆可以顺着安装板的边缘引出,不会在轮组转向过程中出现线缆缠绕、拉扯的问题。在实际选型适配时,可根据底盘的负载需求更换不同硬度的轮体,也可以调整齿轮的模数与传动比,匹配不同的行走速度与牵引力需求,安装板上的孔位采用通用间距设计,不需要对底盘结构做大幅修改就可以完成替换安装,适配性较强。
