赛事机器人多档位动力传动换挡机构

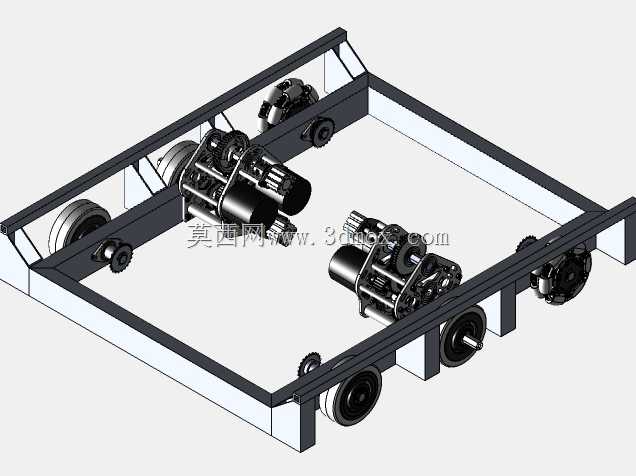

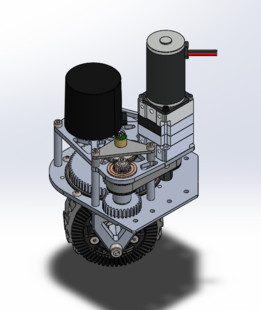

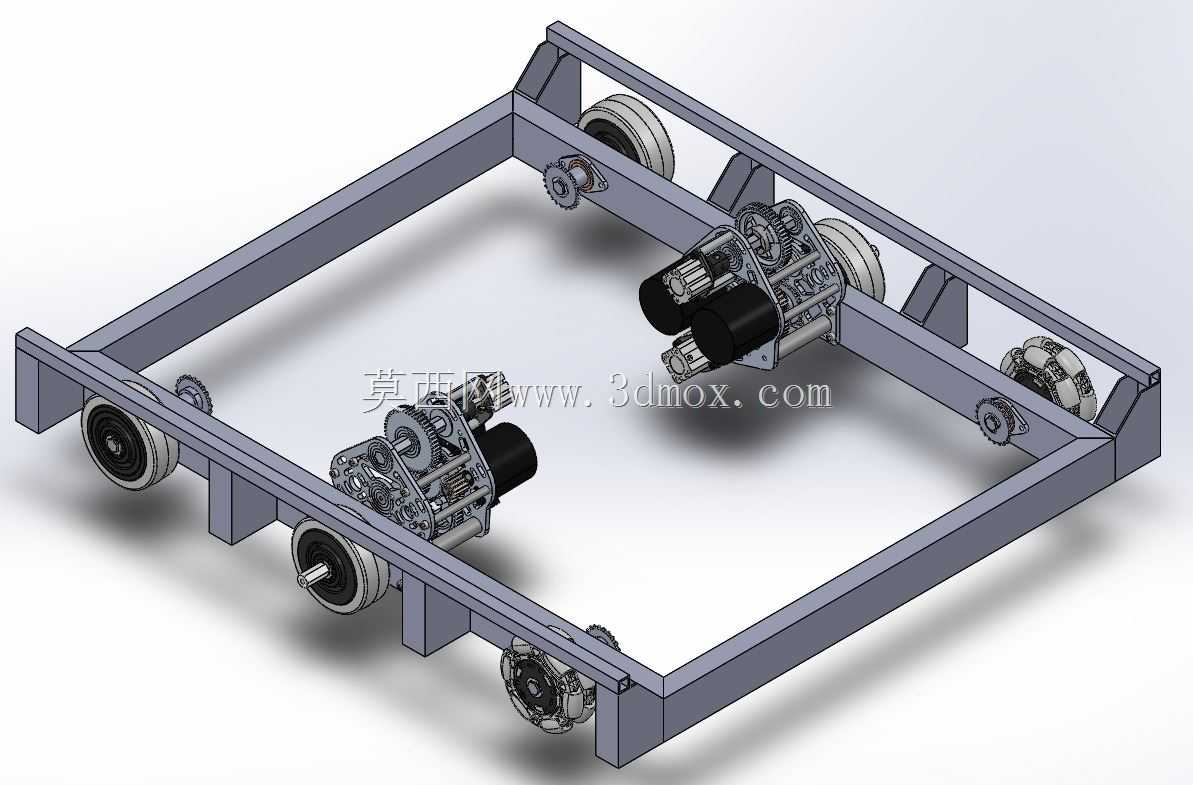

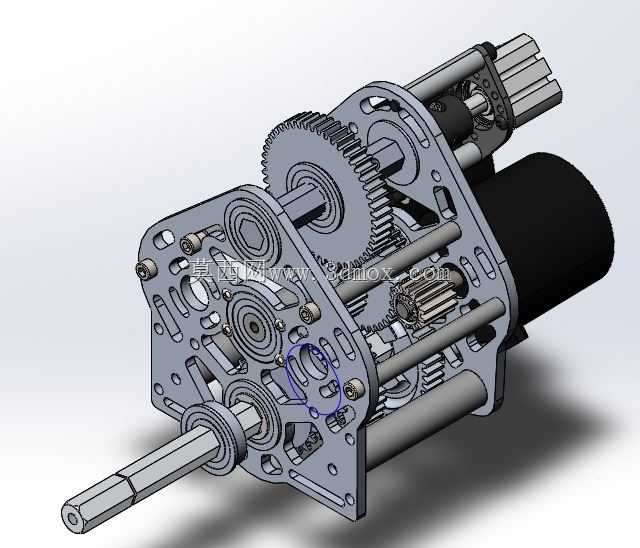

　　这套传动换挡机构主要面向竞技类移动机器人的动力传输场景设计，适配小型直流驱动电机的动力输出特性，可在紧凑的安装空间内实现多档位转速扭矩切换，满足机器人在不同竞技工况下的动力需求。从结构布局来看，整套机构采用双侧板式支撑架构，两块镂空加工的安装板作为所有传动部件的承载基体，板件上通过精密加工的定位孔固定各根传动轴的轴承位，既保证了轴系的同轴度要求，又通过镂空减重设计降低了整体自重，适配移动设备对重量控制的严苛要求。传动核心采用定轴齿轮组布局，不同模数、齿数的齿轮通过键连接固定在对应传动轴上，换挡结构通过拨叉驱动啮合套在花键轴上滑动，实现不同齿轮副的动力接合，切换过程中可保证动力传递的平顺性，避免打齿问题的出现。

　　输入轴直接与驱动电机输出端对接，电机采用侧置布局，通过一级减速齿轮将动力传入换挡核心组，经过档位切换后，动力从输出轴传出，直接连接行走轮系或者执行机构，整套传动链的传动效率经过结构优化，可降低动力传输过程中的损耗。在安装边界设计上，整套机构的安装孔位采用标准化间距设计，可直接适配通用竞技机器人的铝型材框架安装要求，输出轴的伸出长度、轴径尺寸匹配常用的轮系连接轮毂，不需要额外加工转接件即可完成装配。设计过程中充分考虑了竞技场景下的冲击载荷特性，所有齿轮均采用合理的齿宽设计，轴系选用高强度合金钢材，支撑轴承选用深沟球轴承承受径向载荷，同时在板件的受力薄弱位置做了加强筋结构优化，避免急加速、急停或者碰撞过程中出现板件变形、轴系偏移的问题。

　　换挡拨叉的驱动位预留了标准舵机安装接口，可直接连接常用的数字舵机实现档位的电控切换，不需要额外设计舵机安装支架，降低了整机集成的设计工作量。从实际使用场景来看，这套机构可覆盖机器人起步爬坡时的大扭矩低转速需求，以及平路冲刺时的高转速低扭矩需求，档位切换的行程经过精准计算，舵机转动到对应角度即可准确挂入对应档位，不会出现脱档、挂档不到位的问题。整套机构的润滑设计采用脂润滑方式，齿轮啮合位置预留了润滑脂填充空间，板件外侧可加装密封盖板防止润滑脂甩出，同时避免竞技场地的灰尘、碎屑进入传动间隙造成齿轮磨损。各轴系的轴向定位采用轴用挡圈配合轴肩的固定方式，既控制了轴向窜动量在合理范围内，又方便后期维护时的拆解更换部件。在细节设计上，

　　安装板的边缘做了倒角处理，避免装配过程中割伤线材或者操作人员手部，所有外露的紧固件均采用内六角圆柱头螺钉，沉头孔设计保证螺钉头不超出板件平面，避免与周边其他部件产生运动干涉。这套传动换挡结构的设计思路完全围绕小型移动竞技设备的实际需求出发，没有冗余的结构设计，所有尺寸参数都经过装配校验，可直接用于整机集成，也可作为同类紧凑式变速传动机构的设计参考，帮助结构设计人员快速完成类似产品的方案迭代，缩短开发周期。
