2升不锈钢费斯托型卧式储气罐结构设计

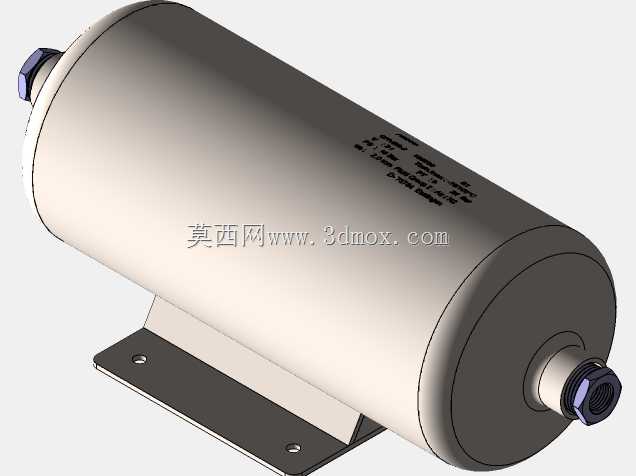

　　这款2升容积的卧式不锈钢储气罐，是气动系统里常见的稳压储能元件，日常在小型自动化生产线、桌面型气动工装、实验室气动测试台架上都能见到它的身影，主要作用是抵消空压机间歇启停带来的气压波动，在短时间大流量用气工况下补充气源输出，避免单个气动执行元件瞬时大流量抽气导致整条气路压力骤降，影响其他工位的动作稳定性。从结构设计来看，整体采用卧式圆柱筒体布局，相比立式同容积罐体，它的重心更低，安装在设备机架内部或者台面上时抗振性更好，不会因为设备运行的持续振动出现安装松动的问题。筒体两端采用标准椭圆形封头焊接成型，相比平封头结构，椭圆形封头的应力分布更均匀，在承受0.8-1.0MPa常规气动系统工作压力时，筒体焊缝处的应力集中系数更低，

　　不需要额外做加厚处理就能满足强度要求，同时能把罐体整体重量控制在合理范围内。筒体底部的安装支架采用折弯成型的不锈钢板材，支架上开有两个长圆形安装孔，安装时可以根据机架上的实际螺孔位置做小范围的位置调整，降低安装面的加工精度要求，支架和筒体之间采用满焊连接，焊缝经过打磨处理，避免应力集中点的出现，长期承受交变压力时不会出现支架开焊的问题。罐体两端的接口采用标准气动管螺纹设计，一端作为进气接口连接气源处理三联件，另一端作为出气接口连接下游的气动阀组，接口处的螺纹精度符合气动元件通用标准，可以直接和市面上常见的快插接头、硬管接头适配，不需要额外加工转换接头。设计时充分考虑了安装边界问题，筒体直径控制在合理范围内，

　　加上两端接头的总长度适配小型设备的内部安装空间，不会和设备内部的其他阀组、走线槽产生干涉，安装时只需要预留出接头拆装的扳手空间即可，不需要额外预留过大的维护空间。材质选用不锈钢，一方面是为了适应部分有腐蚀性气体的工作场景，比如化工车间的小型气动设备、食品加工行业的气动工装，不锈钢材质不会因为长期接触潮湿带腐蚀性的压缩空气出现内壁锈蚀，避免锈渣随气流进入下游气动元件，堵塞阀口或者划伤气缸密封件；另一方面不锈钢罐体的表面不需要做额外的喷漆处理，表面光洁度高，在洁净度要求较高的生产场景下也能满足使用要求，不会出现漆层脱落污染生产环境的问题。在实际选型应用中，这类小容积储气罐通常搭配小排量的微型空压机使用，当系统中有多个气缸同时动作，

　　或者单个气缸需要快速伸出的工况下，储气罐内预存的压缩空气可以快速补充流量缺口，让气缸动作速度更平稳，不会因为空压机补气流速不够出现气缸爬行、动作迟缓的问题。同时罐体本身也能起到一定的气液分离作用，压缩空气进入罐体后流速突然降低，空气中夹带的部分冷凝水会沉积在罐体底部，配合下游的排水阀可以定期排出积水，减少进入阀组的液态水含量，延长气动密封件的使用寿命。建模过程中对焊缝位置、安装孔位、接口螺纹的尺寸都做了精准还原，筒体的壁厚按照常规气动压力容器的标准选取，既满足强度要求，也不会造成材料浪费，支架的折弯角度、安装面的平面度都符合实际加工工艺要求，完全可以直接用于工程选型参考、设备布局干涉检查，也可以作为气动系统教学演示的三维模型使用，帮助设计人员直观了解小型储气罐的结构组成和安装方式。
