FRC赛事轮式竞技机器人弹簧锁结构

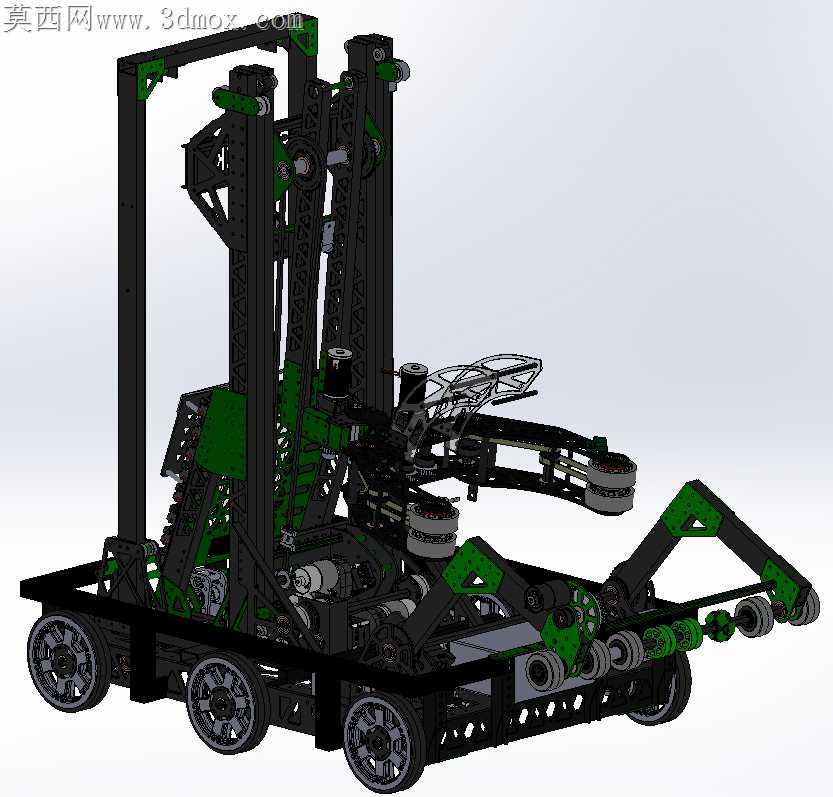

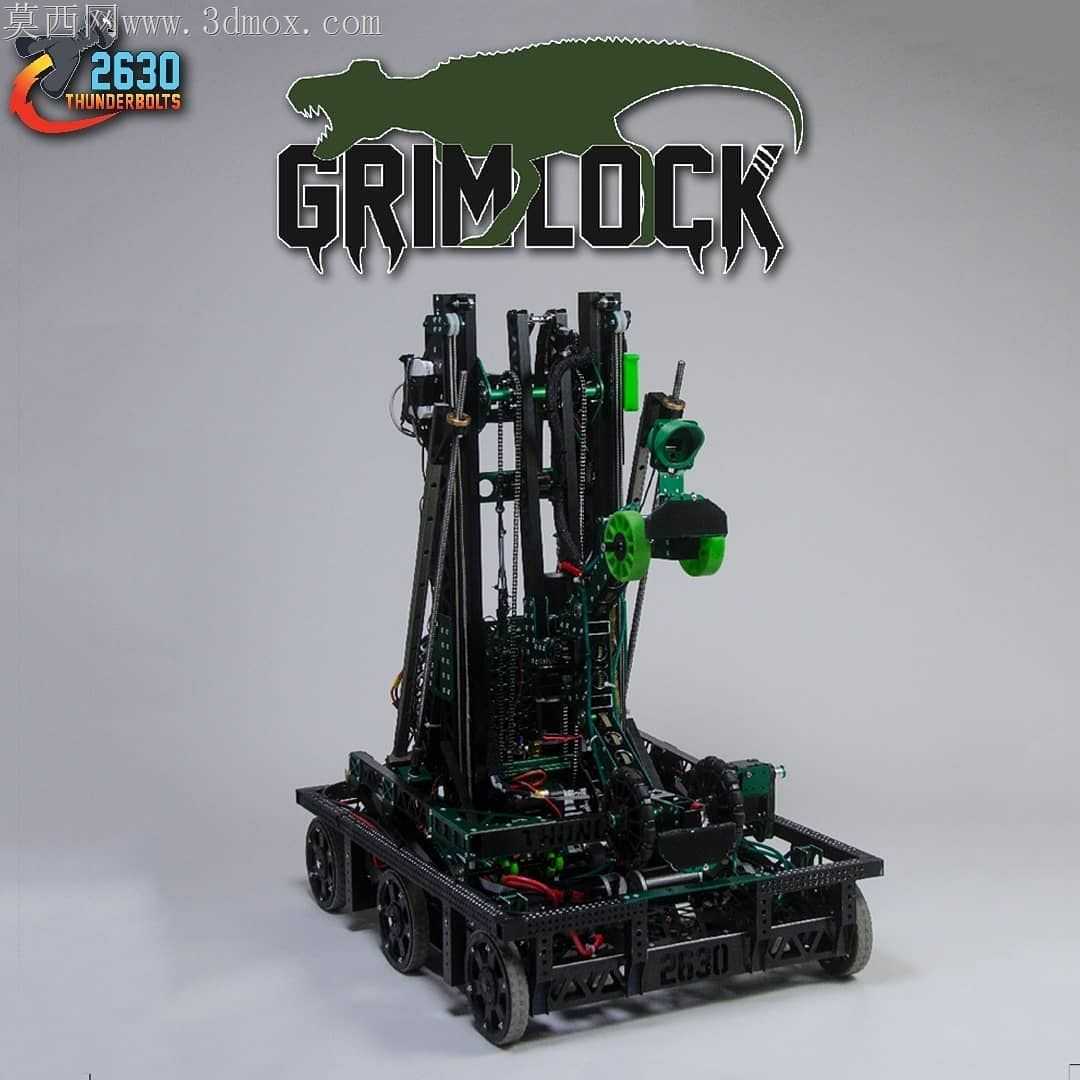

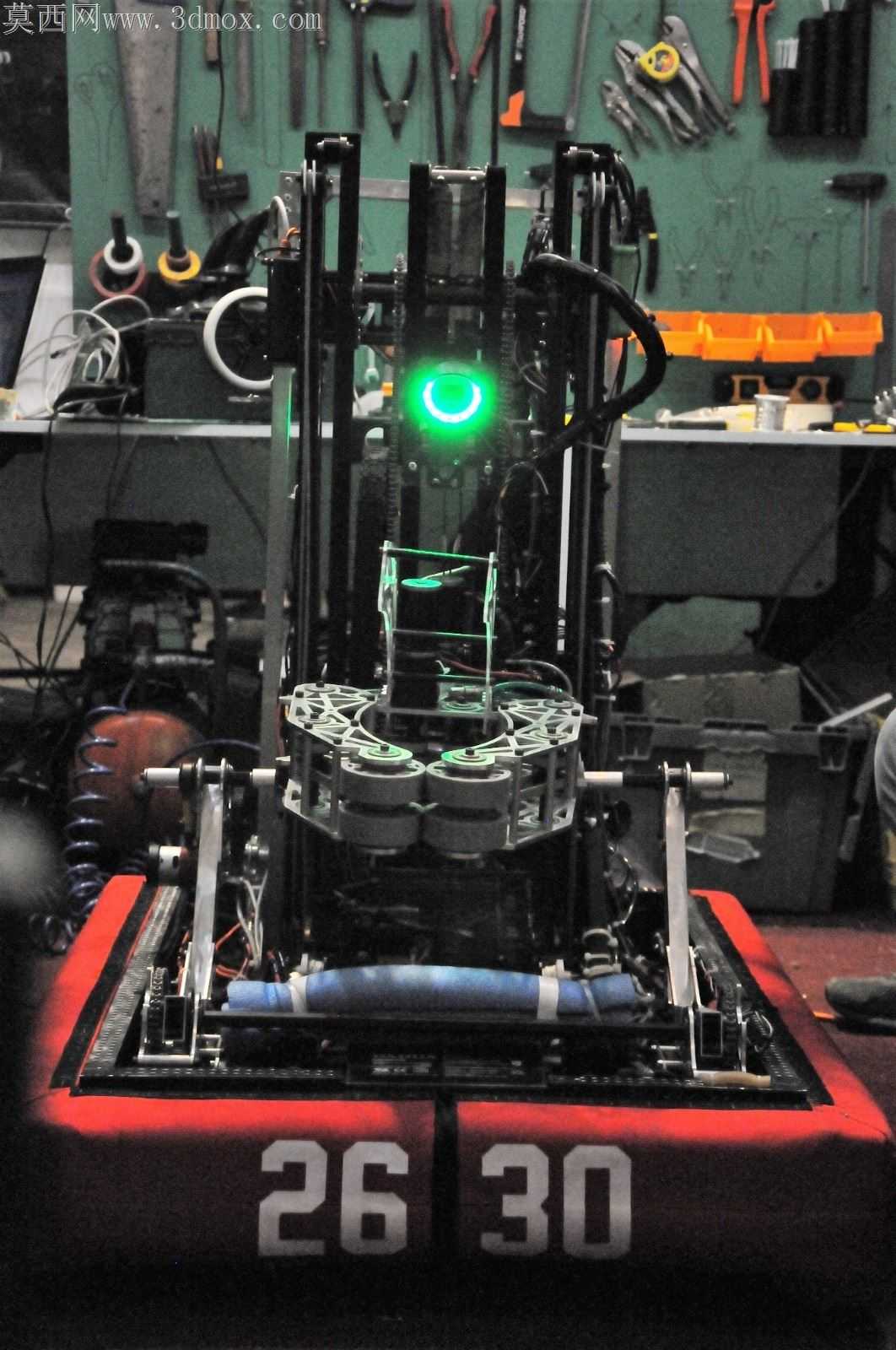

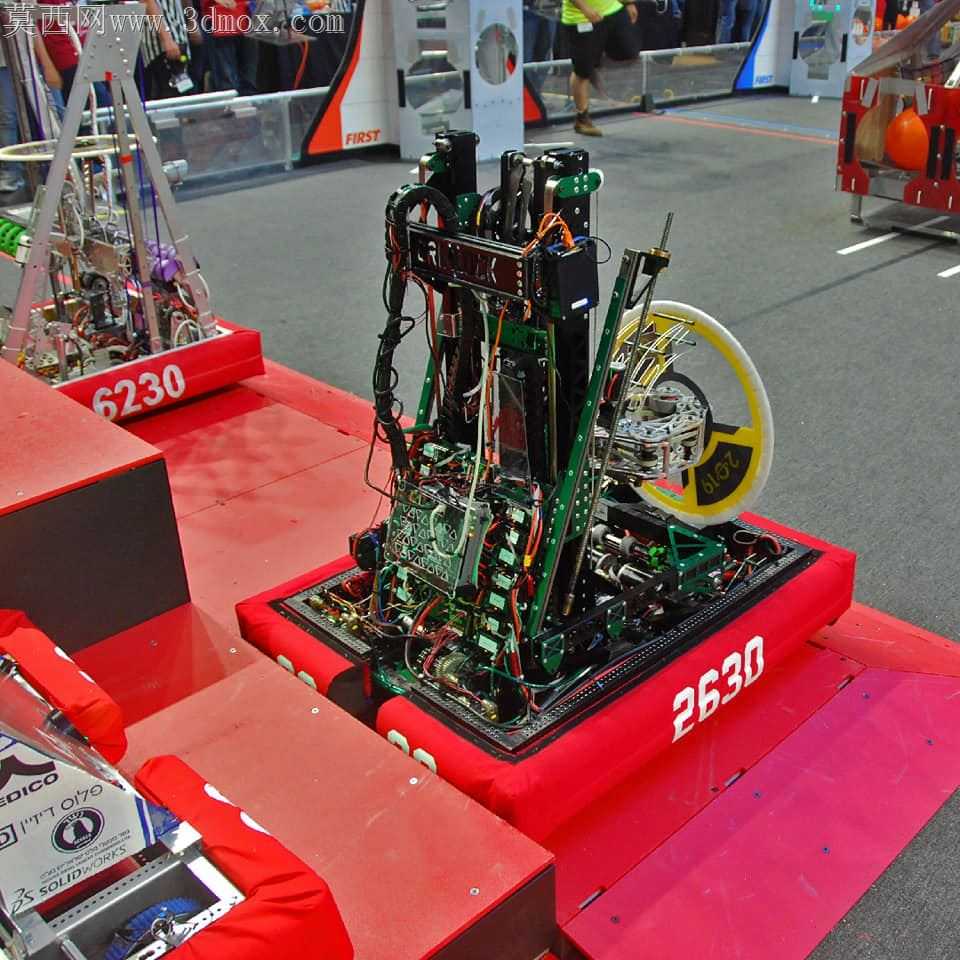

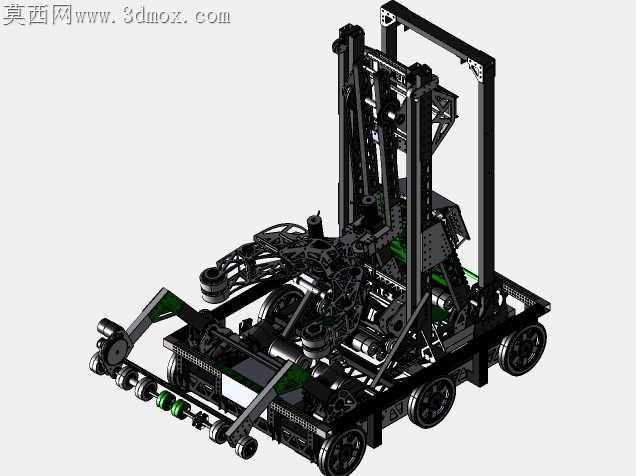

轮式竞技机器人在高强度对抗赛事里，弹簧锁结构的失效往往出现在连续碰撞后的锁止偏移——常规插销式锁止在侧向冲击力超过800N时会出现销体形变，导致举升机构卡滞，直接影响赛事里的任务完成效率。这套锁止结构在设计时把锁舌的受力面做了12度的斜切处理，碰撞产生的侧向分力会顺着斜切面导向底盘的铝型材框架，不会直接作用在锁舌的铰接销轴上，避免销轴受剪断裂。底盘轮组的安装座和锁体基座做了一体化铣削设计，没有采用常见的拼接式安装，减少了装配时的公差累积，锁舌的伸缩行程控制在18mm，刚好能卡紧举升架的定位槽，不会因为行程过长出现锁止虚位，也不会因为行程过短导致对位困难。举升架的竖梁采用了镂空的槽型结构，在不降低结构强度的前提下减轻了整体重量，锁舌的接触位置嵌装了尼龙缓冲垫，硬接触带来的金属碰撞异响会被缓冲垫吸收，同时也能减少反复锁止带来的接触面磨损。布线时所有线缆都顺着竖梁的镂空槽排布，锁体动作区域没有多余线缆裸露，避免动作时剐蹭线缆造成线路故障。驱动轮的悬挂和锁体基座保持了32mm的安全间距，即使悬挂在颠簸路面出现最大行程压缩，也不会和锁体发生运动干涉。锁体的复位弹簧选用了变节距弹簧，初始压缩阶段弹力柔和，不会出现锁舌弹出时的撞击异响，压缩到后半段弹力线性提升，保证锁止状态下不会因为赛场的剧烈震动出现意外脱锁。轮组的麦克纳姆轮安装法兰做了沉孔设计，固定螺丝完全沉入法兰平面，不会突出表面剐蹭场地道具，也不会在碰撞时被外力掰弯螺丝头。整套结构的所有铰接位置都采用了自润滑铜套，不需要频繁加注润滑脂，在赛事的高强度连续作业下也能保持动作顺畅，不会因为粉尘侵入出现卡滞。锁体的触发拨杆延伸到了操作手容易触碰的侧方位置，不需要探身到机构内部就能完成解锁操作，赛事里的动作切换时间能缩短0.3秒左右，在分秒必争的对抗场景里这点时间差往往能决定任务完成的优先级。
