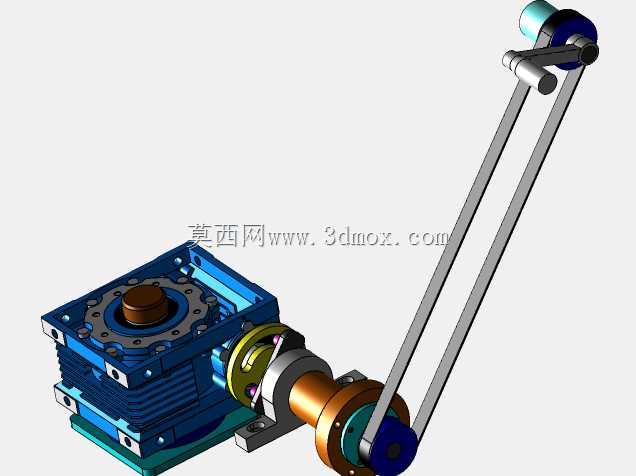

蜗轮蜗杆驱动摆臂式旋转传动机构

　　这套旋转传动结构在轻工包装、电子元器件组装、小型物料分拣工位的间歇回转、定角度摆转场景中适配性极强，不少需要实现小扭矩往复回转、固定角度节拍动作的非标设备，都会选用这类结构作为核心传动单元。从实际落地的工况来看，它不需要大负载输出，重点是保证摆转角度的重复精度，以及传动过程的平稳性，避免动作过程中出现卡顿、回程间隙过大导致的工位对位偏差。

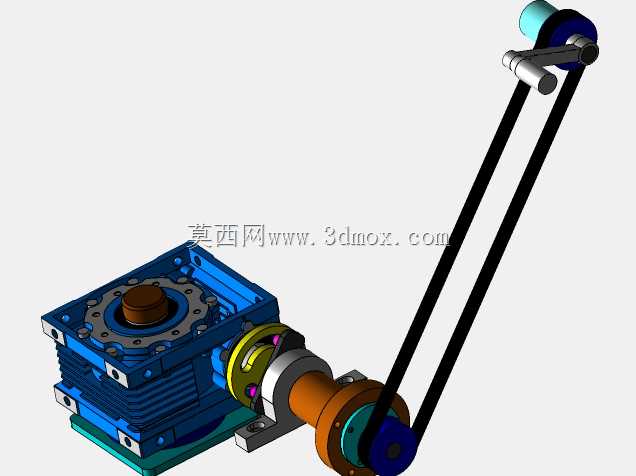

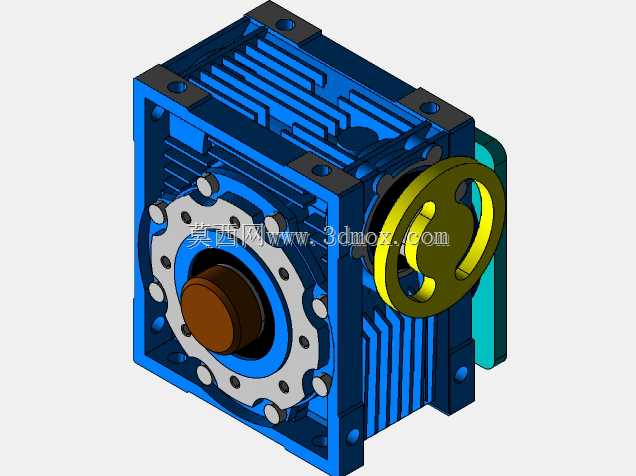

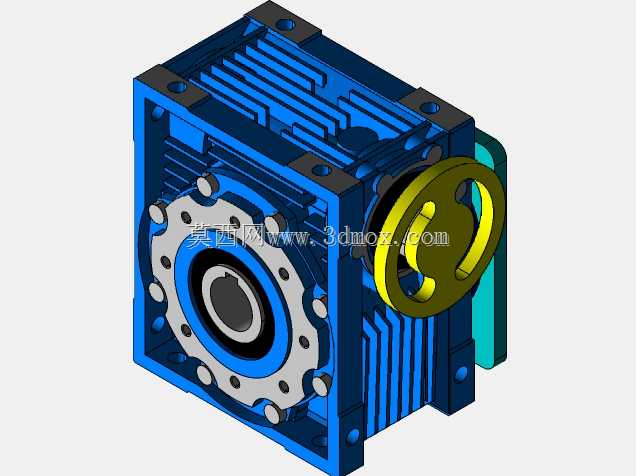

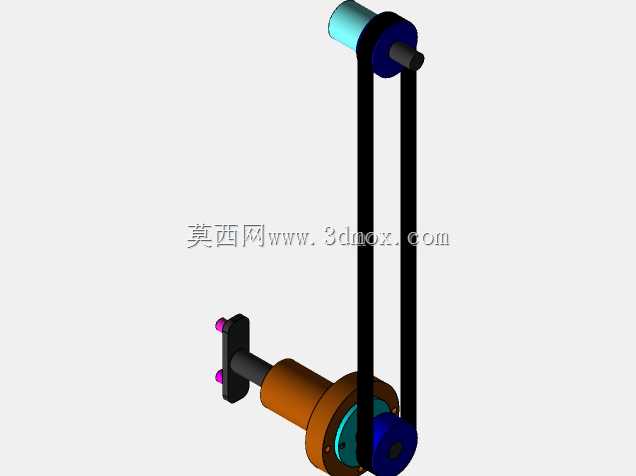

　　结构设计上，动力输入端采用蜗轮蜗杆减速单元作为第一级减速，蜗轮蜗杆本身具备大减速比、反向自锁的特性，不需要额外加装制动组件就能在摆臂停转时锁定位置，避免负载端反向带动输入端转动，这一点在垂直摆转、带轻载抬升动作的工位上优势明显，能省掉额外的抱闸、锁紧机构，压缩整体安装空间。蜗杆输入端通过联轴器与动力源连接，联轴器选用带缓冲胶圈的凸缘结构，能抵消动力源输出轴与蜗杆轴的少量同轴度误差，降低装配时的对中精度要求，也能吸收启动、换向瞬间的冲击载荷，减少齿轮啮合面的硬冲击，延长组件使用寿命。

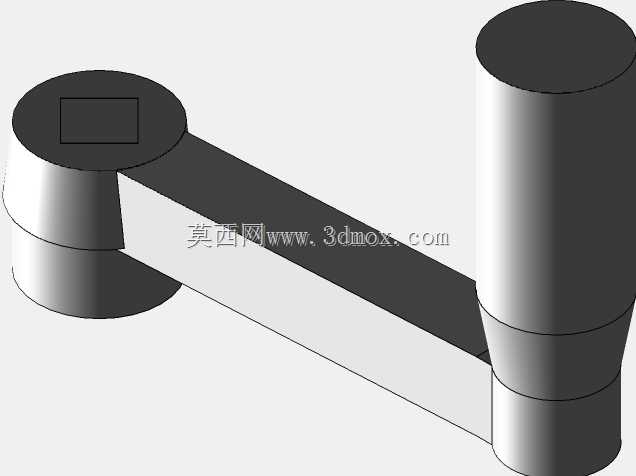

　　蜗轮输出端直接连接摆臂回转座，摆臂采用双平行杆式结构，相比单悬臂结构，双杆结构的抗扭刚度更高，摆臂末端挂载工装时，不会因为单侧受力出现杆体扭转变形，摆转过程中的轨迹一致性更好。回转座与摆臂的连接采用销轴定位+螺栓锁紧的方式，装配时可以根据实际工位的摆幅需求，调整摆臂的初始安装角度，不需要重新加工连接位，适配不同节拍、不同摆角的工位需求。

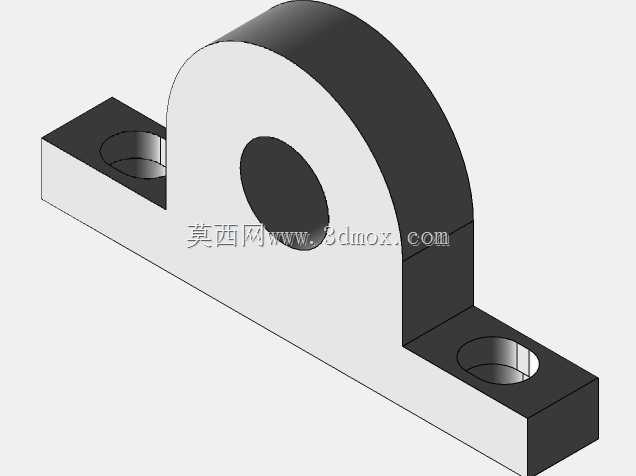

　　安装边界方面，整套结构的安装基准是蜗轮蜗杆减速单元底部的安装法兰，法兰上预留四个沉头安装孔，孔位按照通用小型减速机的安装尺寸设计，可以直接替换同规格的常规回转减速组件，不需要重新加工设备安装板。整体横向安装尺寸从减速单元左侧端面到摆臂最大回转外径的距离，控制在常规小型工位的安装预留空间范围内，垂直方向的高度从安装底面到摆臂最高回转点的尺寸，也适配多数桌面型非标设备的内部安装空间，不会出现和设备护罩、其他工位组件干涉的问题。

　　设计过程中重点考虑了日常维护的便捷性，蜗轮蜗杆单元的端盖采用分体式螺栓连接，需要补充润滑脂、检查蜗轮磨损情况时，不需要拆解整个传动链路，只需要拆下上端盖就能完成维护操作。摆臂与回转座的连接销轴设计有注油孔，定期加注润滑脂就能减少铰接位的磨损，长期运行也不会出现铰接位松旷、摆转异响的问题。啮合间隙的调整通过减速单元侧方的调节螺钉实现，运行一段时间后蜗轮蜗杆出现磨损、回程间隙变大时，只需要微调调节螺钉就能补偿磨损量，不需要更换核心零件，降低后期维护成本。

　　从传动特性来看，这套结构的摆转角度范围可以通过调整动力源的转动圈数灵活控制，既可以实现0到180度的往复摆转，也能配合传感器实现360度连续回转输出，适配不同的工艺动作需求。摆臂末端预留了标准的工装安装孔位，可以直接挂载吸盘、夹爪、拨杆等执行元件，不需要额外设计过渡连接法兰，缩短设备开发的设计周期。在实际运行中，蜗轮蜗杆的传动平稳性可以保证摆臂启停时没有明显冲击，即使是带易碎工件的搬运工位，也不会因为启停冲击导致工件掉落、破损。
