铝钢结构带脚轮移动推车承载底座

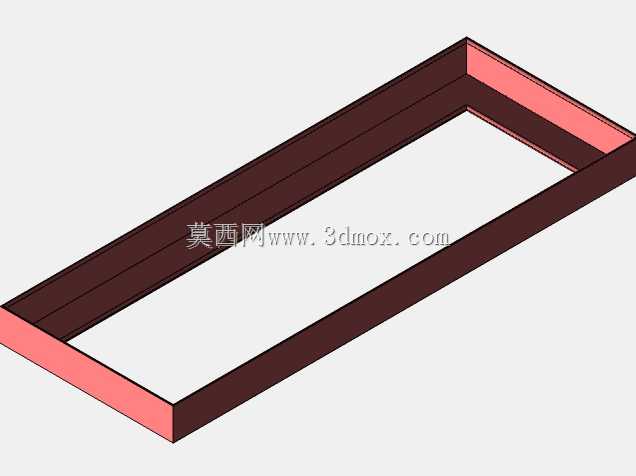

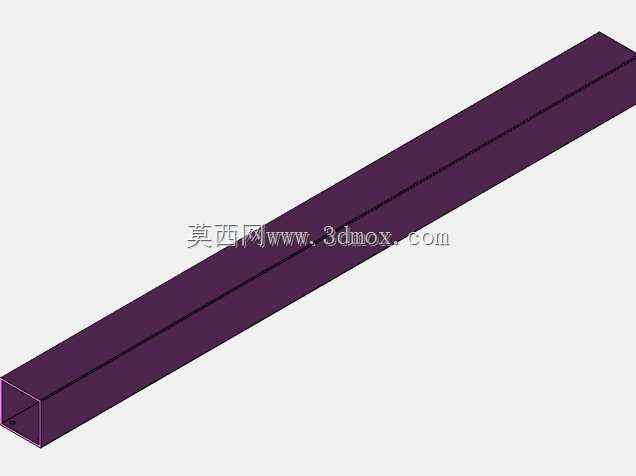

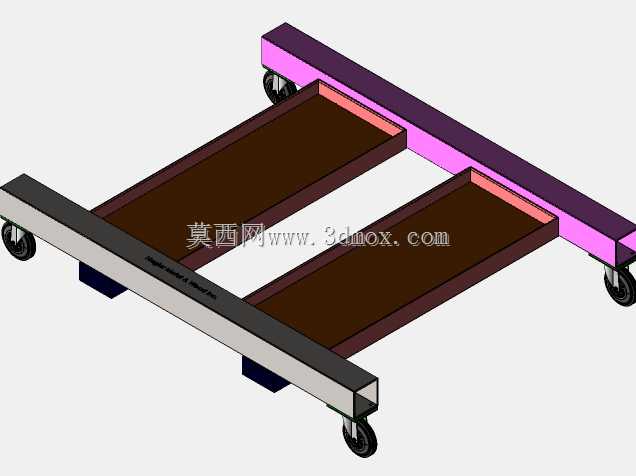

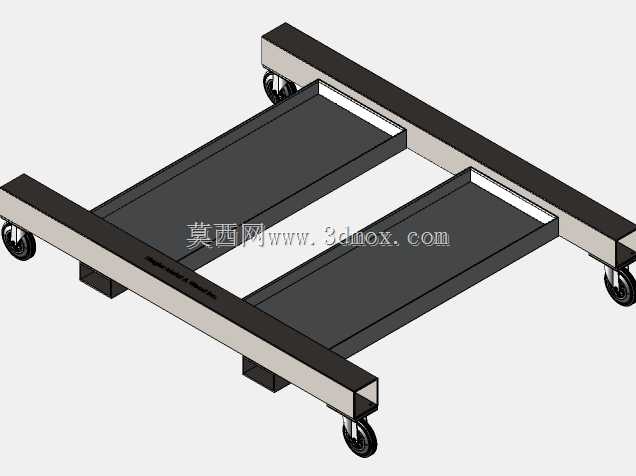

　　在车间工位周转、轻型设备移动部署、生产线旁物料暂存的场景里，这类带脚轮的推车底座是非常常见的基础承载构件，很多需要频繁移位的小型加工设备、检测工装、物料周转架，都会以这类框架式底座作为全车结构的生根基础，不需要额外做复杂的地面固定，依靠脚轮就能完成小范围的位置调整，适配多品种小批量生产模式下频繁换线、调整工位布局的实际需求。从结构组成来看，这个底座采用铝箱与钢梁组合的混合结构，两根平行布置的纵向钢梁作为主要的承力梁，承担上部载荷的主要传递路径，钢梁的截面选型充分考虑了抗弯模量需求，在额定承载范围内不会出现明显的下挠变形，保证上部安装的设备运行精度不受底座形变影响；两侧的铝制箱型构件一方面作为横向连接结构，

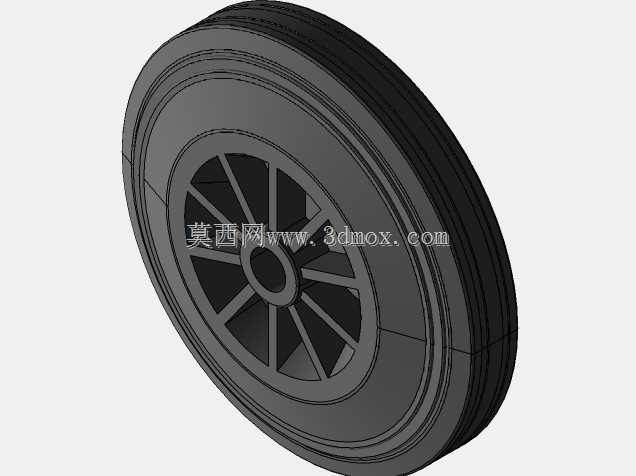

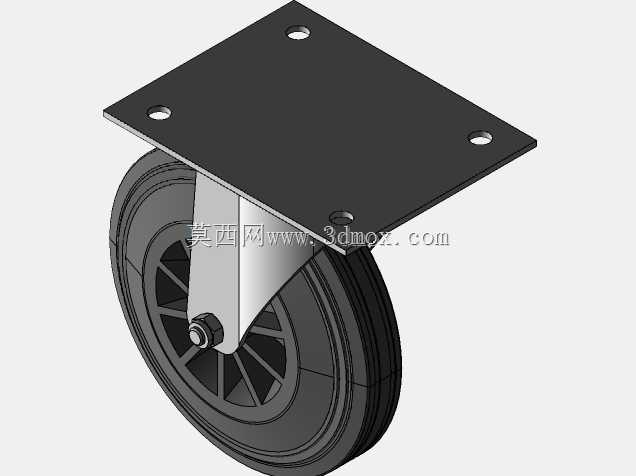

　　把两根纵向钢梁连接成稳定的框架整体，提升整体结构的抗扭性能，避免推行过程中框架出现平行四边形变形，另一方面铝构件的轻量化属性可以降低底座整体自重，减少推行时的阻力，同时铝型材的表面自然氧化层具备不错的防锈能力，在车间多油污、多切削液飞溅的环境下不需要额外做表面涂装就能满足长期使用的防护需求。底部配置的四个脚轮分别布置在框架的四个角点位置，安装位置尽量向外延伸，最大化底座的支撑跨距，提升设备停放或者推行过程中的抗倾覆能力，脚轮的选型可以根据实际使用场景搭配万向轮与定向轮的组合，比如两个定向轮搭配两个带刹车的万向轮，既可以保证长距离推行时的直线稳定性，也能在工位停靠时锁止脚轮，避免设备受外力出现意外移位。在设计这类底座的时候，

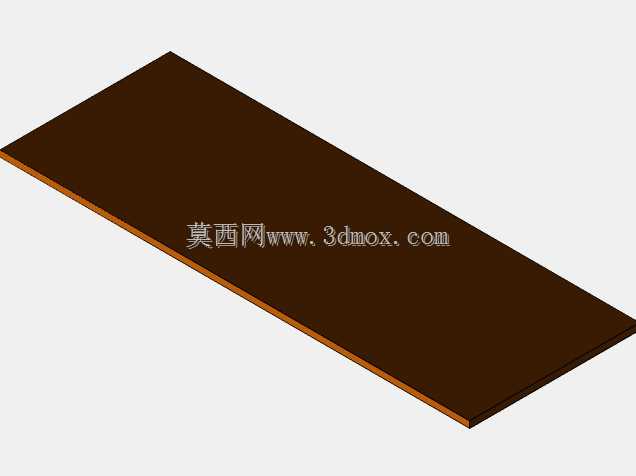

　　首先要明确上部搭载设备的总重量、重心高度以及安装固定点的位置，根据载荷大小计算钢梁的截面参数与壁厚，保证静载下的结构强度留有足够的安全余量，一般这类轻型移动底座的安全系数取1.5-2即可，不需要过度冗余设计增加不必要的成本；其次要考虑安装边界的适配性，两根纵向承力梁的间距要匹配上部设备的安装孔位，预留足够的螺栓安装操作空间，铝制横向构件的上平面要和钢梁上平面保持齐平，保证上部搭载的平台或者设备底板可以完全贴合在底座上平面，避免出现点接触导致的应力集中。框架的焊接或者连接部位要做应力释放处理，尤其是钢铝异种材料连接的位置，要采用绝缘隔离垫片避免不同金属接触产生电化学腐蚀，延长结构的使用寿命。底座的整体高度要结合人体工程学要求设计，

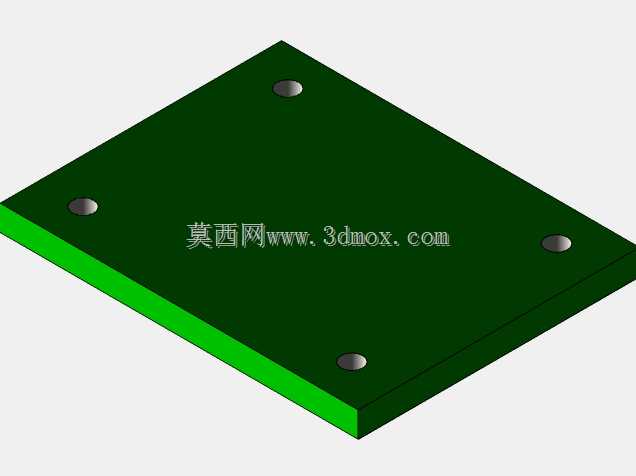

　　一般搭载操作类设备的底座，上平面高度控制在700-900mm区间，适配站立操作的舒适高度，如果是搭载物料周转箱的底座，可以适当降低高度提升装载容量。在实际建模过程中，这类框架结构要优先采用自顶向下的设计思路，先搭建整体的线框骨架，确定各个构件的空间位置与安装基准，再分别拆分钢梁、铝构件、脚轮安装板的单个零件，保证各个零件之间的装配间隙符合公差要求，脚轮的安装孔位要和选用的标准脚轮安装尺寸完全匹配，避免后期装配出现干涉。另外还要考虑推行过程中的受力情况，在框架的一端可以预留扶手安装的接口位置，不需要额外焊接突出的扶手结构，用户可以根据自身需求加装可拆卸式扶手，适配不同的使用场景。这类底座的结构通用性很强，只需要调整纵向钢梁的长度、横向构件的间距，就可以适配不同尺寸、不同重量的上部搭载设备，不需要重新做整体的结构设计，大幅缩短非标设备的设计周期，在非标自动化、车间工位器具、实验室移动设备架等领域都有非常广泛的应用。
