2024铝制双侧拉手设备抽屉结构

　　在工业检测类设备、传感测试机柜的内部布局中，这类抽屉构件往往承担着测试配件、校准工装、小型传感元件的就近收纳功能，区别于民用家具抽屉，其对结构强度、安装适配性、长期推拉耐用性都有更明确的工程要求。这款抽屉主体采用2024铝合金加工成型，2024铝属于硬铝系列，本身具备较高的强度与切削加工性能，是航空、工业设备结构件中常用的铝合金牌号，不过其在冷作折弯、焊接加工后会存在明显的残余应力，若不做后续处理，长期使用中容易出现应力变形，导致抽屉推拉卡滞、配合间隙不均，因此设计中明确在折弯与焊接工序完成后，对整个组件进行T4回火处理，通过固溶处理加自然时效的工艺路径，消除加工残余应力，稳定构件尺寸精度，同时保留材料足够的结构强度，

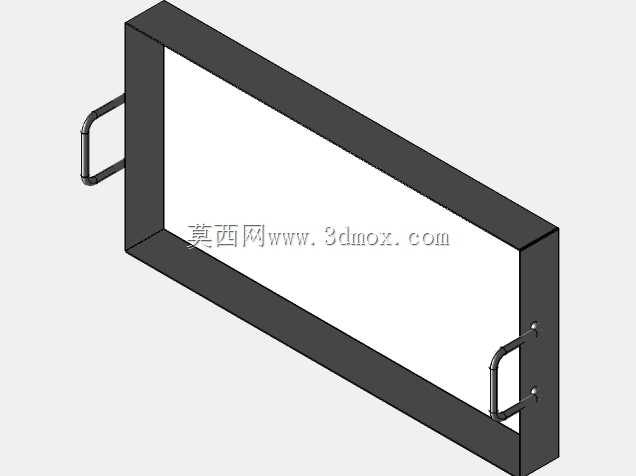

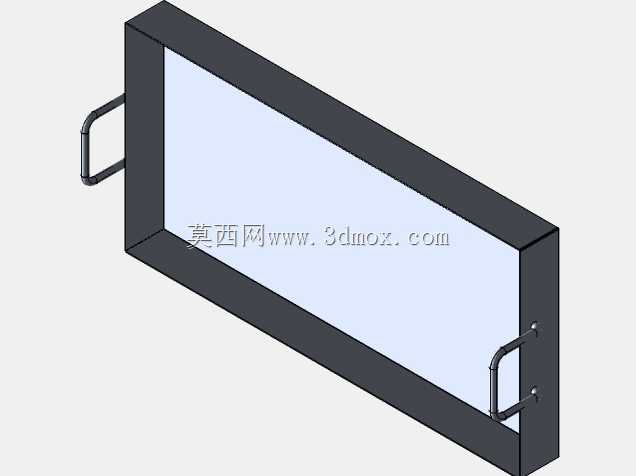

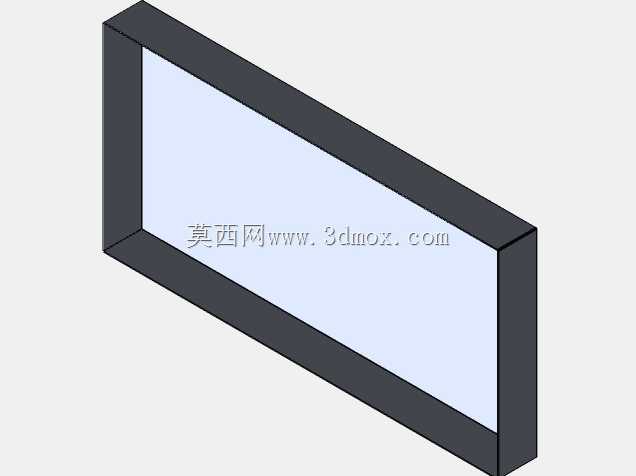

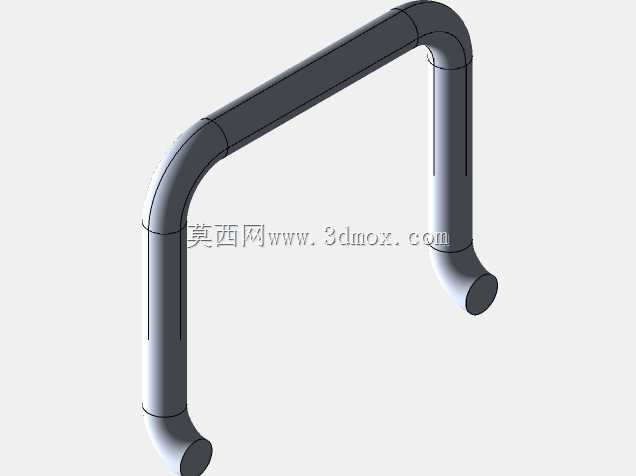

　　满足设备内部长期承重使用的需求。从结构设计来看，这款抽屉采用围框式钣金结构，主体由一块整板折弯成型为三面围合的框体，减少了拼接焊缝的数量，既降低了焊接变形的控制难度，也提升了整体结构的刚性，抽屉正面为平整的封闭面板，可根据设备整体外观需求做表面阳极氧化、喷塑等处理，与机柜整体外观保持协调。抽屉的两个短边侧面对称安装了U型金属拉手，拉手通过螺栓固定在侧板上，这种双侧拉手的设计并非冗余，而是考虑到设备内部抽屉的安装位置可能存在操作空间受限的情况，当抽屉单侧靠近机柜侧壁、无法从该侧操作时，操作人员可从另一侧顺利抽拉抽屉，同时双侧受力的抽拉方式也能避免单侧施力导致的抽屉偏斜，减少滑轨的侧向受力，延长滑轨的使用寿命。在安装边界方面，

　　这款抽屉的外形尺寸适配标准19英寸工业机柜的内部安装空间，围框的高度、深度尺寸可根据实际储物需求调整，设计时预留了标准工业滑轨的安装孔位，可直接适配市面上常见的三节式工业滚珠滑轨，安装时只需将滑轨的固定段连接在机柜内部的安装立柱上，活动段与抽屉侧板的预留孔位对齐锁紧即可，不需要额外做打孔适配，降低现场安装的加工工作量。从实际使用场景来看，这类抽屉常安装在传感测试设备、实验室校准仪器、工业检测机柜的下部空间，用来存放随设备配套的测试连接线、校准砝码、小型传感探头、替换用密封件等零散配件，避免配件随意放置导致的丢失、污损，同时让设备周边的操作空间保持整洁。设计过程中，针对2024铝折弯的工艺特性，折弯处预留了合理的折弯半径，

　　避免折弯时出现开裂问题，焊接位置采用氩弧焊工艺，焊后对焊缝位置做打磨平整处理，避免焊渣凸起影响抽屉与滑轨的配合，也防止尖锐边角划伤操作人员。抽屉的内部没有设置额外的分隔筋，给使用者留出了足够的自主调整空间，可根据存放配件的尺寸自行搭配分隔盒，适配不同规格配件的收纳需求。T4回火处理后的构件，平面度可控制在每米0.5mm以内，完全满足工业滑轨安装的平面度要求，不会出现因为构件变形导致的推拉阻力过大、滑轨过早磨损的问题。拉手的安装位置做了局部加厚处理，因为拉手位置是抽拉时的主要受力点，长期反复受力容易出现局部变形，局部加厚的设计可提升安装位置的结构强度，避免拉手松动、脱落。整体结构没有多余的装饰性设计，所有结构特征都服务于功能需求，从材料选型到工艺处理，再到安装结构的设计，都完全围绕工业设备内部使用的实际需求展开，没有冗余设计，在保证结构强度的前提下尽可能控制构件自重，减轻滑轨的承重负荷，提升整套抽屉结构的使用寿命。
