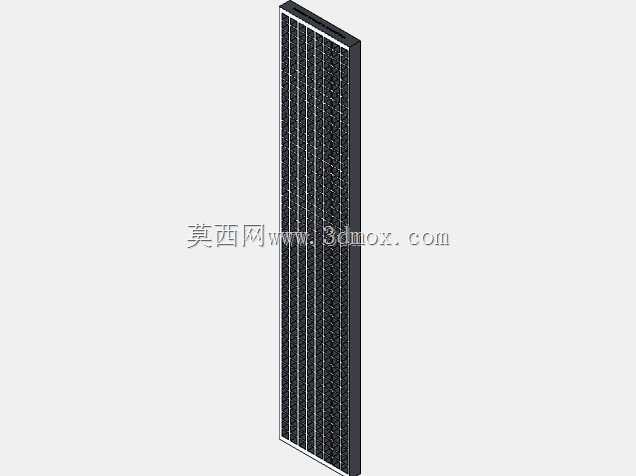

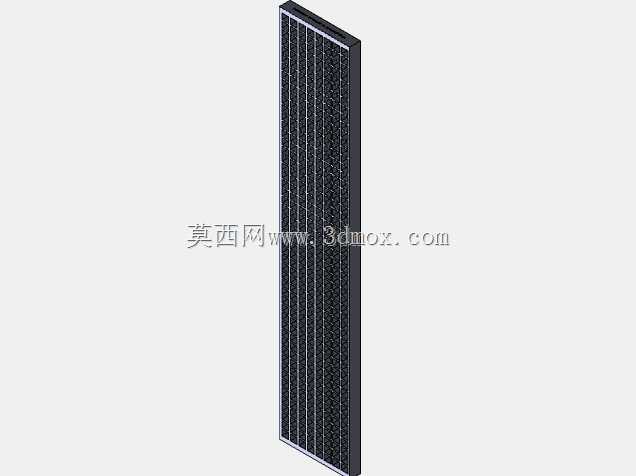

工业用防滑重载钢踏步板结构设计

　　在工业厂区的操作平台、设备检修走道、高空管廊通行段、钢结构楼梯的踏步位置，钢踏步地板是承担人员通行、小型工具临时放置载荷的核心结构件，不同于普通民用建筑的踏步构件，工业场景下的踏步板需要同时兼顾防滑性能、承载冗余、耐腐蚀表现与安装便捷性，避免长期使用过程中出现形变、打滑、锈蚀脱落等安全隐患。这款钢踏步板的设计首先从载荷边界出发，常规单人通行的动载荷按1.5kN的集中载荷加0.5kN/㎡的均布载荷做校核，若应用在重型设备周边的检修通道，还可通过调整内部筋板的间距与板材厚度提升承载上限，设计时在踏步的踩踏面做了密集的网格状防滑结构，表面的凸起网格高度控制在1.5mm-2mm之间，既不会因为凸起过高积留油污、铁屑等工业杂物，

　　也能在表面沾有切削液、润滑油、积水的情况下提供足够的摩擦力，防止人员通行时滑倒。从结构设计逻辑来看，这款踏步板采用边框加内部承力格栅的组合结构，外围的边框采用折弯成型的型钢构件，折弯处做了R3的圆角过渡，避免应力集中导致的边框开裂，内部的承力格栅沿踏步的长度方向排布，格栅条的间距控制在30mm，既可以保证踩踏时脚部不会出现卡滞，也能让落在踏步表面的碎屑、灰尘直接从格栅缝隙落下，减少踏步面的杂物堆积，不需要频繁人工清理。在安装边界的设计上，踏步板的两端预留了与梯梁或者平台支架连接的固定孔位，孔位采用长圆孔设计，长圆孔的长度方向预留了5mm的安装调节余量，抵消现场钢结构安装时的焊接形变、尺寸偏差，不需要现场二次扩孔就能完成装配，

　　安装时可以采用螺栓连接或者焊接固定两种方式，螺栓连接的方式适用于需要后期拆卸维护的走道段，焊接固定则适用于永久使用的高载荷踏步位置。针对不同的应用场景，这款踏步板的选材做了差异化的适配，在常规干燥的室内加工车间场景，可选用AISI1020或者St37牌号的碳素结构钢制作，板材表面做喷塑或者镀锌防锈处理，足够应对日常的使用磨损；在带有腐蚀性介质的化工车间、户外露天走道、潮湿的地下管廊场景，则选用4340退火态钢材或者306L不锈钢制作，306L材质的踏步板不需要额外做表面防锈处理，自身的抗腐蚀性能就能应对弱酸、潮湿空气、盐雾等侵蚀环境，长期使用不会出现锈穿、结构强度下降的问题。从外形尺寸来看，这款踏步板的宽度适配常规工业梯的通行宽度，

　　厚度控制在40mm，不会因为构件过厚占用过多的竖向安装空间，踏步的前缘做了微小的上翘翻边，翻边高度3mm，既可以提醒人员踏步的边缘位置，也能避免踏步前缘因为长期踩踏出现卷边、磨损的问题。在实际工程应用中，这类钢踏步板除了用在常规的钢结构楼梯上，还可以作为设备操作平台的周边走道板、高空输送带的检修通道踏板、仓储货架的登高梯踏步，甚至可以在重型设备的周边做临时的通行铺板，格栅结构的自重比整块钢板制作的踏步板轻40%左右，不仅能降低整体钢结构的承重载荷，也方便现场的人工搬运与安装，不需要借助起重设备就能完成单人装配。设计过程中还特意规避了容易积留杂物的封闭空腔结构，整个踏步板的格栅为通透结构，日常使用时不会在构件内部积留积水、油污，减少了细菌滋生与锈蚀的诱因，边框的折弯处做了密封焊接处理，避免水汽进入边框的空腔内部从内部产生锈蚀，延长构件的整体使用寿命。在建模细节上，每一处格栅条与边框的连接位置都做了焊接节点的模拟，实际生产时可以直接参考模型的焊接位置排布焊缝，减少现场焊接的定位时间，格栅条的排布间距均匀一致，批量生产时可以采用工装夹具定位后组焊，有效控制生产的尺寸公差，保证成品的安装适配性。
