传感设备配套异形支撑连接构件

　　这类异形支撑连接构件，主要应用在工业传感检测单元的安装固定场景，常见于自动化产线的位置检测、位移反馈模块配套结构中，作为传感核心元件与设备机架之间的衔接载体，承担定位支撑、走线防护、配合运动部件行程限位的多重作用。从实际使用场景来看，这类构件往往需要适配狭小的设备内部安装空间，既要保证传感元件的安装同轴度，又要避让周边运动的传动部件，避免设备运行过程中出现结构干涉。

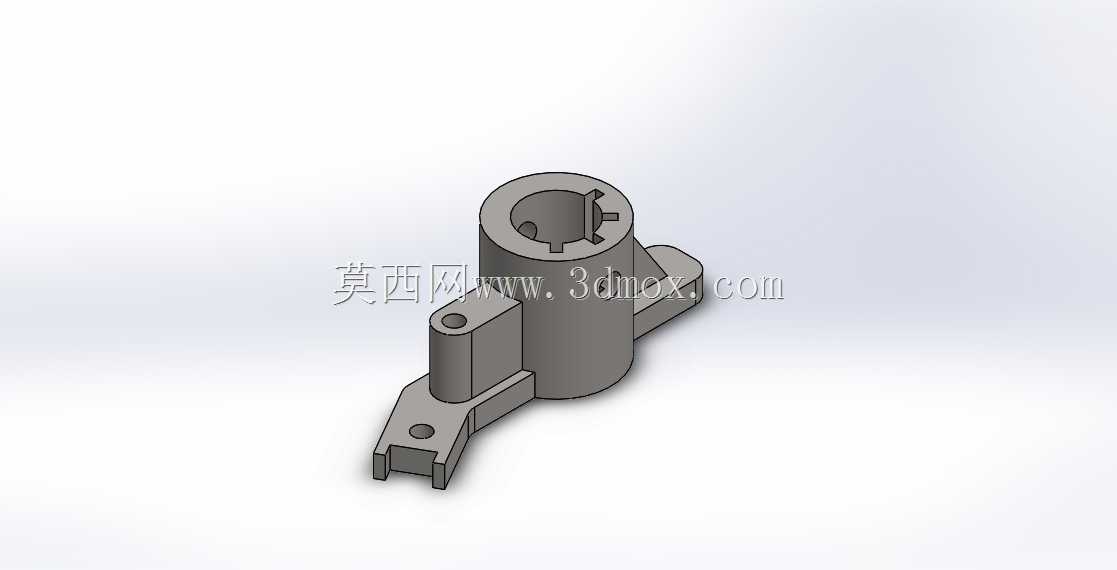

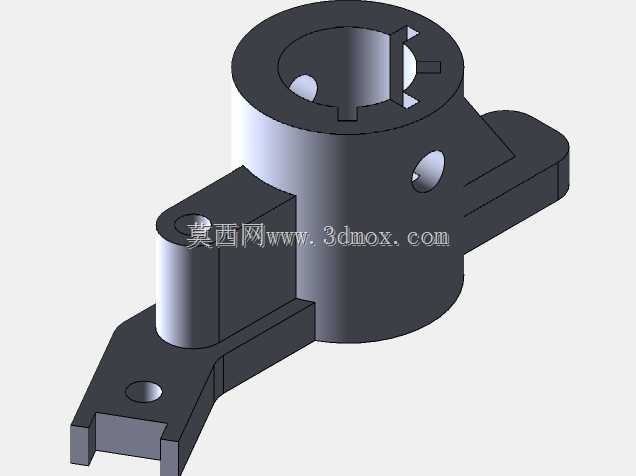

　　从功能特性上看，构件主体的筒状结构是核心安装位，内部预留的异形卡槽用于卡装传感检测的核心感应组件，卡槽的缺口设计对应感应元件的信号发射与接收窗口，能够保证信号传输路径无遮挡，同时筒壁的厚度经过反复校核，既可以为内部元件提供足够的防护，避免车间内的切削碎屑、粉尘侵入感应区域造成检测误差，又不会因为壁厚过大增加不必要的结构重量。筒身侧方延伸出的带孔凸耳，是走线固定位，传感元件的连接线可以通过凸耳上的安装孔配合扎带完成固定，避免设备运行过程中线缆晃动拉扯造成接线松脱，同时凸耳的位置刚好避开筒身顶部的安装对位槽，不会影响元件的拆装操作。

　　构件底部延伸出的两个支脚是主要的安装固定结构，支脚上的沉头孔用于穿装固定螺栓，沉头设计可以保证螺栓安装完成后端面不突出支脚表面，避免安装时与安装基面出现间隙，保证整个构件的安装平面度。两个支脚的非对称布局是结合安装空间的避让需求设计的，其中一个支脚末端的卡槽结构，用于和设备机架上的定位凸台配合，安装时可以先通过卡槽完成预定位，再拧紧固定螺栓，能够大幅降低现场安装的对位难度，减少装配调整的时间。

　　设计这类构件的时候，首先要明确核心的安装边界：筒状主体的中心高度需要匹配传感元件的检测距离要求，保证感应端与被测运动部件的间距处于传感器的有效检测量程范围内，过高或者过低都会造成检测信号失准。支脚的安装孔位间距需要严格匹配设备机架上预设的安装螺孔位置，孔位的公差控制在±0.05mm范围内，避免安装时出现孔位错位无法装配的问题。筒身内部的卡槽尺寸需要和传感元件的外壳尺寸做间隙配合，单边间隙控制在0.02mm到0.04mm之间，既可以保证元件能够顺利装入，又不会因为间隙过大造成元件晃动，影响检测精度。

　　从结构强度的角度考虑，筒身与支脚、侧方凸耳的衔接位置都做了圆角过渡处理，避免应力集中造成构件在设备长期振动的工况下出现断裂，尤其是支脚与筒身连接的根部，是整个构件受力最集中的位置，圆角半径设置为1.5mm，同时适当增加了根部的壁厚，保证在设备长期运行的振动工况下，结构不会出现疲劳变形。整个构件的外形没有多余的突出结构，所有棱边都做了倒角处理，既可以避免装配时划伤操作人员，也不会在设备运行过程中勾挂周边的线缆或者传动部件。

　　实际选型应用的时候，需要先确认构件的安装基面平面度，要求基面的平面度公差不大于0.03mm，避免安装后构件出现倾斜，导致内部传感元件的检测角度出现偏差。固定螺栓的拧紧力矩需要控制在合理范围，力矩过大会造成支脚变形，甚至导致筒身的安装位出现偏移，力矩过小则会在设备振动过程中出现螺栓松脱，造成构件移位检测失效。构件安装完成后，需要手动盘动周边的运动部件，确认全行程范围内运动部件与构件之间的最小间隙不小于2mm，避免运行过程中出现碰撞损坏。这类构件通常采用硬质铝合金加工而成，表面做阳极氧化处理，既具备足够的结构强度，又有较好的耐磨和抗腐蚀性能，能够适应车间内多油污、多粉尘的复杂工况，长期使用不会出现锈蚀或者磨损变形的问题。
