复古辐条式木质轮辋行走轮结构设计

　　这款辐条式行走轮的结构设计，最初是面向复古风格人力载具、场景展陈道具、轻型仿古移动设备的行走部件需求展开，在做结构方案的时候，没有采用常规一体注塑或者金属冲压轮的设计逻辑，而是参考了传统木质车轮的受力传递路径，把整轮的载荷分散到每一根独立辐条上，避免单一部件应力集中导致的结构失效。从实际应用场景来看，这类轮体既可以用在景区仿古观光人力车、复古主题文创展陈的移动展架上，也可以适配部分轻型低速移动的道具设备，不需要承受高速重载的工况，更多是兼顾结构可靠性与复古视觉质感的平衡。

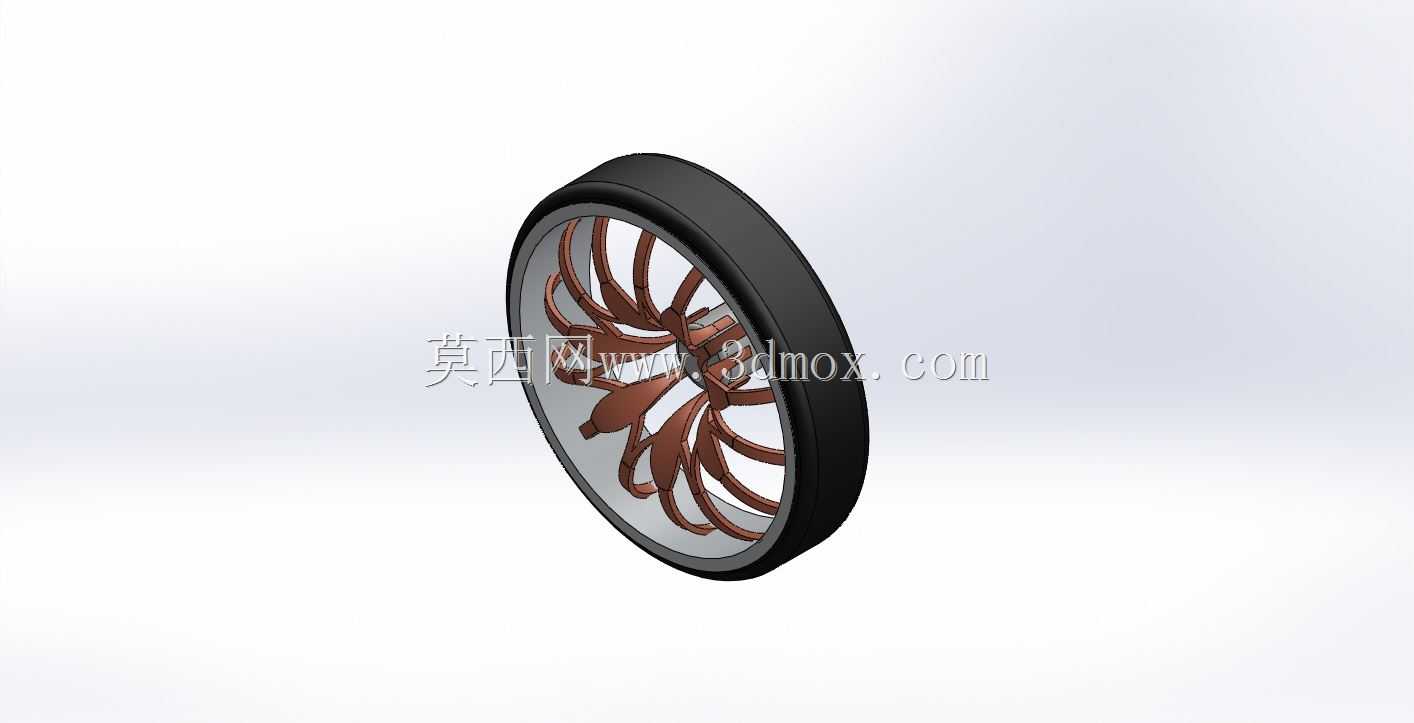

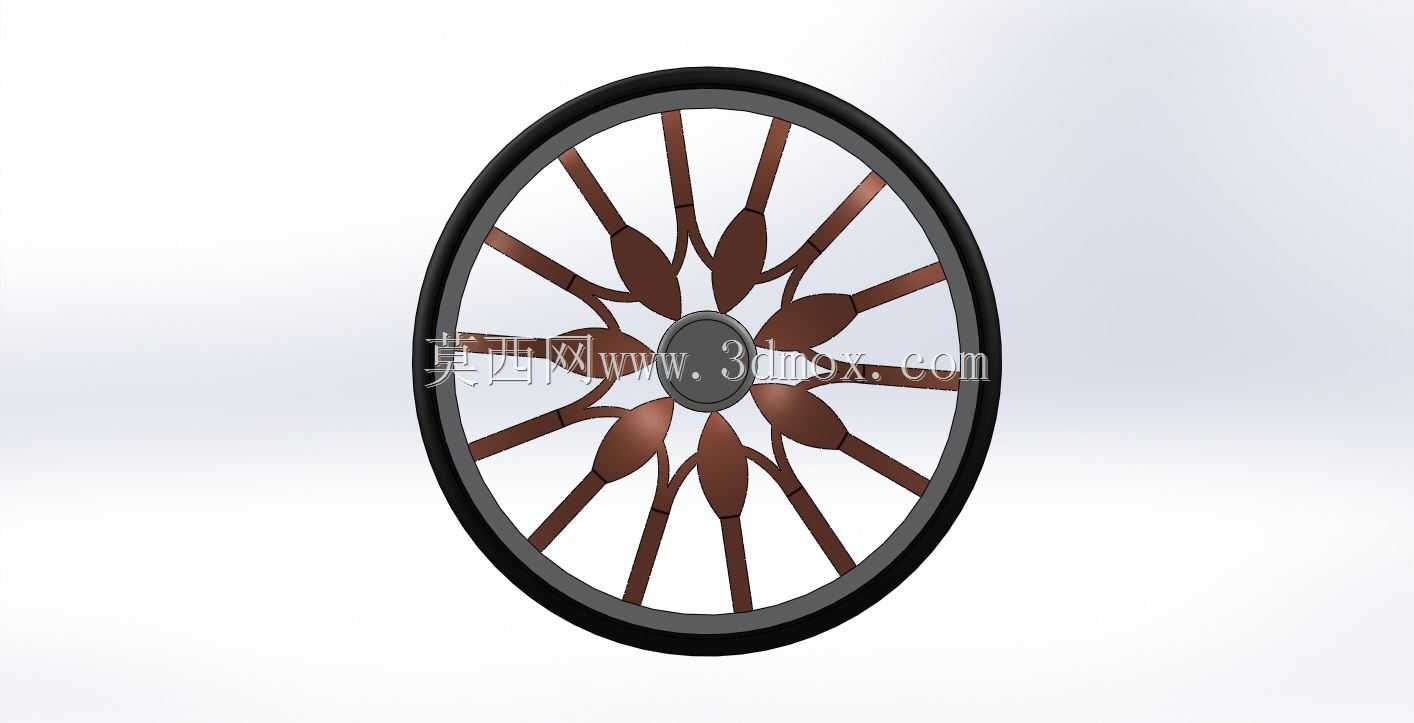

　　整轮的结构分为三个核心部分：外层的轮辋、中间的放射状辐条组、中心的轮毂安装位。外层轮辋采用环形等截面设计，截面厚度根据常规轻型行走场景的载荷做了匹配，轮辋的内圈开有和辐条端部配合的定位槽，每一根辐条的外端都嵌入槽内做限位，装配的时候不需要额外做复杂的焊接或者粘接定位，靠结构本身的过盈配合就能实现周向固定，避免轮体转动的时候辐条出现窜动。中间的辐条组采用对称放射排布，每根辐条不是等直径的直杆结构，而是在辐条中段做了加宽的叶形截面，这个设计不是单纯为了视觉效果，从受力角度来说，辐条中段是弯矩传递的核心区域，加宽截面可以在不增加整体重量的前提下提升辐条的抗弯模量，就算遇到路面不平整带来的径向冲击，也能把冲击力均匀分散到相邻的辐条上，不会出现单根辐条断裂的问题。辐条靠近轮毂的一端做了收窄处理，和中心轮毂的外周卡槽一一对应，所有辐条在轮毂位置呈环形均匀排布，相邻辐条的间距完全一致，保证整轮转动的时候动平衡处于合格范围，低速转动的时候不会出现明显的偏摆抖动。

　　中心的轮毂是整轮的安装基准，内孔预留了标准轴件的配合尺寸，轮毂的轴向宽度比轮辋的宽度略窄，安装的时候轴端的固定件不会突出到轮辋的外侧，避免和外部的轮面装饰或者地面障碍物发生剐蹭。轮毂和辐条的配合位置做了环形凸台，凸台的高度刚好可以抵住每根辐条的内端面，给辐条提供轴向的支撑，就算轮体受到侧向的推力，比如转向的时候产生的侧向载荷，辐条也不会从轮毂的卡槽里脱出。在做三维建模的时候，每一个配合面都预留了合理的装配公差，辐条和轮辋、轮毂的配合采用基孔制的过渡配合，既方便手工装配，也能保证装配完成后整轮的结构刚性，不需要额外增加紧固件就能满足使用需求。

　　从安装边界来看，整轮的径向尺寸适配常规轻型载具的轮位安装空间，轮辋的轴向宽度控制在常规脚轮的安装尺寸范围内，不需要对原有设备的轮架做额外改造就能直接替换安装。轮辋的外表面是光滑的环形面，如果是用于硬质路面行走，可以在外侧加装橡胶胎面来提升摩擦力，如果是用于室内展陈场景，直接使用原结构的轮面就能满足视觉需求，不会刮伤室内的地坪漆面。在结构验证的时候，针对轮体的径向载荷做了模拟分析，当整轮承受额定垂直载荷的时候，每根辐条的应力都处于材料的许用应力范围内，轮辋的最大变形量控制在毫米级，完全满足低速轻型场景的使用要求。和常规的金属辐条轮相比，这款结构的零件拆分更合理，所有辐条都是统一规格的零件，加工的时候只需要开一套模具就能生产所有辐条部件，大幅降低了生产加工的成本，装配的时候也不需要复杂的工装，按照定位槽依次嵌入辐条就能完成整轮的组装，后期如果单根辐条出现损坏，也可以单独替换损坏的部件，不需要更换整轮，降低了后期的维护成本。

　　在设计的时候也考虑了不同场景的适配性，如果是用于户外载具场景，可以把辐条和轮辋的材料替换为工程塑料或者防腐木材，提升耐候性；如果是用于室内展陈场景，可以直接采用木质材料做表面涂饰，还原复古车轮的质感。整轮的转动中心和安装轴的同轴度在建模的时候做了严格的约束，所有辐条的长度误差控制在极小范围内，保证装配完成后轮体的圆度符合要求，转动的时候不会出现卡顿或者偏心磨损的问题。针对侧向受力的场景，轮辋的内侧做了加厚的环形筋，筋条的位置和辐条的外端对应，把侧向力直接传递到辐条组上，避免轮辋受到侧向冲击的时候出现变形开裂。
