带导流涵道的六叶螺旋桨轮结构设计

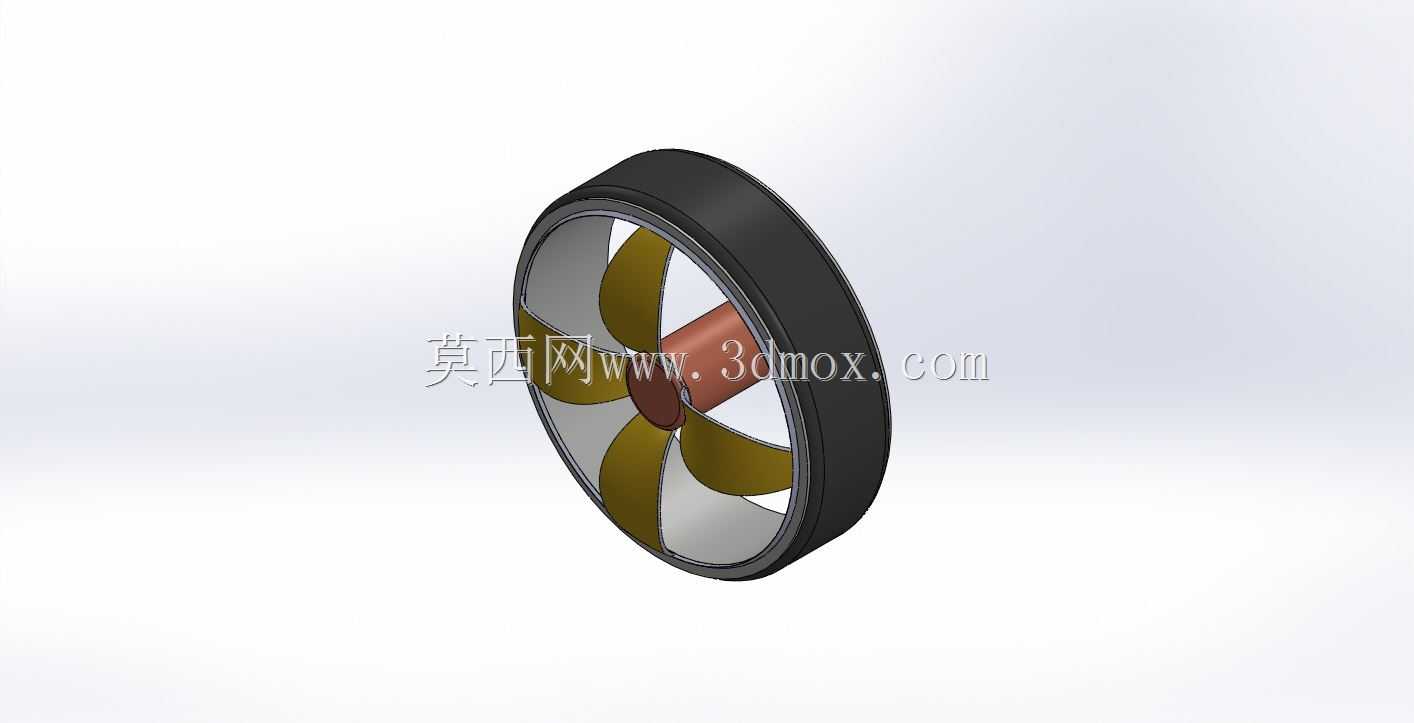

　　这款带环形外涵道的六叶螺旋桨轮结构，常应用在小型涵道动力推进场景中，比如微型水下推进装置、桌面级涵道通风设备、小型无人航行器的动力端，也可作为小型气动输送系统的增压叶轮组件使用。和常规无外框的裸露螺旋桨不同，外围的环形涵道首先能约束叶尖涡流，降低桨叶转动过程中的叶尖能量损耗，提升动力输出效率，同时环形外框可以起到防护作用，避免转动的桨叶触碰外部线缆、结构件或者操作人员，在紧凑安装空间里的适配性更强。

　　从结构设计逻辑来看，中心的轴套段做了适配标准微型传动轴的内孔设计，轴套外壁做了圆弧过渡，和六片曲面桨叶平滑衔接，避免应力集中。六片桨叶采用等距周向排布，翼型截面从根部到叶尖做了连续的扭角变化，根部扭角更大、叶尖扭角逐步收窄，匹配不同半径位置的线速度差异，保证桨叶各个截面都能以合理攻角切割气流或者水流，减少紊流产生。桨叶的叶尖和外涵道内壁之间预留了极小的均匀间隙，既保证转动过程中不会出现剐蹭，又能尽可能缩小间隙降低叶尖泄漏损失。外涵道的外壁做了等厚度设计，内壁则做了和桨叶叶尖轨迹匹配的圆柱面，涵道的前后端面做了微小的倒角处理，减少流体进入涵道时的入口阻力。

　　在安装边界上，这款轮结构的轴向尺寸紧凑，整体径向尺寸和涵道外径保持一致，安装时可以直接通过中心轴套和驱动轴配合，采用顶丝或者键连接传递扭矩，涵道外壁预留有安装固定位，可以直接和设备的安装支架通过紧固件连接，不需要额外设计复杂的涵道固定结构。实际应用中，这类结构在低速小载荷推进场景下的稳定性优于裸露螺旋桨，因为外涵道的存在可以让流体在进入桨叶区域前先经过整流，减少来流紊流对桨叶工作状态的干扰，降低转动过程中的振动和噪音。

　　设计过程中需要重点控制几个尺寸公差：首先是桨叶叶尖和涵道内壁的同轴度，要是同轴度偏差过大，会出现局部间隙过小剐蹭、局部间隙过大损失效率的问题；其次是六片桨叶的角度一致性，单片桨叶的角度偏差会导致转动时动平衡超标，带来明显的振动，影响驱动电机的使用寿命；另外中心轴套的内孔和涵道的同轴度也需要严格控制，避免安装后整个轮结构出现偏心转动的情况。桨叶的曲面造型需要兼顾流体效率和结构强度，根部和轴套衔接的位置做了加厚处理，承受转动时的离心力载荷，叶尖位置厚度适当减薄，降低转动惯量，让驱动启动过程更平顺。

　　在不同的应用场景下，这款结构可以适配不同的材质方案，比如用于气动通风场景可以采用轻质注塑材质，降低整体重量；用于水下推进场景可以采用耐水腐蚀的工程塑料或者金属材质，保证长期在水环境下工作不会出现腐蚀变形。和常规的多叶无涵道叶轮相比，这款结构的集成度更高，不需要额外设计导流防护外罩，安装时的零件数量更少，整体装配流程更简单，在小型化、紧凑型的动力设备里有很高的适配价值。实际选型时，需要根据设备需要的推力或者风量参数，匹配对应的驱动转速，因为涵道结构的存在，这款轮结构在相同转速下的输出效率比同直径裸露螺旋桨高15%左右，同时噪音水平更低，适合对噪音控制有要求的室内小型通风设备或者近距离操作的小型动力装置。
