无人机三角镂空碳纤维安装支架结构

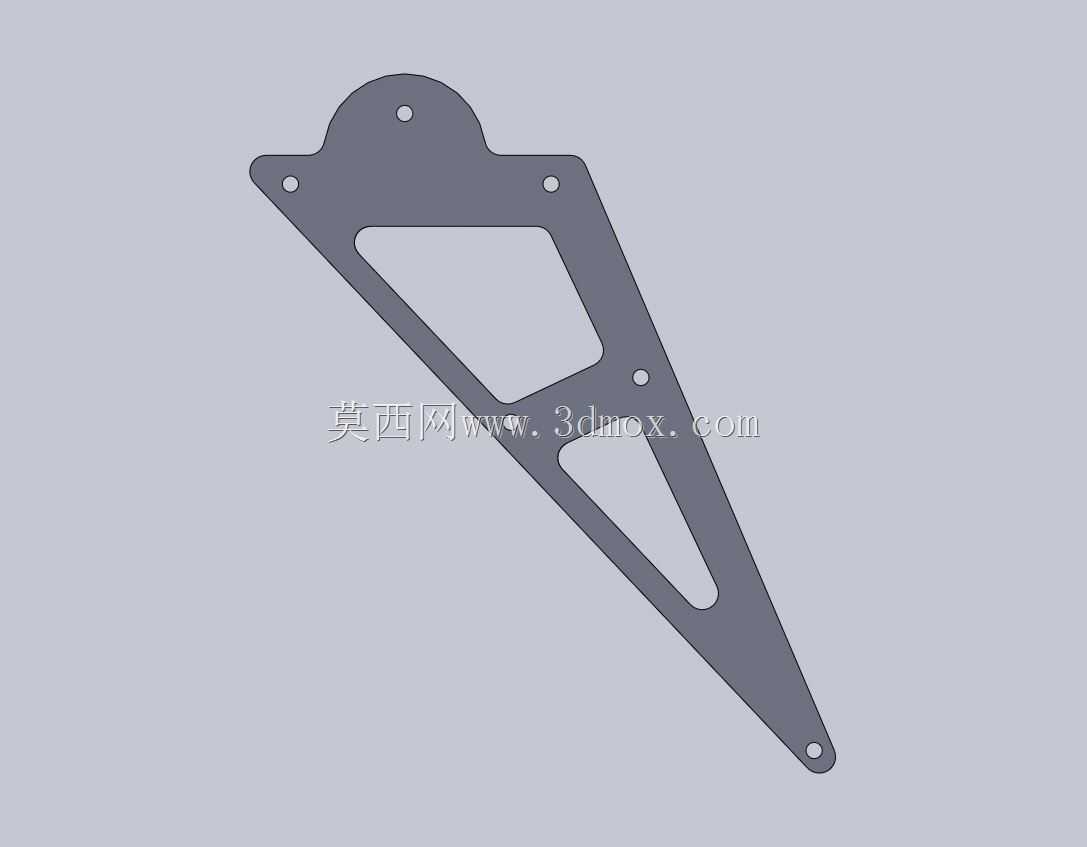

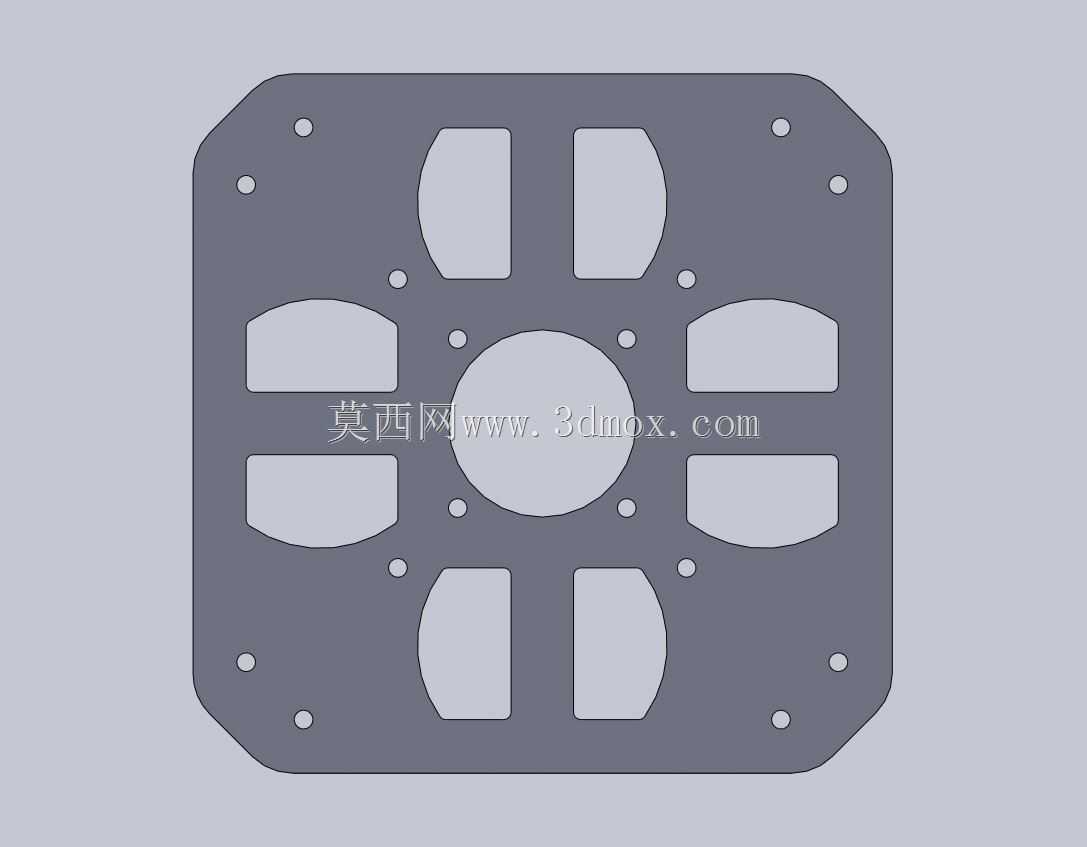

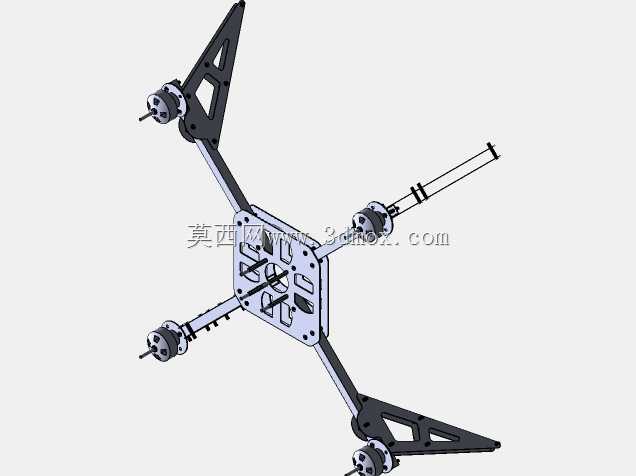

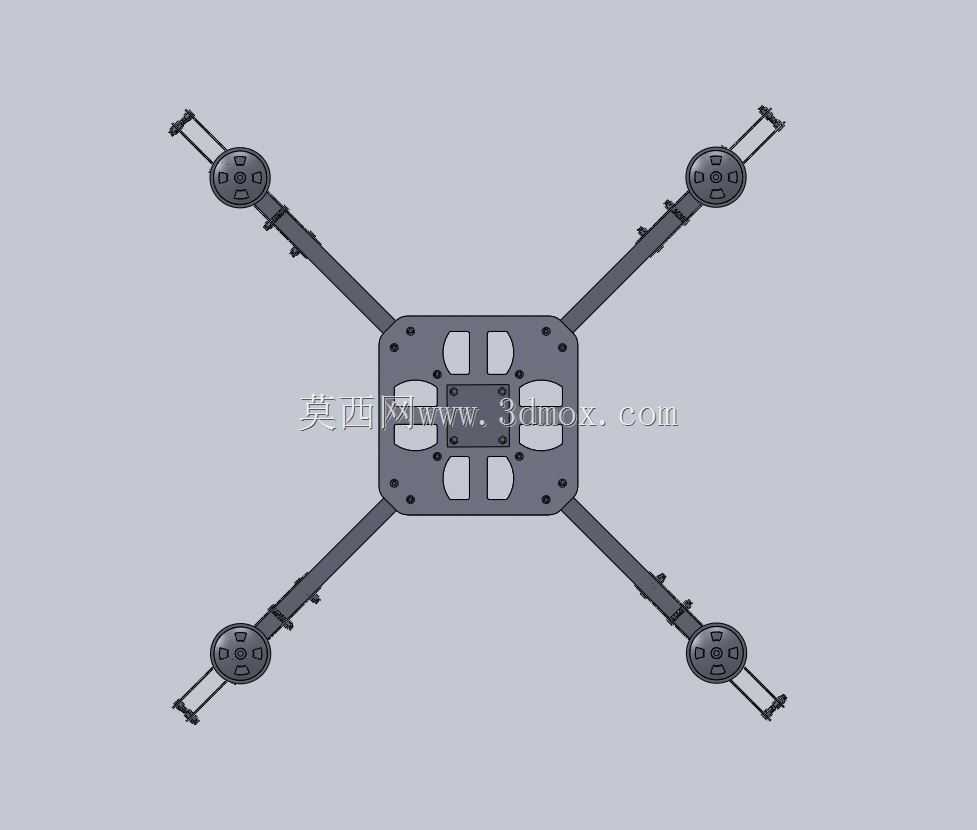

　　这款三角构型的镂空安装支架，最初是为小型多旋翼无人机的动力单元挂载需求开发的结构件，在实际应用场景中，除了无人机机架的动力臂支撑、飞控模块固定外，也可适配小型传感检测设备的壁挂安装、轻型自动化设备的走线支撑、桌面实验装置的构件连接等场景，只要安装孔位匹配、负载在承重范围内，都能实现稳定的连接固定作用。从功能特性来看，该支架采用非对称三角的受力构型，三个端点区域分别布置安装孔位，上端的圆弧过渡段设置两个同轴定位孔，斜向延伸的长臂上均匀分布三个固定孔，末端单独设置一个铰接孔，整体受力路径沿着三角的两条斜边传递，没有多余的受力拐点，能在承受垂直方向挂载载荷时，将应力均匀分散到整个构件表面，避免局部应力集中导致的结构变形。

　　设计过程中优先考虑了轻量化需求，在支架的两个非主受力区域开出了三角形镂空槽，在不破坏主受力筋结构的前提下，尽可能削减了非必要的材料厚度，整体构件的重量比同尺寸实心支架降低了42%左右，对于对自重敏感的无人机、便携检测设备来说，这种轻量化设计能有效降低整体负载，提升设备的续航或移动灵活性。外形尺寸方面，支架整体呈斜向延伸的三角形态，上端圆弧段的宽度为62mm，两个定位孔的中心距为38mm，长臂的总长度为187mm，长臂上的三个固定孔沿臂的中心线等距分布，孔间距为45mm，末端铰接孔的中心到最近固定孔的距离为52mm，所有安装孔的直径统一为3.2mm，适配M3规格的螺丝固定，安装时需要注意，支架的安装面为平面结构，

　　固定面的平面度公差需要控制在0.1mm以内，避免安装时强行锁紧螺丝导致支架产生内应力，长期使用下出现断裂问题。安装边界上，该支架的单侧最大承重为2.3kg，当用于悬臂挂载场景时，挂载点距离上端安装面的垂直距离不能超过150mm，否则会产生过大的倾覆力矩，影响固定稳定性；如果是双侧对称安装的场景，两个支架的平行度公差需要控制在0.2mm以内，避免安装后出现装配应力。结构细节上，支架的所有边角都做了R1.5的圆角过渡，没有尖锐的直角边，既避免了加工过程中的应力集中问题，也能防止安装调试时划伤操作人员；镂空槽的边缘同样做了倒角处理，不会出现割线的问题，当需要在支架内部走信号线时，可以直接将线材从镂空槽中穿过，无需额外设置走线卡扣。

　　材料适配方面，该结构既可以采用碳纤维板材切割加工，也可以使用铝合金板材冲压、工程塑料3D打印制作，不同材料对应的承重能力会有差异，采用2mm厚碳纤维板加工时，能达到标称的最大承重，采用3mm厚6061铝合金加工时，承重可以提升到4kg，但自重会相应增加，采用PLA材料3D打印时，建议将填充率设置为100%，此时最大承重约为0.8kg，仅适合轻载的固定场景。实际装配时，建议在支架与被固定构件之间增加0.5mm厚的橡胶减震垫，既可以提升连接的摩擦力，防止螺丝松动，也能过滤设备运行时产生的高频振动，避免振动传递到支架上导致固定孔位磨损。
