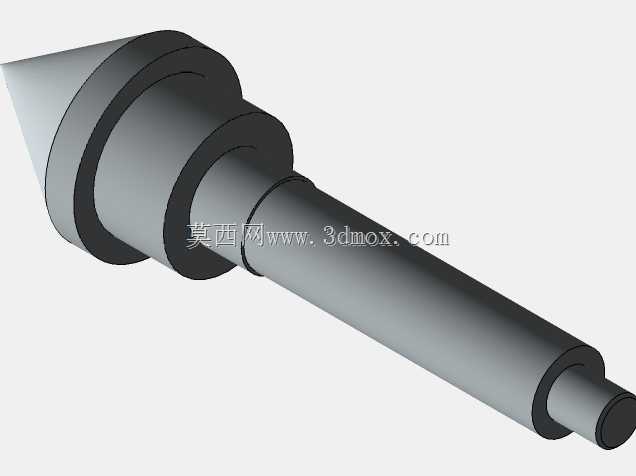

车床顶尖回转顶针实体结构设计

　　在普通卧式车床、数控车床的轴类零件加工工序里，顶尖是直接决定装夹同轴度、加工稳定性的核心配套工装，本次设计的回转式车床顶尖，针对常规轴类件、长杆类零件的两顶装夹场景做结构优化，适配多数中小型车床的尾座安装接口。从实际加工场景出发，车间日常加工直径3-80mm、长径比不超过25的轴类工件时，固定顶尖容易因主轴带动工件转动产生的摩擦热出现烧尖、工件端面顶伤问题，回转顶尖通过内部轴承结构实现顶尖头随工件同步转动，能大幅降低接触位置的摩擦阻力，减少高速切削时的热变形累积，避免工件因热伸长出现的弯曲变形问题。设计阶段首先确定安装边界，尾座锥柄采用标准莫氏锥度，适配市面多数中小型车床的尾座锥孔，安装时只需擦拭干净锥面配合部位，

　　将锥柄推入尾座锥孔后锁紧即可，无需额外调整安装同轴度，锥柄与主体轴身采用一体式结构设计，避免装配式结构带来的连接间隙，保证整体刚性。顶尖头部采用60度锥角设计，这一机加工通用顶尖角度，能适配绝大多数轴类零件端面的中心孔尺寸，不管是A型不带护锥中心孔还是B型带护锥中心孔，都能实现稳定的锥面贴合，接触应力分布均匀，不会出现局部应力集中导致的顶尖头磨损过快问题。主体轴身做阶梯轴结构设计，从锥柄位置向顶尖头方向依次设置轴承安装位、密封槽、锁紧台阶，内部配置两套深沟球轴承承受径向切削力，搭配一套推力球轴承承受轴向顶紧力，这种轴承组合方式既能承受粗加工时较大的径向切削载荷，也能承受尾座顶紧时的轴向压力，

　　在大进给量粗车工序中也不会出现顶尖窜动问题。密封结构采用内置式橡胶密封圈，能阻挡车削过程中产生的铁屑、切削液进入轴承内部，避免轴承磨损卡滞，延长工装的维护周期，日常使用时只需定期在注油孔加注润滑脂即可，无需频繁拆解维护。顶尖头部分采用硬质合金镶件设计，与主体轴身过盈压装结合，硬质合金材质的顶尖头硬度可达HRA90以上，耐磨性能远优于普通碳素结构钢，即使连续加工铸铁、45号钢等常见机加工材料，顶尖头的磨损量也能控制在很小范围内，长期使用也能保证顶尖的定位精度。整体结构做动平衡校正，最高适配转速可达3000r/min，既能满足低速大进给的粗加工需求，也能适配有色金属件、小直径轴类件的高速精加工需求，精加工时工件的圆度跳动可控制在0.

　　005mm以内，满足IT6级以上的加工精度要求。从安装尺寸来看，整体总长控制在165mm，最大外圆直径32mm，安装后伸出尾座端面的长度不超过120mm，不会干涉车床刀架的正常走刀路径，加工长轴时也不会出现刀架与顶尖碰撞的问题。在实际使用场景中，除了常规的外圆车削工序，该顶尖也可适配外圆磨床、铣床上的轴类零件分度装夹，只要设备尾座锥度匹配即可通用，不需要额外制作过渡套。设计过程中特意规避了薄壁结构，所有受力部位的壁厚都不小于5mm，即使出现意外撞刀情况，也不会出现顶尖断裂、崩飞的安全隐患，符合车间安全生产的要求。顶尖尾部设计有扁尾结构，方便拆卸时用斜铁楔入尾座套筒的拆卸槽将顶尖顶出，更换不同规格顶尖时操作便捷，不需要额外的拆卸工具。
