龙门式三坐标XYZ测量机结构设计

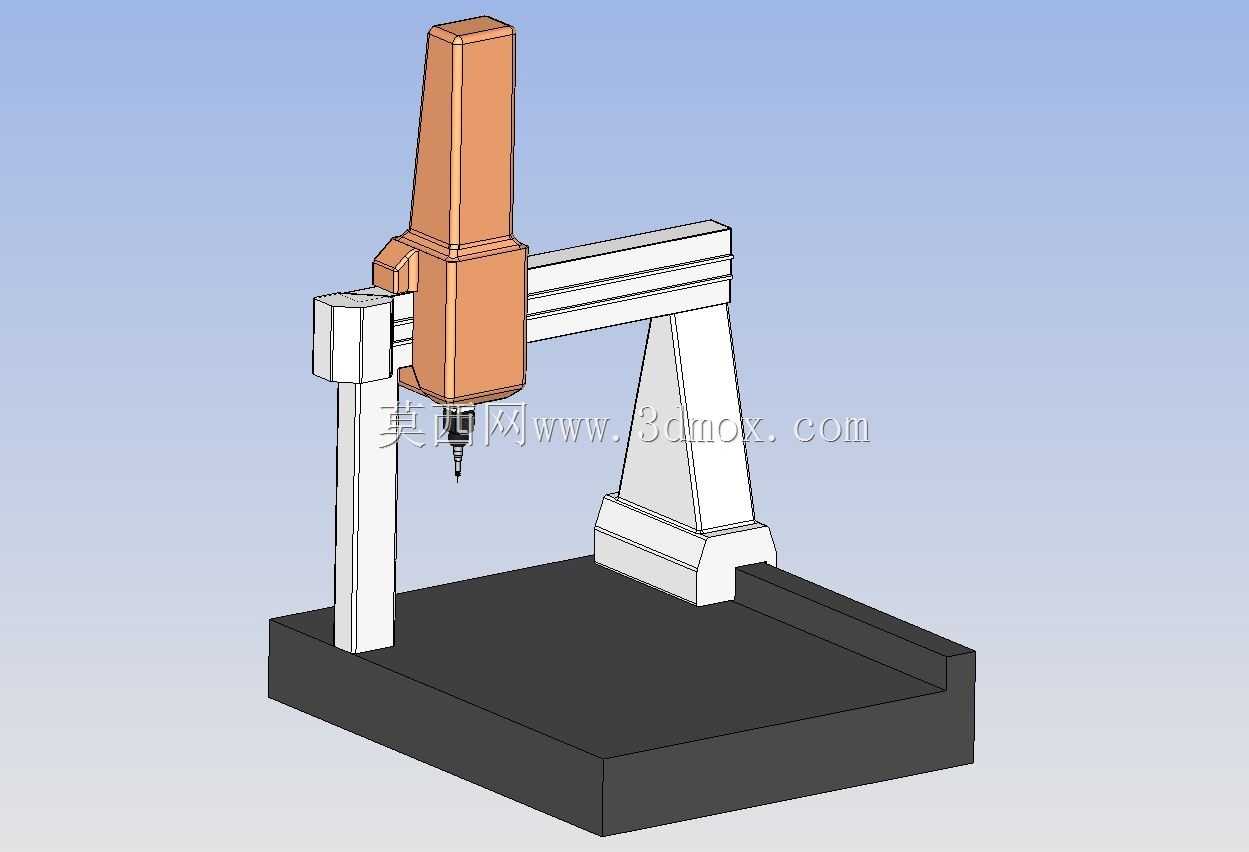

　　这款龙门式XYZ测量设备的结构设计，核心围绕大尺寸工件的精密检测场景搭建，区别于传统桥式三坐标的行程限制，龙门架构的双侧支撑设计能覆盖更大的测量幅面，常见于汽车整车覆盖件、大型模具型腔、航空结构件的形位公差检测环节，在车间计量室、第三方检测实验室的工位布局中，这类设备通常需要预留足够的安装维护空间，底座作为整台设备的精度基准，采用整体式花岗岩材质的设计思路，能有效抵消车间环境温度波动带来的形变影响，安装时需要对底座平面做水平度校准，平面度公差需控制在0.02mm每米范围内，避免后续轴系运动出现直线度偏差。Z轴主轴部分采用垂直滑动的布局设计，前端搭载测头安装接口，可兼容接触式触发测头、扫描测头等不同检测配件，

　　主轴的配重结构集成在滑座内部，能保证垂直方向运动的平稳性，避免下行过程中出现爬行抖动，影响测量数据的重复性。X向横梁架设在两侧Y向立柱滑座上，横梁的截面采用封闭箱型结构设计，在减轻自身重量的同时保证足够的抗弯刚度，运动过程中横梁的挠度变形会直接影响X轴全行程的测量精度，设计时通过有限元仿真对横梁壁厚、加强筋布局做了多轮优化，将全行程下的静态挠度控制在微米级范围。两侧Y向导轨分别安装在底座的两侧台面上，双驱同步的传动设计能避免长行程运动下的横梁扭摆，导轨选型采用高精度滚柱直线导轨，配合光栅尺做全闭环位置反馈，能保证各轴的定位精度满足精密检测的要求。设备的操作空间完全开放，工件可通过吊装从正面、侧面多个方向放置到底座工作台上，

　　不需要复杂的上下料辅助机构，对于重量较大的重型工件，底座的承载能力经过强化设计，可支撑数吨重的模具、铸件完成全尺寸检测。在结构细节处理上，各轴的滑座都设计了防尘密封结构，能阻挡车间环境中的粉尘、切削液雾进入导轨和传动部件内部，延长设备的维护周期，电缆、气管的走线采用拖链内置布局，避免运动过程中管线拖拽带来的干涉风险。从安装边界来看，设备整体占地尺寸需要结合行程范围预留周边操作空间，后侧需要预留电气柜安装与维护通道，正面需要预留工件吊装的操作距离，顶部需要预留Z轴向上运动的安全行程空间，避免与厂房顶部的起重设备发生干涉。这类测量设备的结构设计逻辑，始终围绕精度稳定性、操作便利性两个核心方向展开，区别于生产线上的加工设备，

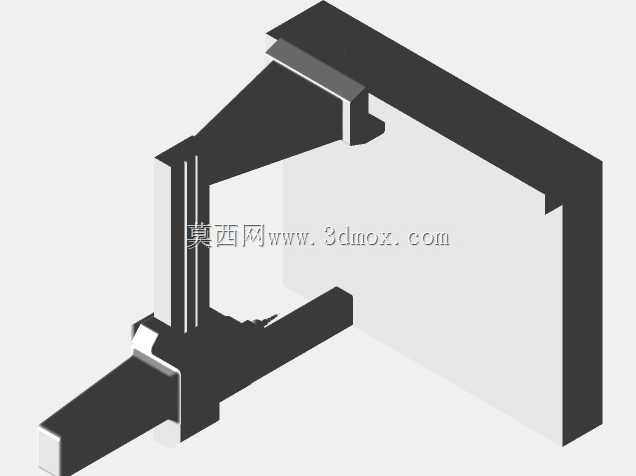

　　它的运动速度不需要过高，但运动的平稳性、位置反馈的分辨率要求远高于普通加工机床，每个轴系的阻尼匹配都经过反复调试，保证低速运动时无爬行，高速运动时无过冲，在实际检测作业中，设备可通过编程完成工件表面多点位的自动测量，直接输出尺寸、形位公差的检测报告，替代传统手工量具的检测方式，大幅提升大型工件的检测效率，同时降低人工测量带来的人为误差。在建模过程中，各部件的装配关系严格按照实际设备的装配层级搭建，导轨副、传动副的配合间隙都做了还原，可作为测量设备结构设计、计量工位布局规划的参考模型，也可用于相关专业的教学演示，帮助从业者理解龙门式三坐标设备的结构组成与运动原理。
