环形四叶气动旋转执行机构结构设计

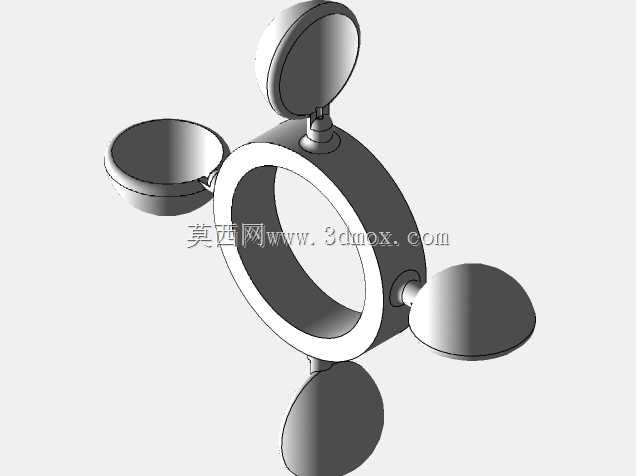

　　在气动输送、流体换向、小型工装旋转驱动这类工况里，经常会遇到需要在环形安装空间内实现周向旋转动力输出的需求，常规的轴式旋转气缸要么安装空间不匹配，要么无法适配环形管路的穿接需求，这款环形四叶结构的气动旋转装置就是针对这类场景做的定向结构设计。从结构布局来看，主体采用中空环形基座作为核心承载件，中空内径预留了足够的穿接空间，可直接套设在圆形管路、柱状工装的外侧完成安装，不需要额外设计转接支架，安装边界完全贴合环形包覆的需求，不会占用管路轴向的额外安装空间，对于空间紧凑的气动回路布局非常友好。四个桨叶式驱动端沿环形基座周向90度均匀分布，每个桨叶通过独立的铰接转轴与基座连接，铰接位置做了密封槽预留，可嵌入气动密封件实现驱动腔的压力密封，

　　当压缩空气从基座的进气口进入对应腔室时，会推动桨叶绕铰接轴产生摆角，四个桨叶的摆动力矩通过基座内部的配流通道耦合，最终带动整个环形基座绕中心轴线产生连续旋转输出，这种分布式桨叶驱动的设计，相比传统单叶片旋转气缸，输出力矩更均匀，不会出现单叶片驱动的死点问题，在低气压工况下也能稳定启动。从实际用途来看，这款结构可直接用在气动管道的旋转接头上，解决固定管路与旋转管路之间的气路连通问题，比如自动化生产线的旋转工作台气路供给、喷涂设备的旋转喷枪供气、包装设备的旋转工位气路驱动，都可以用这类结构替代传统的轴式旋转接头，不需要重新设计管路的穿轴结构，直接套设在现有主轴外侧就能完成安装，大幅降低改造的设计工作量。

　　设计过程中特意将每个桨叶的外形做了圆弧过渡处理，桨叶的迎气面做了倾角优化，压缩空气作用在桨叶面上的力可以更高效地转化为旋转力矩，同时桨叶与基座之间的铰接间隙控制在0.02mm以内，既保证转动灵活性，又能减少压缩空气的内泄漏，提升气动效率。安装尺寸方面，环形基座的外径根据常规气动管路的通用规格做了适配，中空内径可覆盖常见的20mm到80mm管径范围，四个桨叶展开后的最大旋转外径控制在基座外径的1.8倍以内，旋转过程中不会和周边的管路、结构件产生干涉，安装时只需要通过基座上预留的三个周向均布的沉头孔，就能将旋转部分与固定部分完成连接，不需要复杂的对中工序，普通装配人员就能快速完成安装调试。在功能特性上，这款结构没有复杂的齿轮、

　　连杆传动部件，所有运动部件只有四个铰接桨叶和环形基座本体，故障点非常少，日常维护只需要定期更换铰接位置的密封件就能长期稳定运行，相比带齿轮减速的气动旋转装置，运行噪音更低，响应速度更快，适合频繁正反转切换的工况。另外，这种四叶对称的结构设计，旋转过程中的动平衡性能更好，在高速旋转工况下不会产生明显的振动，对于转速要求在300rpm以内的气动旋转场景，不需要额外做动平衡校正就能直接使用。设计时还考虑了不同工况的适配性，基座和桨叶的材质可根据使用介质更换，普通压缩空气工况用硬质铝合金做硬质阳极氧化处理就能满足耐磨和防腐需求，如果是有腐蚀性气体的工况，可更换为304不锈钢材质，密封件也可根据介质温度选择丁腈橡胶或者氟橡胶材质，适配不同的工业使用场景。很多做气动设备改造的工程师经常会遇到现有设备主轴已经固定，没有多余轴端空间安装旋转驱动部件的问题，这种环形包覆式的气动旋转结构刚好填补了这类安装场景的空白，不需要改动原有设备的主轴结构，直接在主轴外侧加装就能实现旋转动力输出或者气路旋转连通的功能，大幅降低设备改造的成本和周期。
