三翼式指尖旋转解压轴承结构

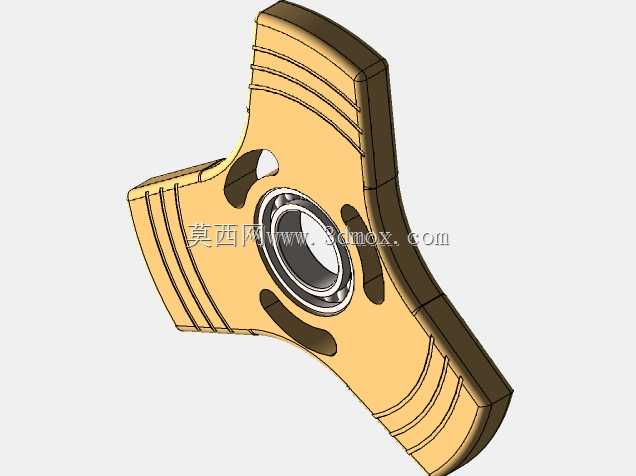

　　这款三翼式旋转构件的核心应用场景覆盖日常手部解压、精密转动演示教学、小型文创摆件装配多个领域，日常使用中依靠中心轴承的低摩擦阻力实现长时间平稳转动，用户单手持捏即可拨动翼片完成旋转动作，相比普通两叶结构的同类产品，三翼对称布局在转动时的动平衡表现更优，高速转动下不会出现偏摆抖动的问题，握持时的配重反馈也更贴合手指发力习惯。从功能特性来看，构件中心嵌入标准深沟球轴承，内圈可作为固定握持位，外圈与三翼主体过盈配合，转动时轴承内外圈相对运动，配合预压的润滑脂能实现长达数分钟的无动力持续旋转，翼片表面加工的多道环形凹槽一方面增加了拨动时的手指摩擦力，避免打滑脱手，另一方面也优化了整体配重分布，让转动惯量分布更均匀，

　　不会出现局部配重过大导致的转动卡顿。设计阶段首先确定了中心轴承的安装边界，选用的标准微型轴承外径12mm、内径6mm、厚度4mm，主体三翼结构的外轮廓最大回转半径控制在40mm以内，整体厚度与轴承厚度保持一致为4mm，确保安装后轴承端面与主体端面齐平，不会出现突出刮手的问题；三翼的夹角严格按照120°均分设计，每片翼片的末端做了R3的圆角过渡，边缘全部做0.5mm的倒角处理，避免锐边划伤使用者，翼片上开设的三个异形减重孔，在不影响结构强度的前提下降低了整体自重，同时也让转动时的风阻更小，延长了空转时长。实际建模过程中，先绘制中心轴承的安装基准圆，再以圆心为阵列中心绘制三翼的外轮廓草图，拉伸凸台后对翼片表面做等距凹槽的切除特征，

　　随后在对应位置绘制减重孔的异形轮廓做贯通切除，最后对所有锐边做圆角和倒角处理，装配时将轴承外圈与主体的安装孔做0.02mm的过盈配合模拟，确保实际装配时轴承不会松脱，内圈预留0.1mm的间隙方便手指捏持固定。从安装适配性来看，这款构件不需要额外的固定基座，单独使用时手指捏住中心轴承内圈即可操作，若要集成到其他文创摆件或者解压玩具中，只需要在轴承内圈穿入对应直径的固定轴即可完成安装，主体的三翼外轮廓没有突出的安装结构，不会和周边其他构件产生运动干涉，整体尺寸控制在掌心可握持的范围内，日常携带也不会占用过多空间。结构强度方面，主体采用一体化加工的结构设计，没有拼接焊缝或者连接螺丝，翼片的最薄位置厚度不小于2mm，日常跌落或者正常拨动使用不会出现断裂变形的问题，中心轴承的安装孔做了0.1mm的导入倒角，压装轴承时不会刮伤轴承外圈的配合面，能保证装配后的同轴度误差控制在0.02mm以内，转动时的径向跳动量极小，不会出现晃动感。
