1又1/4英寸耦合不扩散连接件结构设计

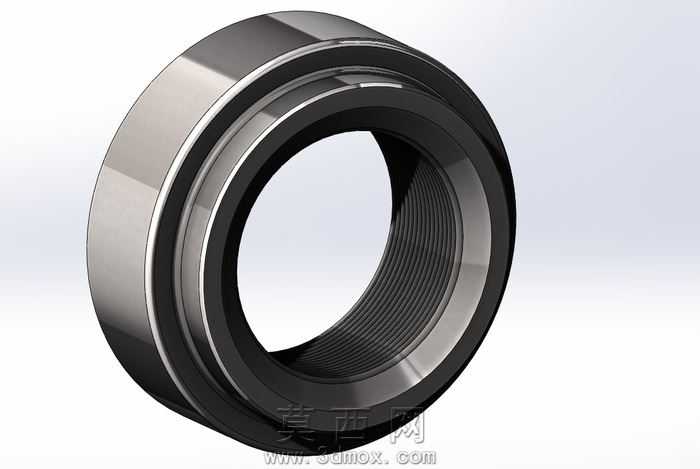

本作品为1又1/4英寸规格的耦合不扩散连接件三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，全程遵循机械加工工艺逻辑进行特征绘制，首先通过旋转凸台命令生成主体环形基体，精准控制内外径尺寸、轴向总长度以及各台阶面的位置公差，保证零件整体同轴度符合管路连接的装配要求。在内壁结构设计上，采用标准管螺纹特征进行建模，逐齿绘制螺纹牙型轮廓，严格匹配1又1/4英寸管螺纹的螺距、牙型角参数，确保螺纹连接时的密封性与咬合强度，同时在螺纹段末端设计退刀槽结构，还原真实机械加工的工艺细节，避免实际生产中出现螺纹加工不到位的问题。外圆部分设计有多道环形定位台阶，分别用于对接时的轴向限位、密封圈安装定位，每道台阶的倒角、圆角参数均按照五金管路件的行业标准设置，既去除锐边避免安装划伤，也能提升装配时的导向顺滑度。材质渲染阶段采用金属镀铬材质效果，调整材质的反射率、粗糙度参数，还原金属机加工后的亮面质感，同时对端面、外圆的加工纹理进行细节处理，区分车削加工面与抛光面的视觉差异，让渲染效果更贴近真实零件的实物状态。结构设计上充分考虑耦合连接的使用需求，整体采用对称式环形结构，无多余冗余特征，壁厚分布均匀，既保证零件整体的结构强度，能够承受管路输送时的压力载荷，也兼顾了零件的轻量化要求，避免不必要的材料浪费。建模过程中对所有装配配合面进行了公差预留设计，确保该连接件与对应规格的接头、管路能够实现无干涉装配，密封圈槽的尺寸精度经过反复校核，能够保证装配后实现可靠密封，满足不扩散连接的使用要求，整体模型特征树逻辑清晰，参数可编辑，能够直接用于后续的工程图导出、加工仿真以及装配验证环节。
