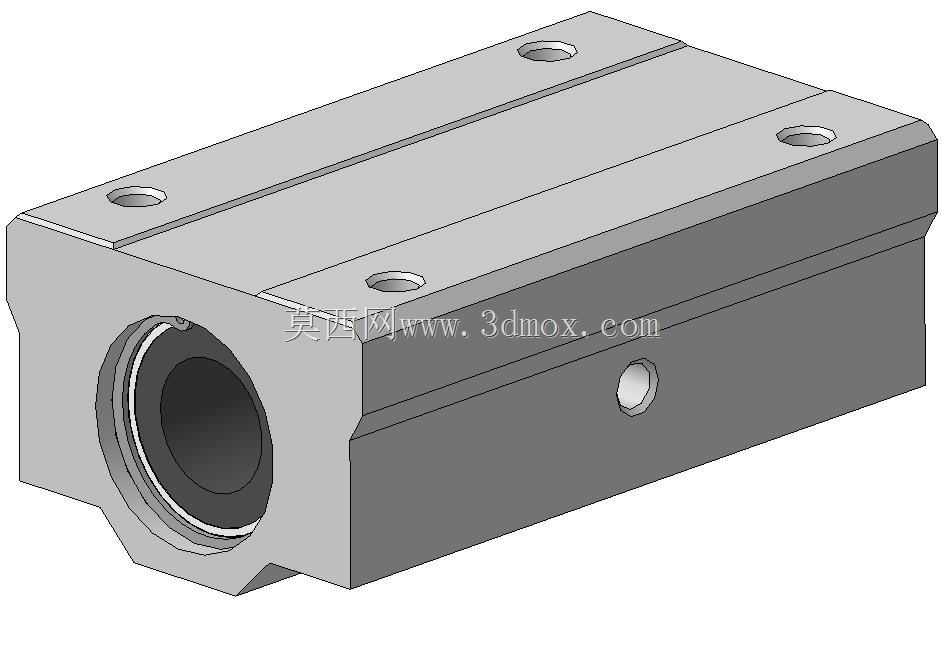

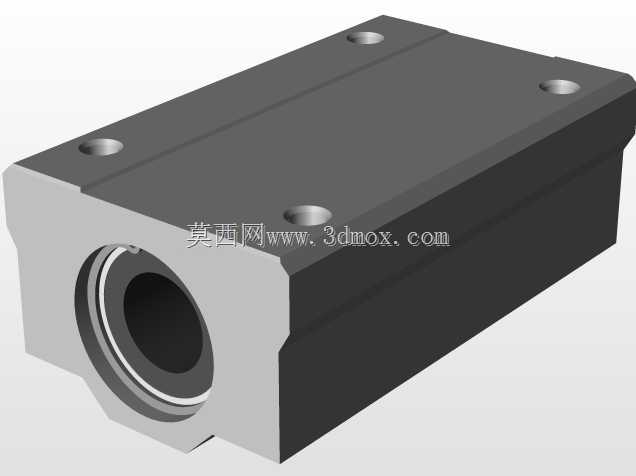

SMA12LUU箱式直线滑动轴承单元结构

　　做非标设备设计的同行大多接触过这类箱式直线滑动单元，在轻载往复导向的工况里，它的应用场景覆盖得极广——从3D打印机的Z轴升降导向，到小型包装设备的推料机构往复移动，再到检测仪器的探针位移滑台、自动化产线的小型移栽模组，但凡需要沿光轴做低阻力直线往复运动、对安装空间有紧凑要求的场合，都能见到这类结构的身影。和开口型直线轴承滑块不同，这款SMA12LUU是全封闭箱式结构，适配直径12mm的圆柱光轴使用，整体外壳采用铝合金一体加工成型，相比传统钢制滑块重量降低近60%，在对移动部件惯量有严格控制的高速轻载场景里，能有效降低驱动端的负载冗余，避免伺服电机或步进电机出现过冲、丢步的问题。

　　从结构设计逻辑来看，这款滑块的内部嵌装有带自润滑功能的线性轴承衬套，衬套内部均匀排布的循环储油槽能在长期往复运行中持续留存润滑脂，不需要频繁加注润滑介质就能维持稳定的滑动阻力，日常维护成本极低。外壳的六个安装面都做了平面度精磨处理，顶部的四个沉头安装孔采用对称排布设计，不管是正装在滑台底面做水平导向，还是侧装在立板上做垂直升降导向，都能保证安装基准面的贴合度，不会出现安装倾斜导致的卡滞、磨损加剧问题。滑块端面的密封毡圈能有效阻挡车间环境里的粉尘、切屑碎屑进入轴承内部，在木工设备、轻加工工位的导向机构里使用时，能大幅延长内部衬套的使用寿命，避免异物进入造成的光轴表面拉伤。

　　实际选型时需要特别注意它的安装边界尺寸：这款滑块的总长度为标准加长型结构，相比普通短款SMA12UU滑块，它的内部轴承支撑跨距更大，在承受偏载力矩时的稳定性更好，当滑台前端挂载小型执行器、存在倾覆力矩的工况下，加长型结构能有效降低光轴的局部接触应力，避免光轴出现局部磨损凹陷。滑块的安装孔中心距、沉孔深度都做了标准化适配，市面上常规的12mm直径光轴、配套的安装支座都能直接兼容，不需要做二次改孔加工，在设备改型、旧机构维护替换时能直接拆装更换，大幅缩短停机维护的时间。滑块侧面预留的注油孔连通内部储油腔，在长期高频率往复运行的工况下，可以通过这个注油孔定期补充润滑脂，不需要拆解滑块就能完成维护操作。

　　从实际使用的反馈来看，这类箱式直线滑块的运行阻力一致性很好，在空载状态下推动滑台移动时没有明显的卡顿点，低速运行时不会出现爬行现象，用在对位移精度有一定要求的检测、定位工位时，能保证移动过程的平顺性。和滚珠式直线滑块相比，它的结构更简单，抗冲击能力更强，在有轻微振动的工位上使用时不会出现滚珠脱落、卡滞的问题，虽然运行精度略低于滚珠导轨副，但在成本敏感、精度要求在0.1mm级别的中低速轻载场景里，它的性价比优势非常明显。设计建模时需要注意，滑块的内孔和光轴的配合间隙为标准间隙配合，建模时要预留0.02-0.05mm的间隙量，避免模拟装配时出现过盈干涉，同时要注意安装孔的沉头深度要适配常用的内六角圆柱头螺钉尺寸，保证螺钉锁紧后头部不高出滑块上表面，避免和移动路径上的其他部件发生碰撞。
