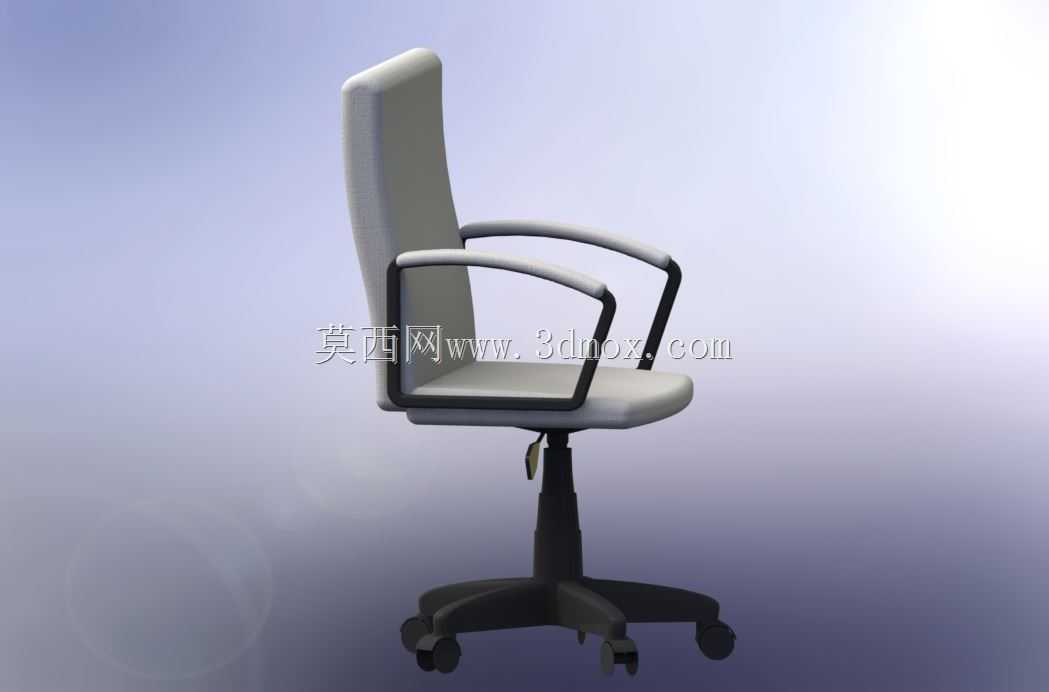

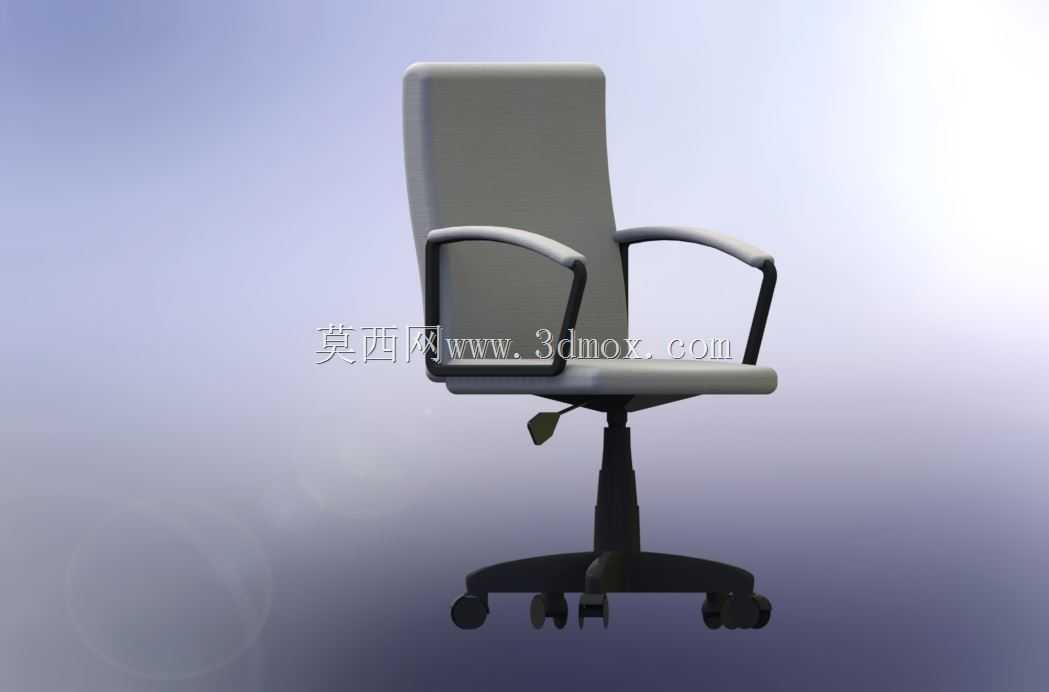

人体工学办公转椅结构设计三维数模

　　这款办公转椅的三维结构设计，首先围绕日常办公场景下的长时间坐姿使用需求展开，核心要解决的是普通座椅支撑性不足、移动不便、高度无法适配不同桌高的实际问题，在结构建模阶段就把各部件的受力边界、活动自由度做了完整的参数化定义。从实际使用场景来看，这类转椅广泛应用于开放式办公区、独立办公室、机房值守工位、设计绘图工位等需要长时间就坐的场所，不同使用场景对座椅的调节范围、承重能力、移动顺滑度的要求存在细微差异，建模过程中针对五星脚的支撑跨度、气杆的升降行程、靠背的倾斜角度都做了冗余设计，能够覆盖绝大多数常规办公场景的使用需求。

　　从功能特性来看，这款转椅采用分体式结构设计，主要分为靠背支撑组件、坐垫承载组件、扶手组件、升降气杆组件、五星脚支撑组件以及万向滚轮组件几个独立模块，各模块之间通过标准紧固件连接，既方便生产阶段的装配，也便于后期使用过程中的部件更换维护。靠背部分采用符合人体脊柱自然曲度的弧面设计，建模时参考了成年人坐姿状态下的背部压力分布数据，靠背的上沿高度刚好能够支撑到使用者的肩胛区域，下沿的腰托位置对应人体第三到第五节腰椎的位置，不需要额外添加腰靠附件就能提供足够的腰部支撑，减少长时间坐姿状态下的腰椎负荷。坐垫部分采用前缘微向下倾斜的造型，能够避免坐垫前缘压迫大腿根部血管，坐垫的深度设计预留了足够的腿部活动空间，不同身高的使用者都能找到舒适的就坐位置。

　　扶手组件采用与坐垫侧支架刚性连接的固定结构，扶手的上表面做了微弧面处理，高度刚好匹配成年人自然垂臂时的肘部高度，使用者操作键盘或者书写时，肘部能够自然搭在扶手上，减少肩部肌肉的持续紧张。升降调节结构采用常规的气弹簧升降方案，建模时完整还原了气杆的安装配合尺寸，气杆与坐垫底盘、五星脚中心安装孔的配合公差按照行业通用标准设定，不需要额外加工适配就可以直接选用市售标准气杆配件。五星脚组件采用辐射状支撑结构，五个支脚的外端安装万向滚轮，支脚的跨度经过受力验算，即使使用者倚靠靠背达到最大倾斜角度时，整个座椅的重心依然落在五个滚轮构成的支撑面范围内，不会出现侧翻风险，滚轮采用带刹车的万向轮结构，既可以在平整地面上顺滑移动，需要固定位置时也可以通过刹车结构锁定滚轮，避免座椅意外滑动。

　　在设计思路上，整个建模过程优先考虑结构的可靠性与部件的通用性，所有连接位置的安装孔位、配合尺寸都参考现有办公椅的行业通用标准，生产端不需要开制特殊模具就可以直接套用现有成熟配件，能够有效降低生产制造成本。外形尺寸方面，座椅整体最大升高状态下的总高度控制在1100mm以内，最低状态下总高度约为850mm，靠背宽度约为500mm，坐垫宽度约为480mm，五星脚的最大外接圆直径约为600mm，这个尺寸边界既能够保证足够的支撑稳定性，也不会占用过多的工位空间，常规1200mm*600mm的标准办公桌下方都有足够的空间容纳座椅，座椅推入桌下时不会与桌腿、抽屉柜产生干涉。

　　建模过程中对各部件的壁厚、连接筋位置都做了符合注塑工艺要求的处理，塑料件的壁厚均匀控制在3mm左右，受力较大的连接位置添加了加强筋结构，避免生产过程中出现缩痕、翘曲等注塑缺陷，同时也能保证部件的结构强度，金属部件如五星脚、连接支架的壁厚按照承重150kg的标准做了强度校核，正常使用状态下不会出现结构变形、断裂等问题。各活动部件的活动范围都做了限位结构设计，靠背的最大倾斜角度控制在15度以内，气杆的升降行程设置为100mm，既能够满足不同身高使用者、不同桌高的适配需求，也不会因为活动范围过大带来安全隐患。整个模型的各部件装配关系完整，没有出现干涉、错位等建模问题，能够直接用于结构评审、配件选型以及生产工艺参考。
