家用台式KENWOOD组合音响立体声音频播放设备

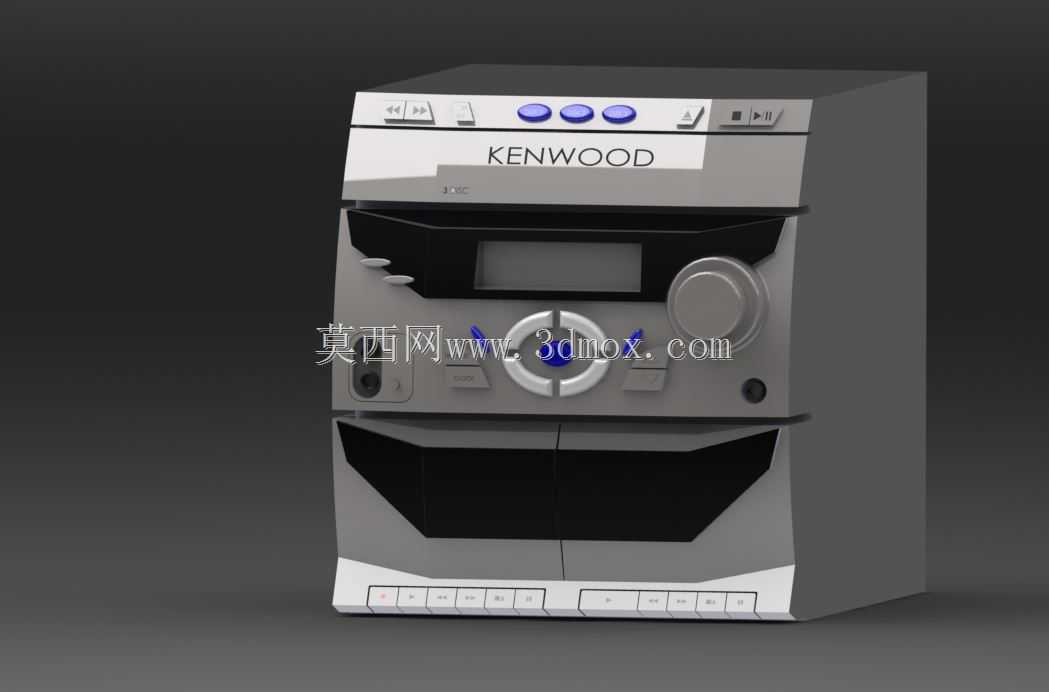

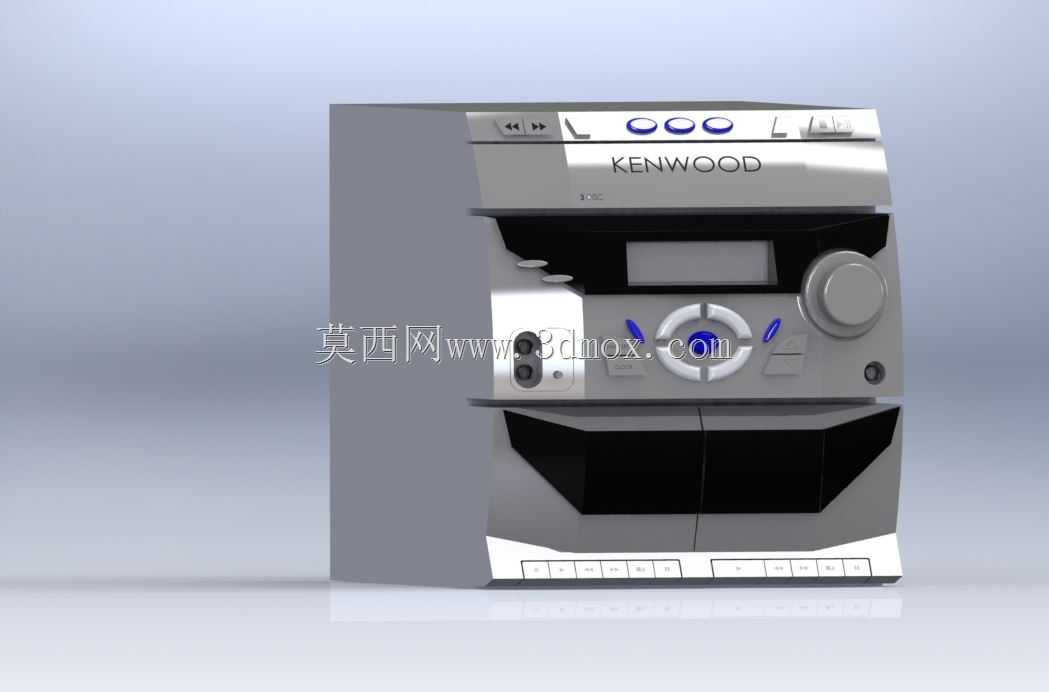

　　这款台式组合音频设备的三维建模，完全围绕家用桌面摆放场景的实际使用需求展开，建模过程中优先还原了设备各功能模块的布局逻辑与装配边界，没有做多余的艺术化夸张处理。从实际使用场景来看，这类设备主要放置于家庭客厅、书房桌面，或是小型门店的前台区域，承担音频播放、收音、外接音源放大的功能，日常使用中用户会频繁操作前面板的按键、旋钮，更换仓内的存储介质，所以建模时对前面板的操作区域做了精准的尺寸还原，确保各操作件的位置、大小、凸起高度都符合人体工学的操作范围，避免出现操作干涉的问题。

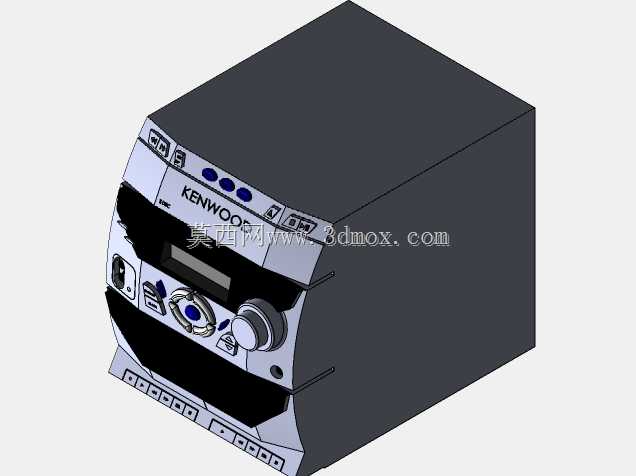

　　设备整体采用方正的立式箱体结构，建模时先确定了整体的安装边界：整体宽度控制在350mm以内，深度280mm，高度320mm，这个尺寸刚好适配常规家用书桌的层板间距，不会出现摆放时卡入层板的问题，底部预留了10mm高的支撑脚，既可以避免桌面水渍直接接触箱体底部，也能给底部的散热缝隙留出通风空间，防止长时间工作时内部功放模块积热。前面板的功能分区做了明确的层级划分，最顶部是功能按键区，布置了曲目切换、播放暂停、电源开关的轻触按键，按键的凸起高度为3mm，按压行程预留1.5mm，和实际轻触开关的装配尺寸完全匹配；按键旁布置了三个状态调节旋钮，旋钮直径15mm，表面做了防滑纹理处理，建模时还原了旋钮的齿形结构，确保手指转动时的摩擦力符合实际操作手感。

　　中部区域是CD碟片的进出仓结构，建模时还原了仓门的滑动导轨结构，仓门的开合行程预留了120mm，刚好可以容纳标准120mm直径的CD碟片，不会出现碟片进出时刮蹭仓壁的问题；仓门下方是大尺寸的音量调节旋钮，旋钮直径30mm，周边做了银色装饰圈，这个位置刚好是用户坐姿操作时手指最容易触碰的区域，符合日常操作的动作习惯。旋钮两侧布置了耳机接口、麦克风接口，接口的开孔尺寸完全按照3.5mm音频接口的标准尺寸建模，接口的沉台深度为5mm，确保常规音频插头可以完全插入，不会出现插头外露接触不良的问题。

　　下部区域是双磁带仓结构，建模时还原了磁带仓的翻盖结构，仓门的开合角度预留了110度，方便用户取放磁带，仓门下方布置了一排功能切换按键，分别对应磁带播放、收音、CD播放、外接音源的功能切换，按键的间距预留了10mm，避免用户按压时误触相邻按键。设备的顶部和侧面做了微弧的过渡处理，没有采用生硬的直角结构，既可以降低搬运时的磕碰损伤风险，也能让整体外观更贴合家用场景的装修风格，不会显得过于工业生硬。

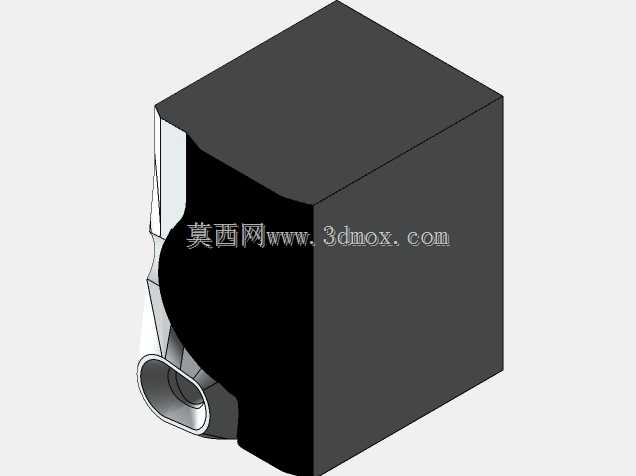

　　建模过程中对设备的装配间隙做了严格控制，各塑料壳体之间的拼接缝隙预留0.2mm，符合注塑件的实际装配公差，不会出现建模时零件干涉无法装配的问题；前面板的品牌标识区域做了下沉0.3mm的沉台，方便后续做丝印或者金属铭牌的粘贴，沉台的尺寸和标识的实际大小完全匹配。设备背部的建模也没有省略，预留了音频输入输出接口、电源接口、散热格栅的结构，散热格栅的开孔宽度为2mm，既可以保证通风散热，也能避免异物掉入设备内部，接口的位置距离底部支撑脚的高度为50mm，方便用户插拔线材时不会被桌面阻挡。

　　从结构设计的角度来看，这款设备的内部腔体做了分区处理，建模时预留了功放板、电源模块、碟片驱动机构、磁带驱动机构的安装空间，各模块之间预留了5mm的走线空间，方便内部线材的排布固定，避免线材挤压运动部件造成故障。箱体的壁厚设置为2.5mm，符合ABS塑料壳体的注塑强度要求，在按键、接口的位置做了局部加厚处理，提升这些频繁受力位置的结构强度，防止长期使用后出现开裂变形的问题。底部的支撑脚采用橡胶材质的建模还原，支撑脚的安装位置做了凸台结构，方便橡胶脚的卡接固定，不需要额外打胶或者螺丝固定，提升装配效率。
