拖拉机铲装作业刀片配套外壳结构设计

　　在农用拖拉机的前端铲装作业场景中，铲斗刀片的防护外壳是直接决定铲装效率、部件使用寿命的核心配套结构，很多一线作业的机手都遇到过刀片受土石冲击变形、连接螺栓被作物根茎缠绕卡滞、铲斗侧壁漏料的问题，这套外壳结构的设计正是针对这些田间作业的实际痛点展开。从实际作业需求来看，拖拉机配套的铲装装置主要用于农田整治过程中的土石方短距离转运、有机肥堆肥铲取、田间秸秆残茬归集、小型农田水利施工的散料装载，作业过程中刀片不仅要承受垂直方向的切入载荷，还要应对侧向的土石挤压、作物纤维的摩擦，以及潮湿土壤带来的腐蚀，因此外壳的结构设计不能只做简单的包覆，需要兼顾受力传导、间隙防护、安装适配三个核心维度。

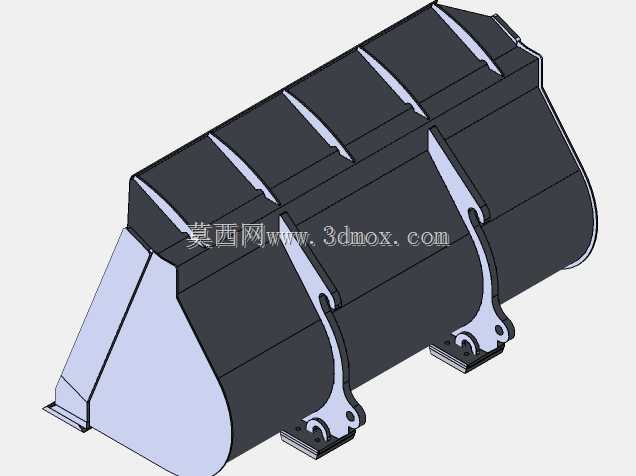

　　设计过程中首先梳理了刀片与铲斗主体的安装边界：外壳整体沿铲斗弧形轮廓排布，底部贴合铲斗刃口的安装基面，预留的安装孔位与刀片固定座的螺栓孔完全同轴，不需要对原有铲斗结构做二次打孔改造，适配多数18-40马力段小型农用拖拉机的前置铲斗安装尺寸，安装后外壳下缘与刀片刃口保留12mm的安全间隙，既不会干涉刀片切入物料的作业动作，也能完全覆盖刀片的连接螺栓区域，避免田间作业时杂草、作物根茎缠绕螺栓导致的拆卸困难。结构受力层面，外壳采用了分段式的加强筋布局，沿铲斗弧形曲面设置三道纵向加强凸棱，凸棱的走向与铲装作业时物料的流动方向一致，既可以提升外壳整体的抗冲击刚度，避免大块土石撞击导致的外壳变形，也能减少物料在铲斗内壁的粘附阻力，散料倾倒时可以顺着凸棱形成的导流面快速滑落，减少残料挂壁的情况。

　　外壳的侧向连接耳板做了折弯加厚处理，与铲斗侧壁的贴合面设计了2mm的定位凸台，安装时可以快速卡入铲斗侧壁的预设卡槽，不需要反复调整孔位对齐，耳板上的连接孔采用了长圆孔设计，允许有±3mm的安装调整余量，能够适配不同厂家生产的同规格铲斗的尺寸公差，避免因为加工误差导致的安装卡滞。在刀片与外壳的衔接区域，设计了向内弯折的挡边结构，挡边与刀片背面保留3mm的均匀间隙，作业过程中可以阻挡细颗粒土壤、碎石进入刀片与铲斗主体的连接缝隙，减少连接部位的磨粒磨损，同时也能避免细料从铲斗刃口的装配间隙处漏撒，提升铲装作业的满斗率。

　　从实际作业的适配性来看，这套外壳结构的外形完全贴合铲斗的原有弧形轮廓，不会额外增加铲斗的整体宽度，在狭窄的田埂、大棚通道内作业时不会出现额外的刮蹭，外壳表面做了顺滑的圆弧过渡，没有尖锐的凸起棱角，作业过程中不会勾挂作物藤蔓、地膜等田间杂物，减少了作业中途停机清理的频次。针对潮湿水田、黏重土壤的作业场景，外壳与铲斗壁的贴合面设计了连续的密封胶条安装槽，装配密封胶条后可以避免泥浆渗入连接缝隙造成的螺栓锈蚀，后期维护拆卸时不需要额外清理缝隙内的干结泥土，大幅降低维护的工作量。

　　在建模过程中，所有的折弯圆角都参考了板材冲压的工艺要求，外凸圆角统一采用R5mm的工艺圆角，内折弯圆角匹配常用3mm厚耐磨钢板的最小折弯半径，不需要额外开模就可以通过常规的数控折弯设备加工成型，降低零部件的制造成本。安装孔位的位置度公差控制在0.2mm以内，与刀片固定座的配合面做了平面度要求，确保安装后连接紧密，不会出现作业过程中螺栓松动的情况。外壳的整体重量控制在合理区间，不会过度增加铲斗前端的负载，避免影响拖拉机前端的配重平衡，在满负荷铲装作业时，外壳可以将刀片受到的侧向冲击力部分传导到铲斗侧壁的加强梁上，分散刀片连接部位的集中应力，有效延长刀片的使用寿命，减少作业过程中刀片断裂、变形的故障概率。
