农用拖拉机后置液压装载铲斗结构设计

　　这款后置液压铲斗主要适配中小马力轮式拖拉机，针对散户农田作业、小型养殖场物料转运、乡村基建零散作业场景设计，解决了传统拖拉机仅能完成牵引作业、无法独立完成短距离散料装载转运的痛点，无需额外购置专用装载机，大幅降低小规模农业生产与乡村零散工程的设备投入成本。从实际作业适配性来看，该铲斗可完成厩肥清运、粮食散料转运、砂石土方短距离挪移、果园有机肥回填等多种作业，作业时无需对拖拉机原有动力输出系统做大幅改装，通过后悬挂三点连接结构即可完成挂载，适配多数现有国产25-60马力段拖拉机的后悬挂安装位，安装时仅需对接液压输出管路，将铲斗举升油缸的油路接入拖拉机后置液压输出接口即可完成动力匹配，无需额外加装独立液压站。结构设计上，

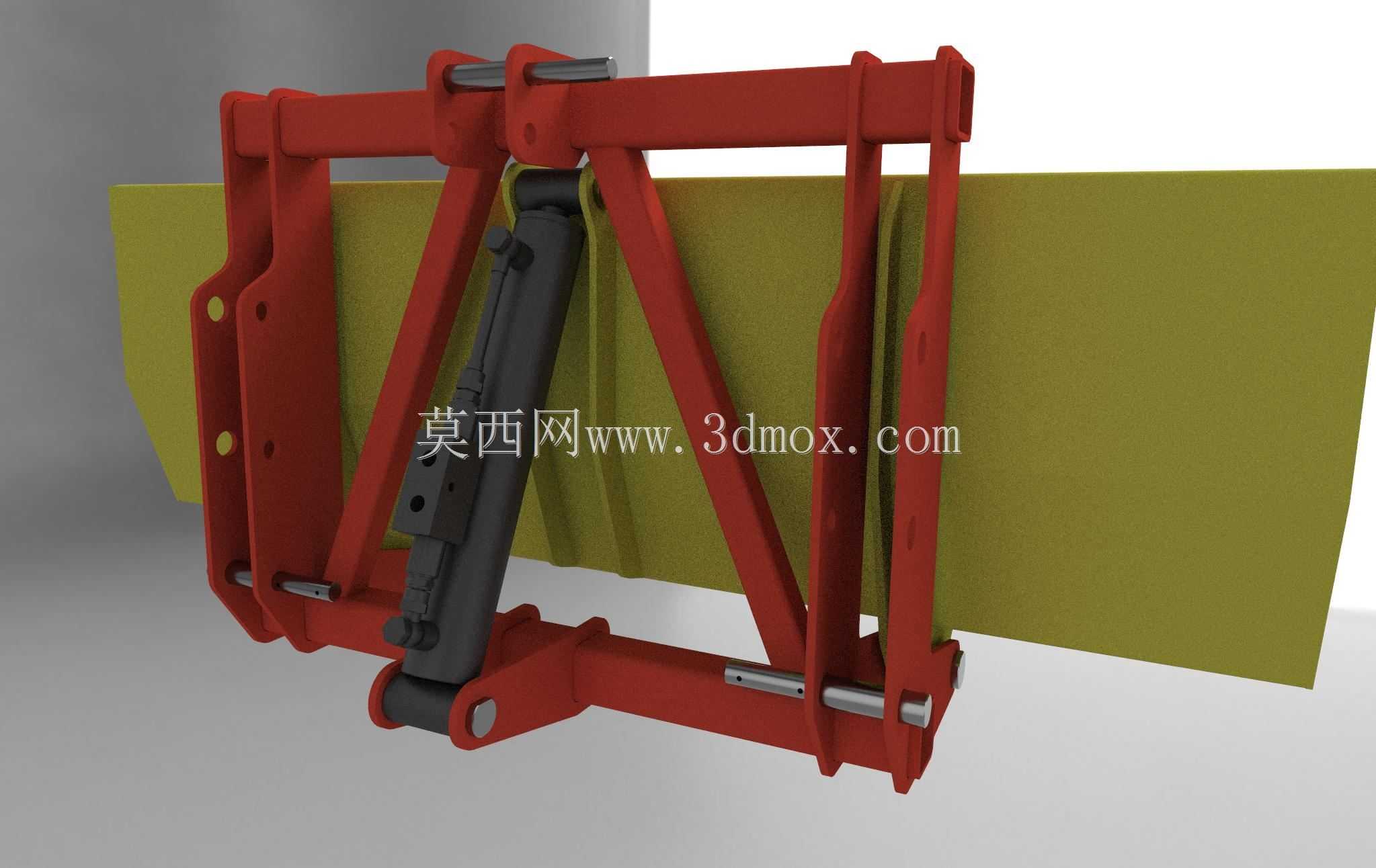

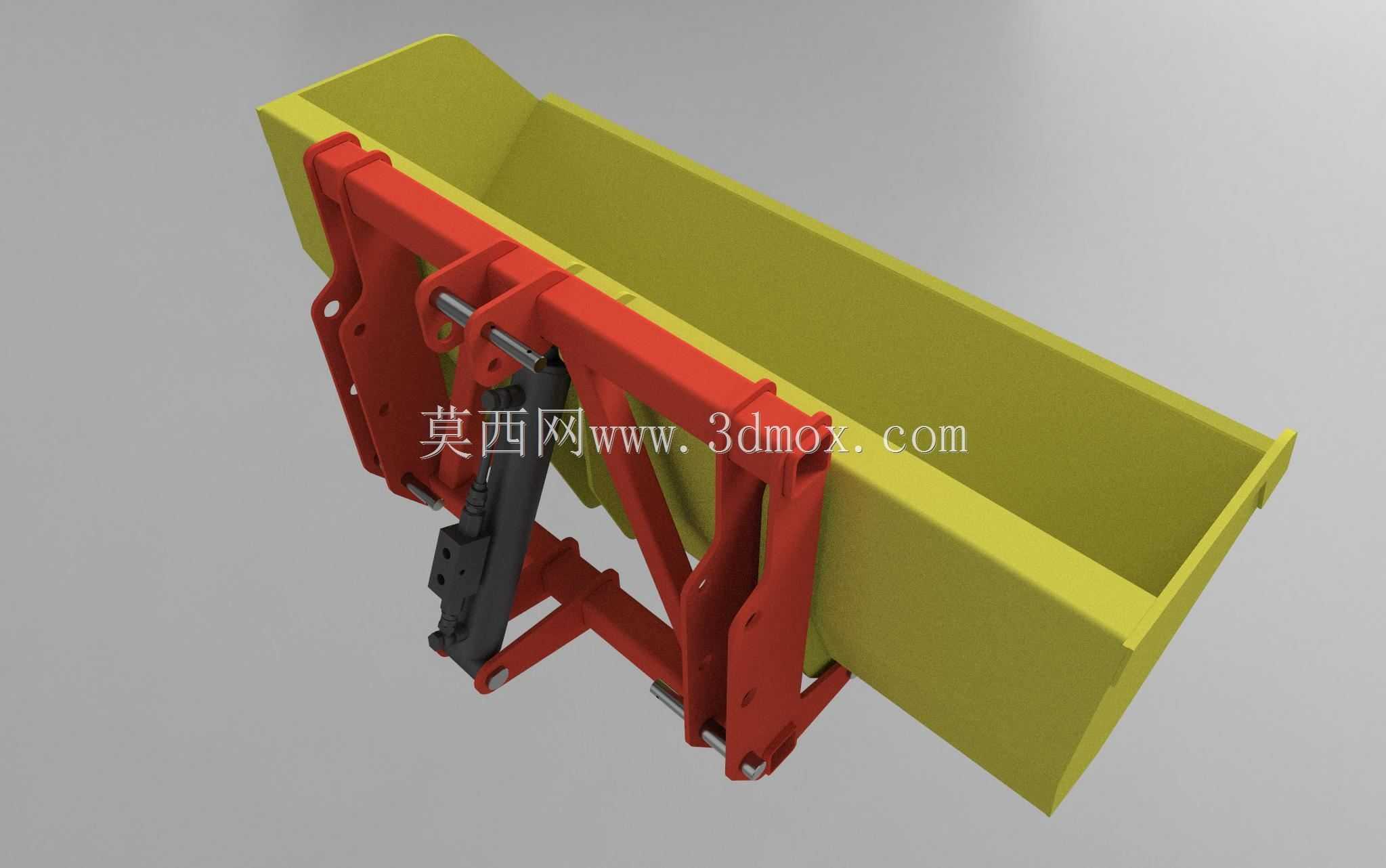

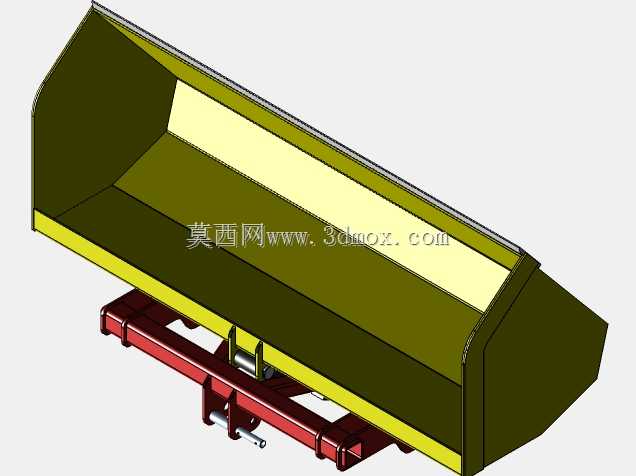

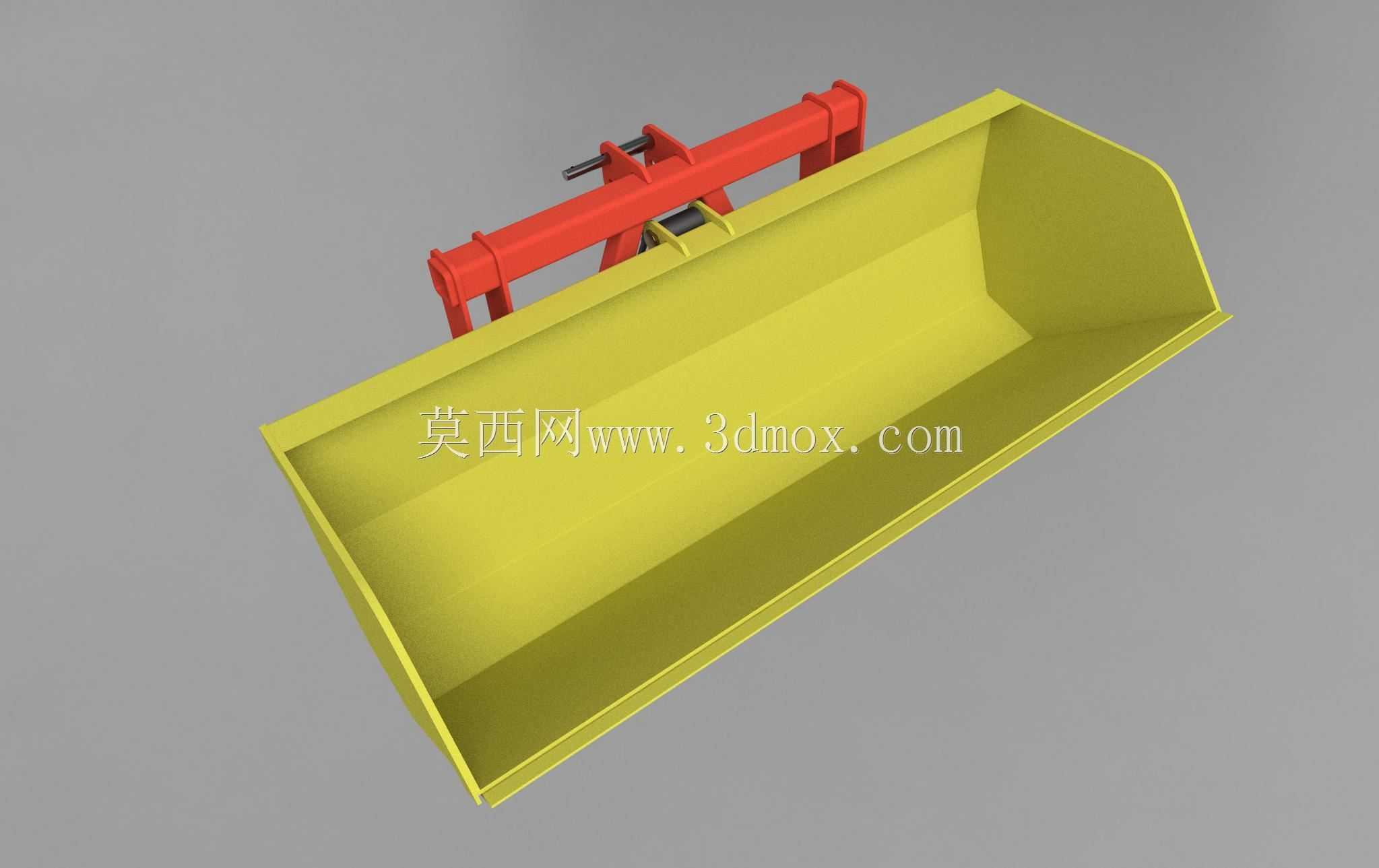

　　铲斗主体采用耐磨钢板弯折成型，斗体边缘做加厚卷边处理，避免长期铲装硬质物料时出现斗口变形，斗容设计适配中小马力拖拉机的后悬挂承载上限，避免挂载后整机重心过度后移影响行驶稳定性。举升机构采用平行四边形连杆结构，配合双作用液压油缸完成举升与翻斗动作，举升过程中铲斗可始终保持水平姿态，避免物料在举升过程中洒落，连杆铰接点全部采用带防尘套的销轴连接，销轴表面做淬火处理提升耐磨性能，日常作业仅需定期加注润滑脂即可完成维护，降低田间作业的维护难度。安装边界方面，该铲斗挂载后整机横向宽度不超过拖拉机后轮外缘宽度，避免乡村窄路通行时出现剐蹭，下悬挂连接点的孔位间距符合农业拖拉机后悬挂的通用尺寸标准，上拉杆连接位预留多档调节孔，

　　可根据不同机型的后悬挂高度调整安装角度，保证铲斗落地时斗口可以完全贴合地面，铲装作业时不会出现残留余料的情况。液压管路采用高压橡胶软管，布置时沿连杆支架走线，通过管卡固定避免举升过程中管路与结构件发生摩擦破损，油缸行程经过匹配计算，最大举升高度可满足普通农用自卸车的卸料高度要求，翻斗角度可达到45度以上，保证粘性物料也可以顺利倾倒，不会出现斗内粘料残留的问题。从结构受力角度来看，举升臂采用箱型梁焊接结构，在承受偏载载荷时可以有效分散应力，避免长期重载作业出现臂体变形，铲斗与举升臂的连接位做加强筋补强，应对铲装硬质物料时的冲击载荷，整个结构没有冗余设计，在保证结构强度的前提下尽可能控制自重，减少拖拉机后悬挂的承载负担，作业时驾驶员在驾驶位即可通过液压操纵杆完成铲斗的升降、翻转动作，无需额外人员配合，单人即可完成全部铲装转运作业，适配南方小地块农田、北方散户养殖场、乡村房前屋后基建等大型装载机无法进入的狭小作业场景。
