拖拉机三点悬挂式草捆尖刺搬运装置

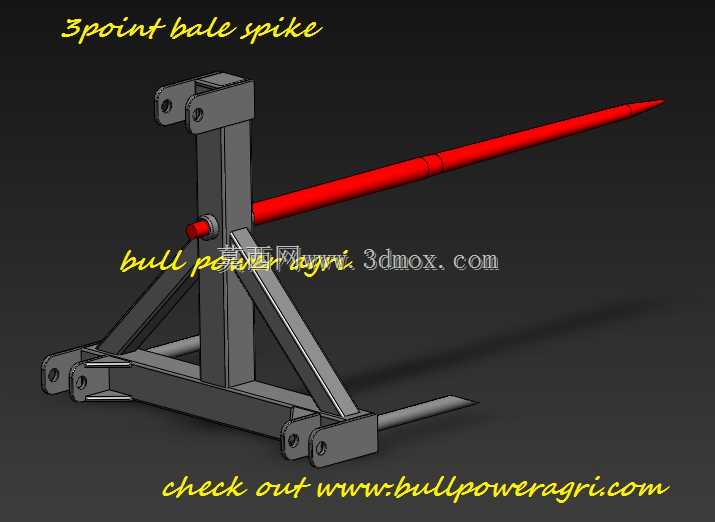

　　这款机具是适配农用拖拉机三点悬挂接口的草捆作业属具，主要面向规模化农牧场的干草、青贮秸秆圆捆、方捆的短距离转运、堆垛、上料作业场景，在草场收获季、养殖场日常饲喂环节都能大幅降低人工作业强度，替代传统人工抬运、绳索捆吊的低效作业模式。从结构设计逻辑来看，整体采用框架式焊接承力结构，主立柱与底部三角斜撑形成稳定的三角承力体系，可抵消尖刺插入草捆时产生的偏心弯矩，避免作业过程中结构件出现塑性变形。前端的长尖刺采用变径锥形设计，尖端做了圆弧过渡处理，既可以降低插入草捆时的阻力，减少拖拉机液压系统的负载冲击，又能避免尖锐棱边刮散草捆纤维，保证草捆在转运过程中不会松散掉落；尖刺根部与主横梁的连接采用法兰式螺栓固定结构，磨损后可单独更换尖刺部件，

　　无需整体更换主框架，降低后期运维成本。底部设置的两个平行短叉齿，一方面可以在搬运方捆时托住草捆底部，分担长尖刺的承重，另一方面在堆垛作业时可以辅助对齐草捆位置，避免草捆倾斜滑落。三点悬挂的连接点位完全遵循农用拖拉机标准悬挂尺寸规范，上悬挂点与两个下悬挂点的孔位间距、销轴直径都匹配主流马力段拖拉机的后悬挂接口，安装时无需额外改装，直接通过悬挂销轴锁定后，连接拖拉机后输出的液压提升管路即可投入使用，安装边界可适配40-120马力区间的轮式拖拉机，不会出现干涉拖拉机后轮转向、影响后悬挂提升行程的问题。在实际作业过程中，驾驶员操作拖拉机将机具尖刺对准草捆中心位置，缓慢前进让尖刺穿透草捆，待底部短叉齿贴合草捆下表面后，

　　提升液压悬挂即可将草捆固定在机具上，转运至目标位置后下降悬挂并缓慢倒车，即可完成草捆的卸载，整个作业流程单人即可操作，单捆作业时长不超过30秒，作业效率远高于人工搬运。结构设计阶段充分考虑了农牧场作业的恶劣工况，所有承力焊缝都采用连续角焊缝设计，焊后做去应力处理，避免长期交变载荷下焊缝开裂；整体框架采用标准矩形钢管焊接成型，材料选型兼顾结构强度与自重控制，避免机具过重导致拖拉机后悬挂负载过大。尖刺部分采用高强度合金钢材质，表面做淬火处理，硬度达到HRC45-50，长期插入草捆、接触砂石也不会出现弯曲、磨损过快的问题。在作业边界上，该机具可搬运重量不超过1吨的各类干草、青贮草捆，尖刺的有效插入长度可覆盖常规直径1.2-1.8米的圆捆，以及边长0.8-1.5米的方捆，适配国内绝大多数草场、养殖场的草捆规格。设计时还考虑了机具的停放稳定性，底部框架的下横梁可作为停放支撑面，拆卸后可直接平稳放置在地面，无需额外制作停放支架，减少存放空间占用。
