AD8302射频检测Arduino适配屏蔽板结构

　　在射频测试、无线通信链路调试、实验室信号幅值相位比对的场景中，这类适配Arduino平台的AD8302屏蔽板，是解决通用开发板射频信号易受干扰、测量接线零散问题的专用载板结构。从实际工程使用的角度看，这块板的核心作用是将AD8302射频检波芯片的外围电路做完整集成，同时通过板载的SMA射频接头、标准排针接口，实现射频信号输入、与Arduino主控的直插连接，省去了实验阶段手工搭焊飞线带来的阻抗不连续、信号串扰、接线错误等常见问题。

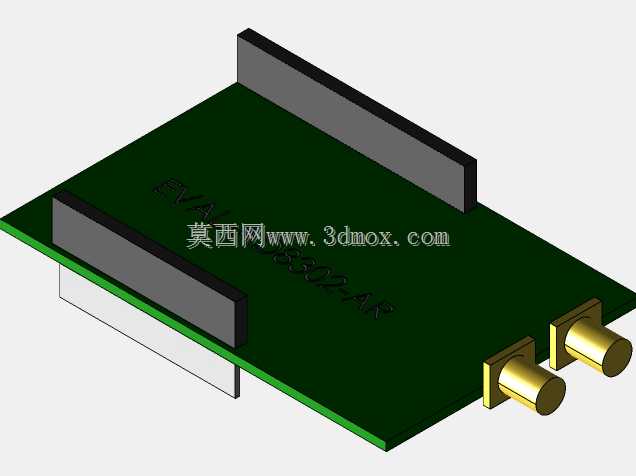

　　设计思路上，首先考虑的是射频信号路径的阻抗连续性，两个SMA同轴接头直接布置在板边，接头的接地引脚与PCB的整层接地覆铜做大面积连接，减少信号反射；板体采用标准双面板布局，顶层走射频信号线，底层做完整接地层，两侧的长排针座完全匹配Arduino开发板的排针间距，插装后可以直接叠装在Arduino板上方，不需要额外的飞线转接，排针的引脚定义完全对应Arduino的模拟输入、电源、接地引脚，AD8302输出的幅值、相位检测电压可以直接送入主控的ADC引脚做采样换算。

　　屏蔽结构的设计是这块板的重点，板体边缘预留的屏蔽罩安装位，可以在后期加装金属屏蔽罩，将核心检波电路完全罩住，隔绝外界的电磁干扰，尤其是在靠近开关电源、数字高速信号走线的环境中，金属屏蔽层可以大幅降低数字噪声耦合到射频检波回路中，避免测量值出现跳变、漂移的问题。PCB的外形尺寸完全匹配Arduino Uno类开发板的安装边界，长宽尺寸控制在叠装后不超出主控板的外轮廓，两个SMA接头伸出板边的长度刚好可以匹配常规同轴电缆的插拔空间，不会和开发板上的USB接口、电源接口产生结构干涉。

　　从安装适配性来看，排针的高度选型经过匹配，叠装后两块板之间留有足够的散热间隙，AD8302芯片工作时产生的微量热量可以通过板间空气对流散出，不需要额外加装散热器件；板上的电源走线做了加宽处理，电源线与地线之间预留了去耦电容的焊接位置，实际使用时可以根据供电纹波情况补装电容，进一步降低电源噪声对测量精度的影响。射频信号路径的走线做了50欧姆阻抗控制，匹配SMA接头的特性阻抗，在DC到2.7GHz的工作频段内，保证信号传输的一致性，减少因阻抗失配带来的测量误差。

　　实际使用中，这块板可以直接配合PC端的GUI软件实现测量数据的实时读取、曲线绘制，不需要额外编写底层的硬件驱动，硬件结构上的直插设计也让模块的拆装更换非常方便，在多通道测试场景中，可以快速更换不同的检测模块，不需要重新接线。板上的丝印标注清晰对应了两个射频输入通道的功能、排针的引脚定义，组装调试时不需要对照原理图就可以完成接线，减少了调试阶段的查错时间。PCB的板材选用常规FR-4材质，厚度1.6mm，足够的板厚保证了排针焊接后的结构强度，多次插拔也不会出现板体变形、焊盘脱落的问题；SMA接头采用镀金工艺，多次插拔同轴电缆后也不会出现接触不良的情况，适合实验室反复调试使用的场景。

　　在结构细节上，板体的四个角做了圆角处理，叠装使用时不会刮擦到下方开发板的元器件，排针座的焊接位置做了定位丝印，手工焊接时可以快速对准位置，保证排针的垂直度，避免插装时出现引脚偏移、无法插入主控板的问题。屏蔽罩的安装焊盘对称布置在核心电路的四周，后期加装屏蔽罩时可以直接焊接固定，不需要额外做结构打孔，兼顾了原型验证阶段的灵活性和实际使用时的抗干扰性能。
