工业级卧式异步电动机三维结构设计

　　这款卧式电动机的三维结构设计，完全贴合工业现场常规动力配套的实际需求，可直接用于各类输送线、小型机床、泵组、风机等通用设备的动力端选型参考与结构干涉校验。从实际应用场景来看，这类电机是制造业产线、通用配套设备里最常见的动力源，覆盖轻工、机加、物料输送、暖通配套等多个场景，设计时首先要考虑的就是安装兼容性，模型完整还原了底脚式安装的结构特征，四个安装孔的孔位间距、底脚平面的平面度预留、输出轴的轴径与键槽尺寸都按照常规工业标准做了还原，能直接对接不同设备的安装基座，避免选型时出现安装孔位错位、轴伸长度不匹配的问题。

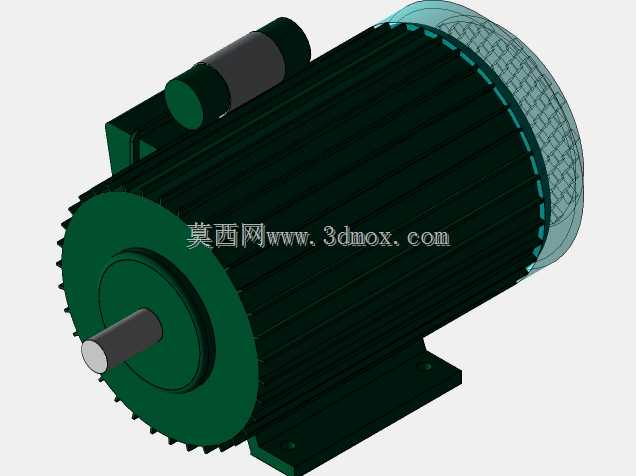

　　从功能特性来看，模型还原了电机的核心结构组成：输出轴端采用标准圆柱轴伸，配套平键槽结构，可直接对接联轴器、带轮、链轮等传动部件，传动扭矩传递路径清晰；机壳部分采用轴向散热筋结构，沿圆周方向均匀分布的散热筋增大了壳体与空气的接触面积，适配自然风冷或自带风叶的散热需求，能保证电机在额定负载运行时的热量及时散出，避免过热降效；尾端的风罩与风叶结构也做了完整还原，风罩的网孔间隙、风叶的倾斜角度都符合常规风冷电机的设计逻辑，运行时能形成稳定的轴向气流带走机壳热量。顶部的接线盒结构也做了细节还原，接线盒的腔体空间、进线口位置都符合常规接线作业的操作空间需求，方便现场布线时的线缆接入与端子固定。

　　设计思路上完全遵循实用优先的原则，没有做多余的装饰性结构，所有结构都服务于实际安装、运行、维护的需求：比如机壳与端盖的配合止口做了清晰的结构还原，能保证装配时的同轴度，避免运行时出现转子扫膛的问题；底脚部分做了加厚处理，对应实际铸件的壁厚要求，保证安装后的结构刚性，避免运行时的振动导致安装脚开裂；输出轴的轴肩位置做了退刀槽结构还原，符合机加工艺的实际要求，不会出现无法加工的理想化结构。从安装边界来看，模型的整体外形尺寸、轴伸长度、底脚安装孔的中心距都对应常规2级能效卧式电机的尺寸区间，选型时可以直接将该模型导入设备总装图，校验与周边部件的干涉情况，比如核对带轮传动时的中心距、联轴器对接时的轴间间隙、接线盒开启时的操作空间是否足够，不用再反复核对二维图纸的尺寸参数，能大幅缩短前期方案设计的校验时间。对于结构设计从业者来说，这个模型可以直接作为通用动力部件的标准件调用，也可以作为特种电机改型设计的基础框架，根据实际功率、转速需求调整铁芯长度、轴径参数即可快速衍生出适配不同工况的电机结构。
