Coulisse齿轮箱变速传动结构设计

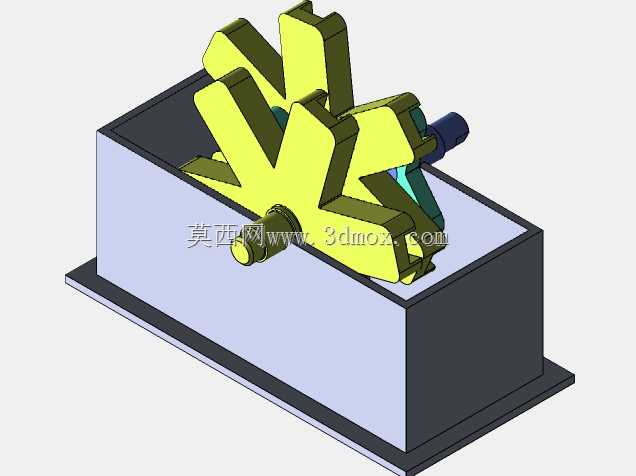

　　在轻工自动化输送、小型专用作业设备的动力传递环节，常需要在紧凑安装空间内实现固定减速比的动力换向与扭矩放大，这类应用场景对传动部件的空间占用、运行稳定性、负载耐受能力都有明确的工程要求，本次呈现的Coulisse齿轮箱结构，正是针对这类小空间固定减速比传动需求完成的结构设计。从实际安装边界来看，该齿轮箱采用下置式矩形安装底座，底座边缘预留了标准紧固件安装孔位，可直接通过螺栓固定在设备的安装基板上，箱体主体为方正的封闭腔体结构，整体安装 footprint 适配多数小型设备的动力舱预留空间，不需要额外设计复杂的转接安装支架，能有效降低设备整体的结构设计复杂度。从功能特性层面看，该结构实现了1:4的固定传动比，

　　输入轴与输出轴采用垂直交错的布置形式，可直接完成动力传递方向的90度换向，省去了额外加装换向传动组件的成本与空间占用；箱体内的齿轮组件采用特殊的槽轮啮合配合形式，区别于常规渐开线圆柱齿轮的连续啮合传动，该结构的啮合过程带有间歇式锁止特性，在传动过程中可实现输出端的间歇性步进动作，适配需要定节拍间歇送料、工位转位的作业场景，比如小型包装设备的送膜机构、电子元器件组装设备的工位切换机构，都可以采用这类传动结构实现精准的定比间歇动力输出。在设计思路上，该结构优先考虑了紧凑空间下的传动可靠性，箱体采用分体式拼接结构，上盖与底座通过周边紧固件连接，后期维护时可直接拆开上盖完成齿轮组件的润滑与磨损件更换，不需要将整个齿轮箱从设备上完全拆卸；

　　齿轮组件的支撑轴两端均配置了耐磨轴套，可承受径向与轴向的复合负载，避免长期运行下出现轴系窜动导致的啮合间隙变大、传动精度下降问题；外露的轴端预留了标准轴伸尺寸，可直接通过联轴器、同步带轮等标准传动件与动力源、执行端连接，不需要额外加工定制连接部件。从实际运行的工况适配性来看，该齿轮箱可适配中低转速的动力输入场景，常规应用下输入转速不超过1500rpm即可保证长期运行的稳定性，箱体内部预留了润滑脂存储腔，采用脂润滑方式不需要额外配置油路循环系统，进一步降低了配套设备的维护成本；齿轮的齿形经过特殊修型处理，啮合过程中冲击小、运行噪音低，适合对作业环境噪音有一定要求的民用、办公类小型设备使用。在结构细节处理上，

　　该齿轮箱的箱体边角做了圆角过渡处理，避免安装维护过程中尖锐边角造成的操作磕碰，安装底座的平面度公差控制在0.1mm以内，可保证安装后轴系的平行度与垂直度满足啮合要求，不会出现偏载导致的齿轮异常磨损；输出端的齿轮组件做了动平衡校正，运行过程中振动量控制在允许范围内，不会带动配套设备产生共振问题。对于从事小型专用设备结构设计、传动系统选型的工程师来说，该结构可作为固定传动比间歇换向传动的参考方案，在实际改型设计时，可根据具体的负载需求调整齿轮模数、齿宽参数，也可根据设备的安装空间调整箱体的长宽高尺寸，适配不同的安装边界要求；针对有防尘、防水需求的应用场景，还可在轴伸位置加装密封圈，在箱体拼接面加装密封胶条，提升结构的防护等级，适配多粉尘、少量溅水的作业环境。
