竞技轮式机器人休赛期转向驱动轮组结构

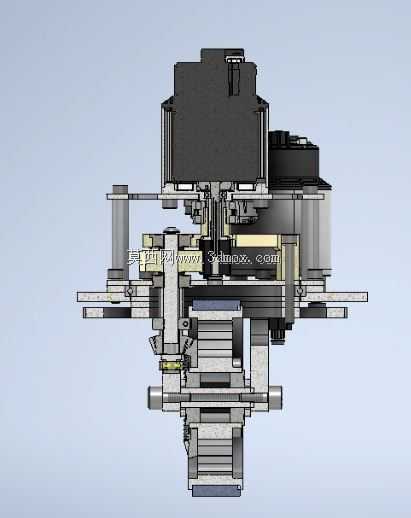

　　这套转向驱动轮组结构，主要面向小型竞技轮式移动平台的转向行走场景设计，核心解决轮式机器人在狭小场地内的小半径转向、动力输出平顺性问题，区别于传统差速转向的双轮独立驱动方案，该结构将转向回转支撑与驱动轮动力输出做了集成化布局，能在不改变轮距的前提下实现单轮组的主动转向，适配需要高机动性的移动作业平台。从实际使用场景来看，这类集成轮组常应用在室内竞技机器人、小型AGV转运平台、巡检移动机器人的行走端，尤其是对转向精度、空间占用有严格要求的场景，传统的分体式转向加驱动结构需要分别布置转向电机、驱动电机、回转支撑、传动齿轮组，整体安装高度往往超过120mm，而这套结构通过双层同轴布局，将两个动力单元沿回转中心轴线上下排布，

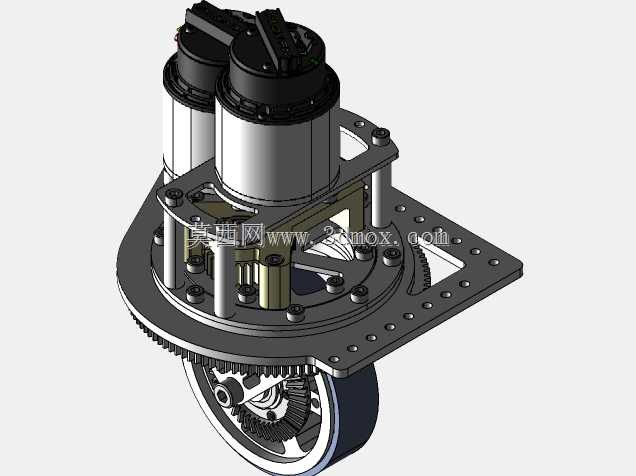

　　整体安装高度控制在95mm以内，大幅压缩了轮组上方的设备安装空间，能给上层的传感单元、控制模块、电池组留出更多布置余量。结构设计上，回转支撑采用大模数内齿圈配合小齿轮驱动的方案，齿圈直接与轮组安装基板固连，转向动力通过减速齿轮组传递到小齿轮，带动整个轮组绕中心轴线回转，转向角度范围可以覆盖正负180度，不存在传统转向拉杆结构的转向死点，能实现平台的原地转向、横向斜行等特殊行走动作。驱动轮的动力传递路径经过了优化，驱动电机输出端通过行星减速结构直接连接轮芯，中间没有额外的传动链条或同步带，减少了动力传递过程中的间隙，轮面采用聚氨酯包胶材质，宽度32mm，直径100mm，兼顾了场地抓地力与滚动阻力，轮芯内部集成了深沟球轴承支撑，

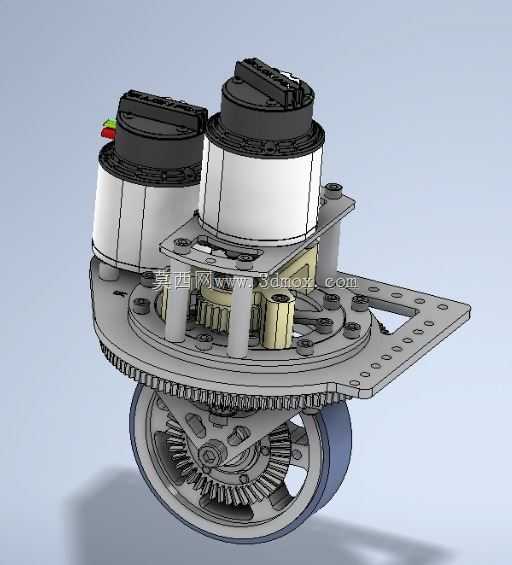

　　能承受径向15kg的额定载荷，满足小型移动平台的载重需求。安装边界方面，轮组的安装基板采用6mm厚的铝合金板材加工，基板上预留了多组直径5mm的安装孔位，孔位间距按照20mm的标准网格排布，能直接兼容市面上主流的铝型材搭建框架，不需要额外做转接板设计，安装时只需要将基板与设备底盘的对应孔位对齐，用M5螺栓紧固即可，轮组的回转中心到安装基板上表面的距离为42mm，到驱动轮最下端的距离为88mm，设计底盘离地间隙时可以直接参考该尺寸，不需要额外预留传动件的活动余量。结构细节上，两个动力单元的固定座采用了分体式柱式支撑，三根均匀分布的支撑柱将上层电机安装板与下层回转基板连接，既保证了结构刚性，又能在维护时单独拆卸单个动力单元，

　　不需要拆解整个轮组；齿轮传动部分的齿侧间隙控制在0.1mm以内，转向动作的响应延迟能控制在50ms以内，适配竞技场景下的快速转向需求；轮组的所有传动部件都做了减重处理，齿轮采用高强度尼龙材质加工，在保证传动强度的前提下降低了整体重量，整套轮组的自重控制在1.2kg以内，不会给移动平台带来过多的负载负担。从结构设计的合理性来看，这套轮组避开了传统集成转向轮的常见问题，比如很多同类产品将驱动电机布置在轮侧，导致轮组整体宽度过大，挤占底盘的横向布置空间，而该结构将所有动力部件都布置在回转中心的正上方，轮组的最大回转直径仅为140mm，在多轮组布局的底盘上，相邻轮组之间的最小间距可以做到150mm，不会出现转向时轮组互相干涉的问题。另外，结构上预留了编码器的安装位置，可以在转向轴、驱动轮轴端加装角度、转速检测元件，实现闭环的行走与转向控制，满足高精度移动平台的控制需求，布线时所有动力线、信号线都可以沿回转中心的中空孔位走线，避免轮组转向时线缆缠绕拉扯，提升了长期运行的可靠性。
