近岸水域取水输送离岸作业装置结构

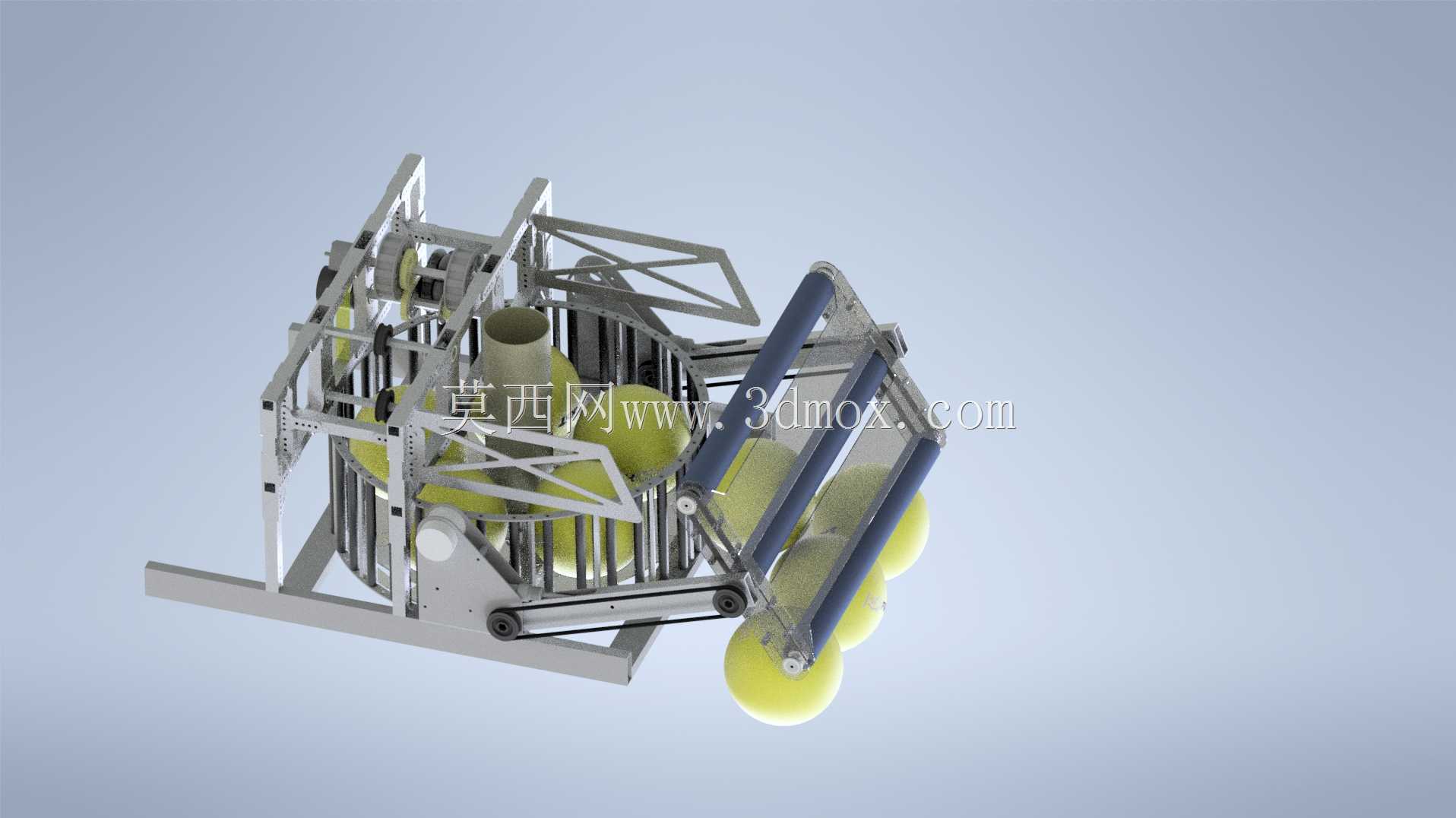

　　该装置主要面向近岸水域的定点取水、短距离离岸输送作业场景，适配水文监测采样、近岸养殖区水体置换、小型岸基供水点原水抽取等实际工况，可在无固定岸基泵站的临时作业点完成取水与输送动作，无需额外搭建复杂的岸基支撑结构，降低临时取水作业的现场部署成本。从功能实现逻辑来看，装置采用底部敞口式框架作为承载主体，框架底部设置向外延伸的支撑脚，可直接放置在硬质岸滩、浅水平台等作业面，支撑脚的外伸尺寸经过匹配设计，放置后整体重心落在支撑脚围成的投影区域内，作业时无需额外打地脚固定，可承受上部传动机构运行产生的动载荷，不会出现侧翻或滑移问题。上部的辊筒组件采用平行排布的三根辊轴结构，辊轴两端通过带座轴承固定在两侧的立式支架上，

　　支架与底部框架采用螺栓连接，可根据实际输送距离调整辊轴的安装高度，适配不同直径的输水软管排布需求，避免软管在输送过程中出现过度弯折导致的流道堵塞问题。辊轴的动力传递采用同步带传动结构，带轮与辊轴采用键连接固定，同步带外侧设置张紧调节机构，可通过调整张紧轮的位置改变同步带预紧力，避免长时间运行后出现带体打滑、传动效率下降的问题，传动侧的护罩采用镂空式设计，既可以避免运行过程中异物卷入传动副，也能方便运维人员直接观察同步带的磨损情况，无需完全拆解护罩即可完成日常检查。框架中部设置圆柱形储水容置腔，腔体周围采用竖向栏杆式围挡结构，栏杆与上下环形框架采用焊接固定，既可以对内置的储水容器起到限位防护作用，

　　避免作业过程中容器受水流冲击或设备振动出现移位，也能最大程度降低装置整体自重，减少搬运部署时的负重。容置腔底部设置定位凸台，储水容器放置后可与凸台完全贴合，容器出口与输送管路的接口采用快插式结构，对接时无需额外工具即可完成密封连接，可快速完成容器更换或管路清理作业。从设计思路上看，整体结构采用模块化拆分设计，底部框架、上部辊筒支架、传动组件、容置腔围挡均可单独拆解，拆解后单个部件的最大尺寸可满足普通小型货运车辆的装载要求，适合野外临时作业的转场运输需求，各模块之间的连接均采用标准件紧固，现场组装时无需专用焊接或加工设备，两名作业人员即可在半小时内完成整体组装调试。装置的外形尺寸经过边界适配设计，整体宽度控制在1.2米以内，

　　长度控制在1.5米以内，高度控制在1.8米以内，可直接通过普通宽度的岸基步道，无需对作业路径进行额外拓宽改造，支撑脚的高度预留了150毫米的离地间隙，可适应岸滩表面不超过100毫米的高度差，放置时可通过薄垫片对单个支撑脚进行调平，保证上部辊筒的水平度误差控制在2毫米以内，避免输水软管在辊筒上运行时出现跑偏问题。在实际作业过程中，装置可配合外置的抽水泵完成取水动作，抽取的水体先进入中部储水容器进行初步的沉沙缓冲，再通过上部辊筒承托的输水软管输送到离岸侧的目标点位，辊筒的被动转动可降低软管拖动时的摩擦阻力，减少输水过程中的管路磨损，延长软管的使用寿命。框架的所有结构件均采用标准型材加工成型，型材的壁厚经过强度校核，可承受满载状态下储水容器的总重量，同时在沿海高盐雾作业场景下，可对型材表面进行镀锌或喷塑处理，提升结构件的耐腐蚀性能，延长装置在高湿高盐环境下的使用寿命。传动部分的轴承均采用密封式结构，可避免取水作业过程中溅起的水体、泥沙进入轴承内部，减少运维过程中的润滑频次，轴承座的安装位置预留了调整余量，辊轴出现磨损后可快速拆卸更换，无需对整体支架进行二次加工。
