桁架式浪涌模拟试验台结构设计

　　这套桁架式浪涌模拟试验装置，主要面向近岸工程装备、海洋浮式结构的抗浪性能验证场景搭建，在港口装备研发、海上作业平台测试、滨海防护设施校验领域都有明确的落地使用需求。日常测试作业中，装置可通过桁架上搭载的多组驱动单元，模拟不同等级浪涌对被测结构的周期性冲击、多维度摇摆载荷，还原真实海况下结构件的受力变形状态，为结构强度校核、连接可靠性验证提供可复现的测试环境。

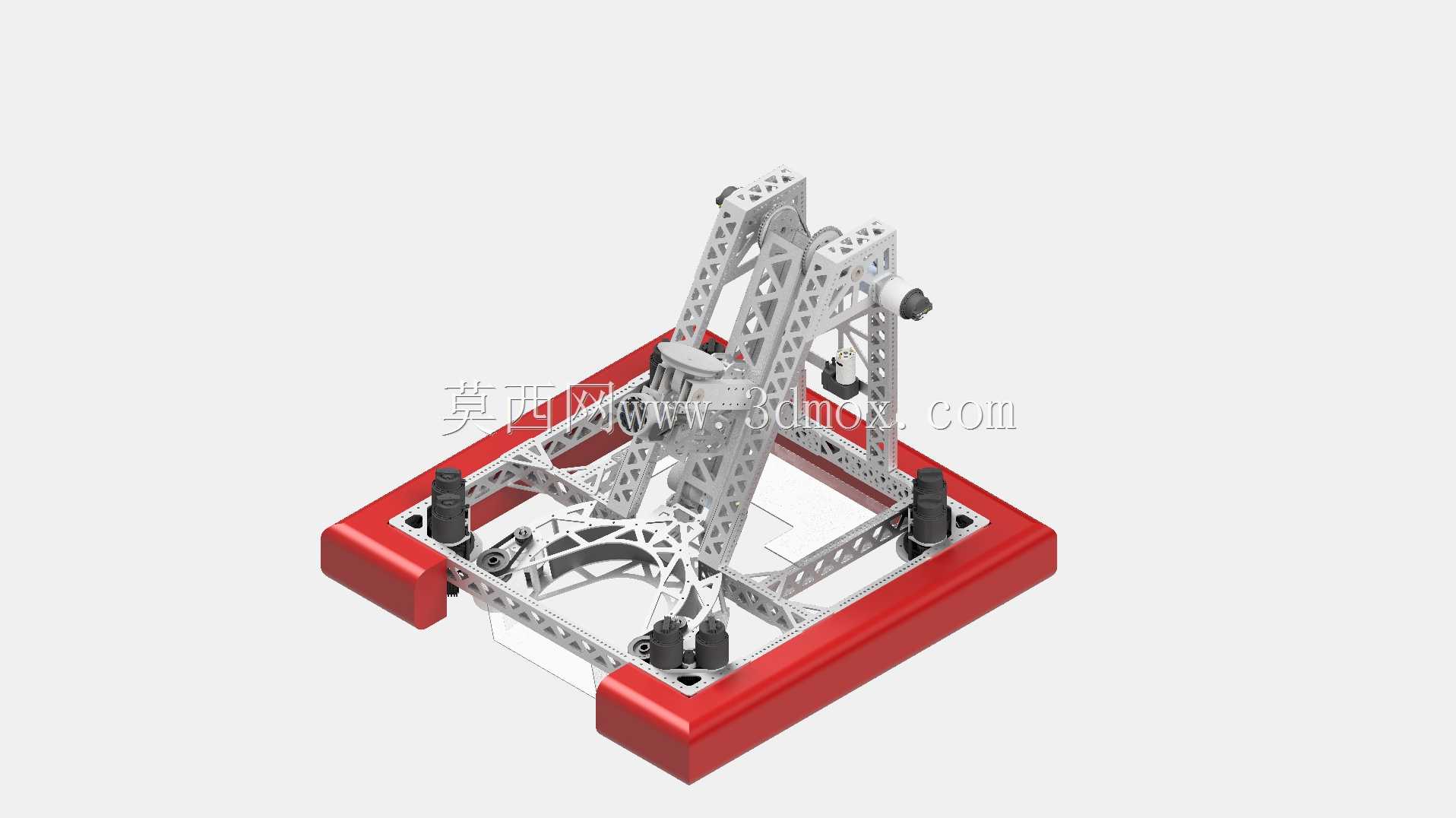

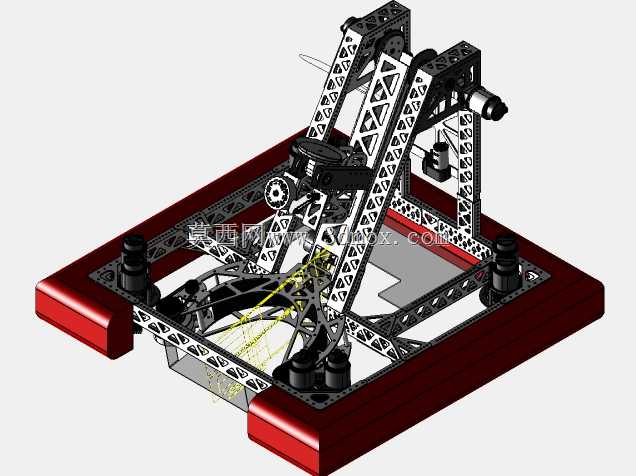

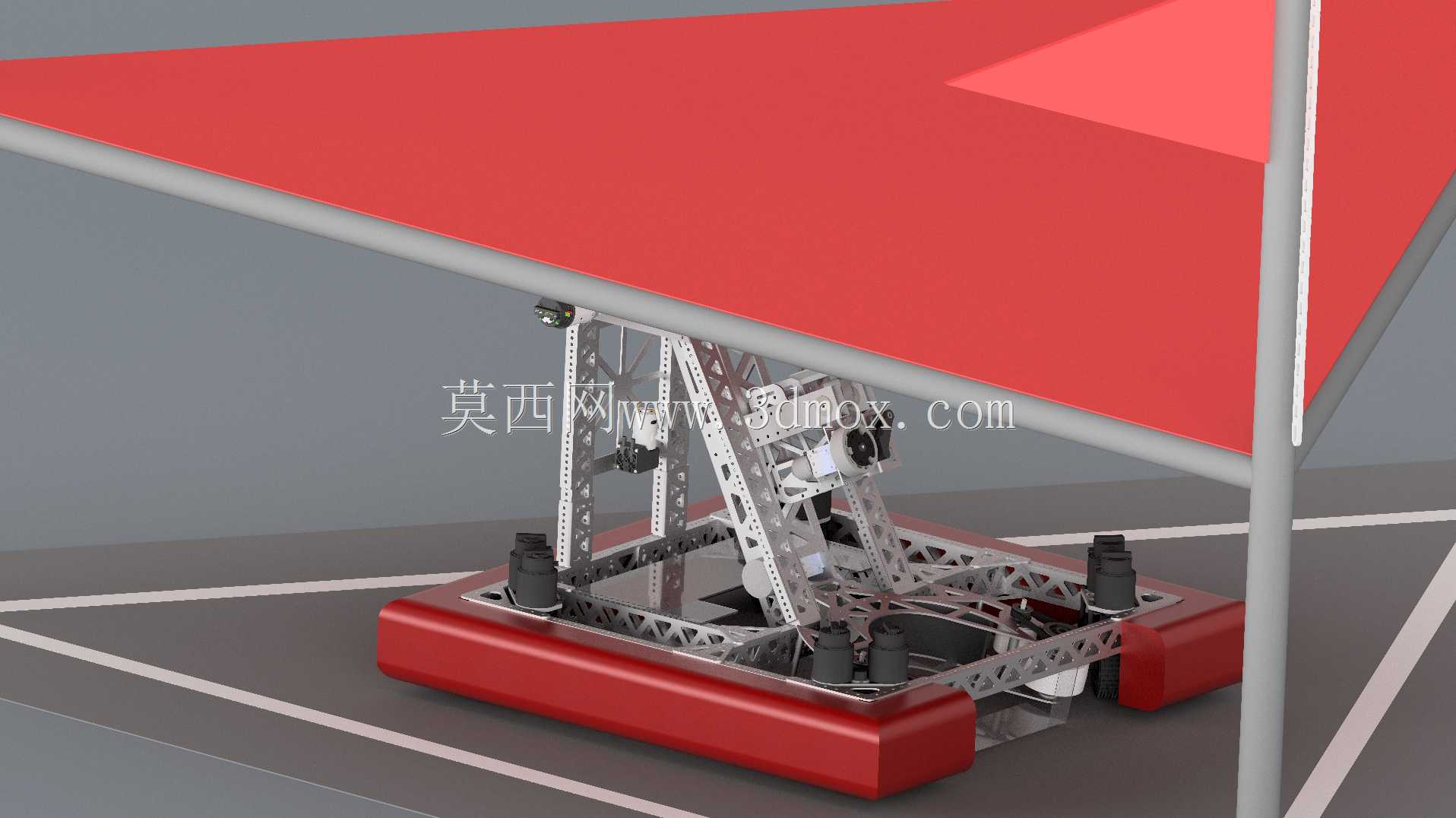

　　从结构设计逻辑来看，整体采用高刚性空间桁架作为主体承载框架，型材选用镂空三角桁架构型，在保证整体抗扭、抗弯刚度的前提下尽可能降低结构自重，减少驱动单元的无效负载。底部采用一体化围边式安装基座，基座边角做圆弧过渡处理，既可以避免安装调试过程中的尖锐磕碰，也能通过围边结构形成测试区域的物理防护边界，防止测试过程中工装、连接件脱落飞出测试区域。基座上预设多组等距分布的安装定位孔位，可适配不同尺寸的被测件工装装夹，不需要额外加工过渡连接板就能快速完成被测件的固定，适配不同规格测试对象的装夹需求。

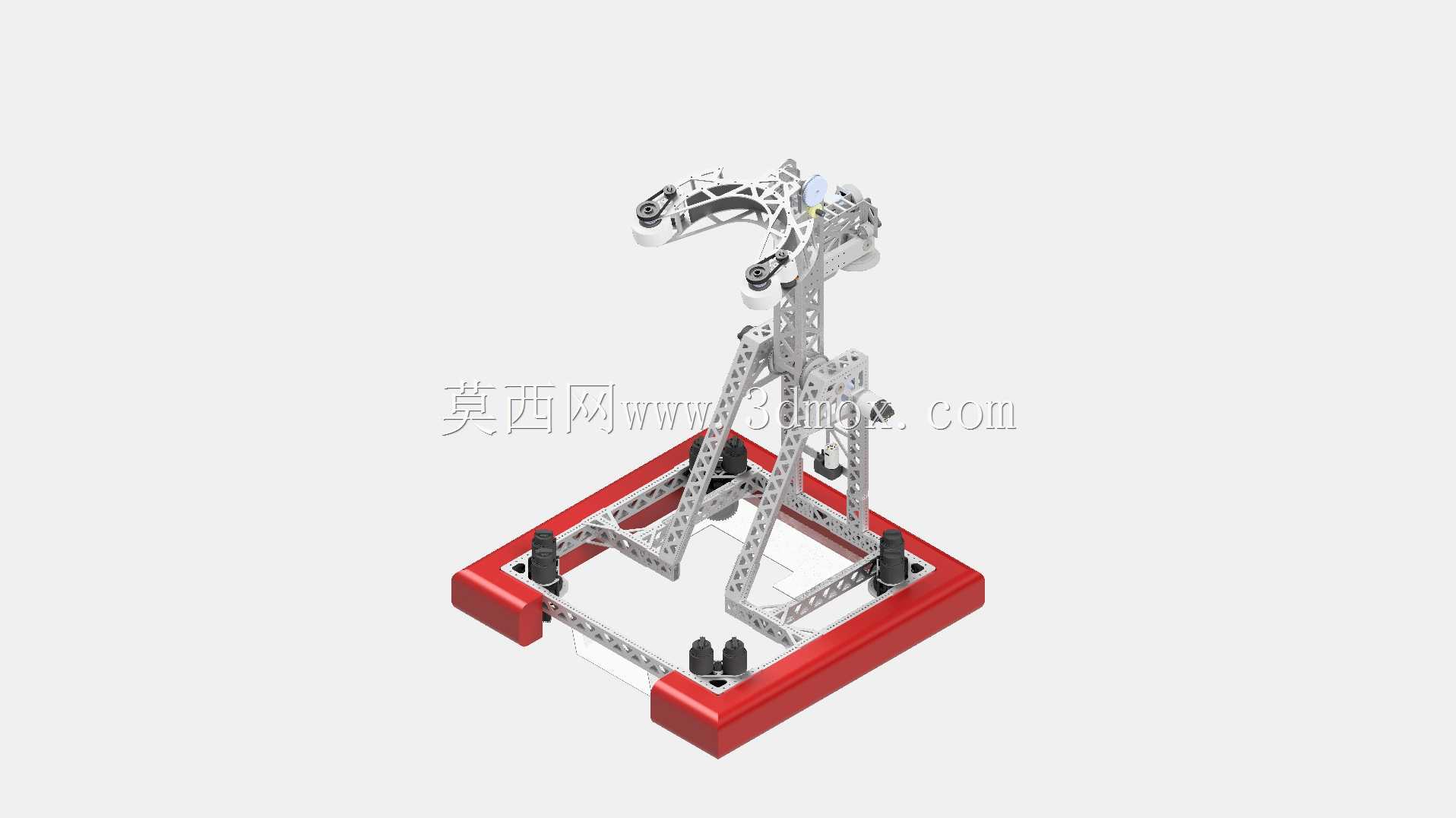

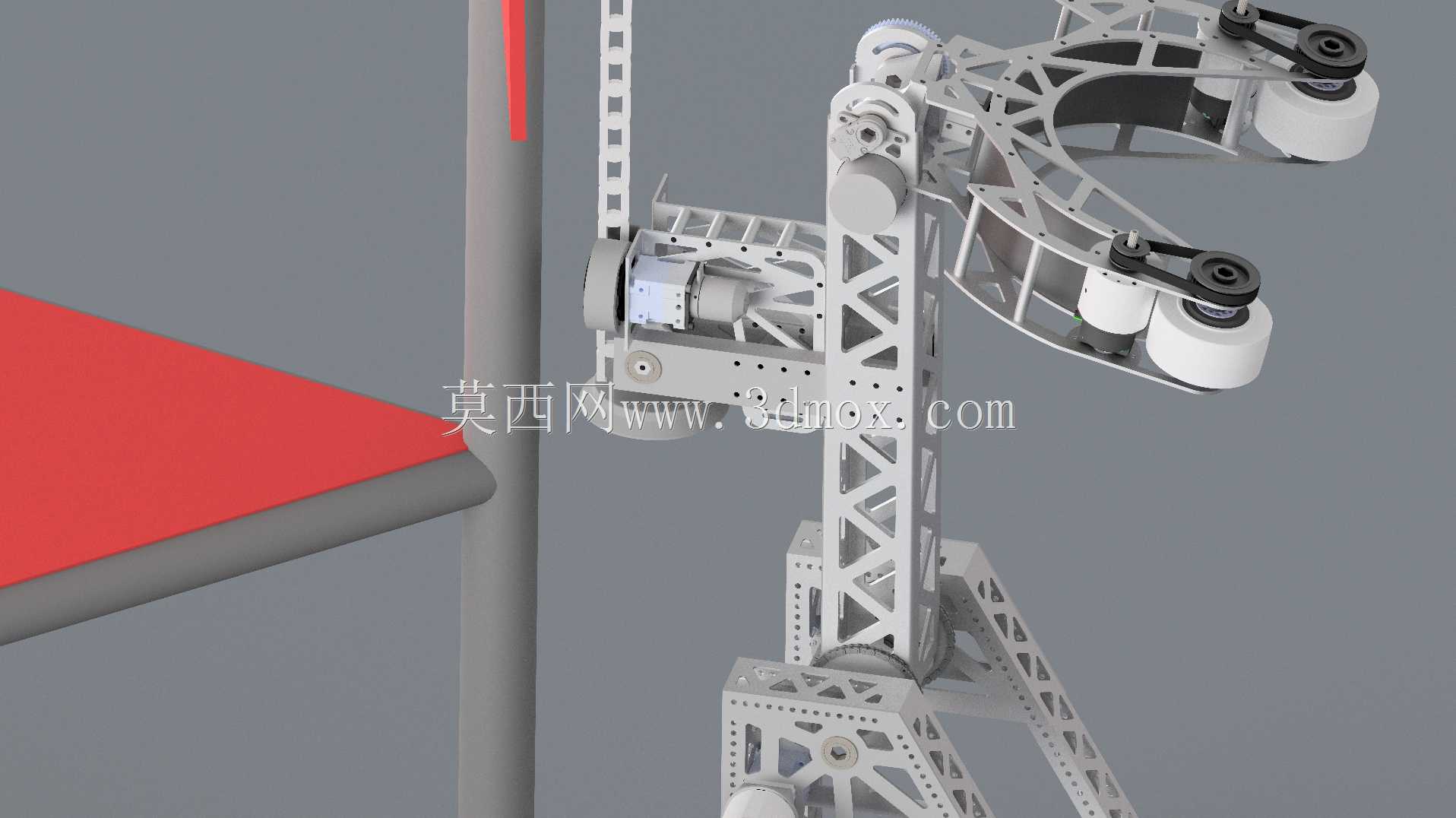

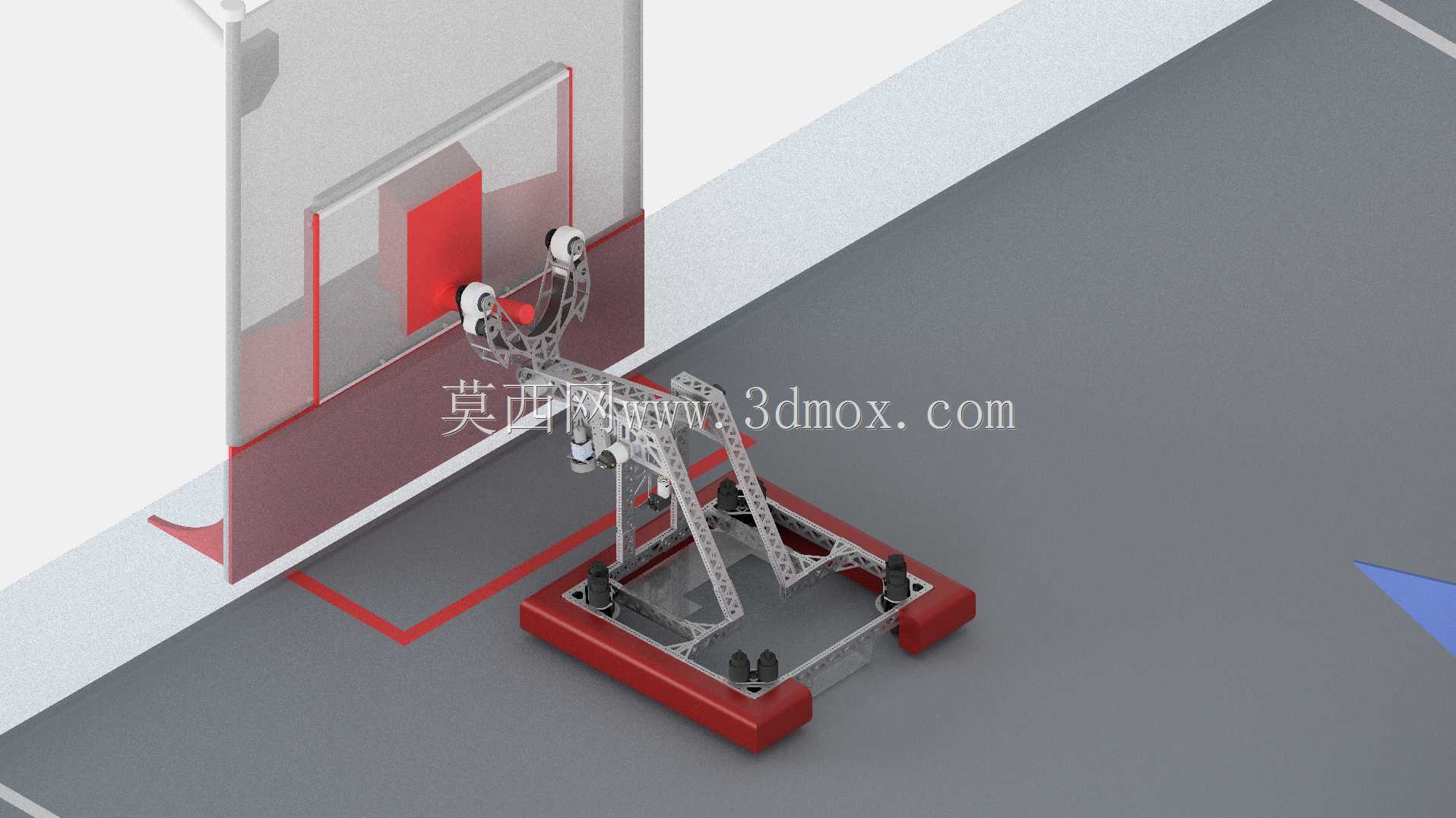

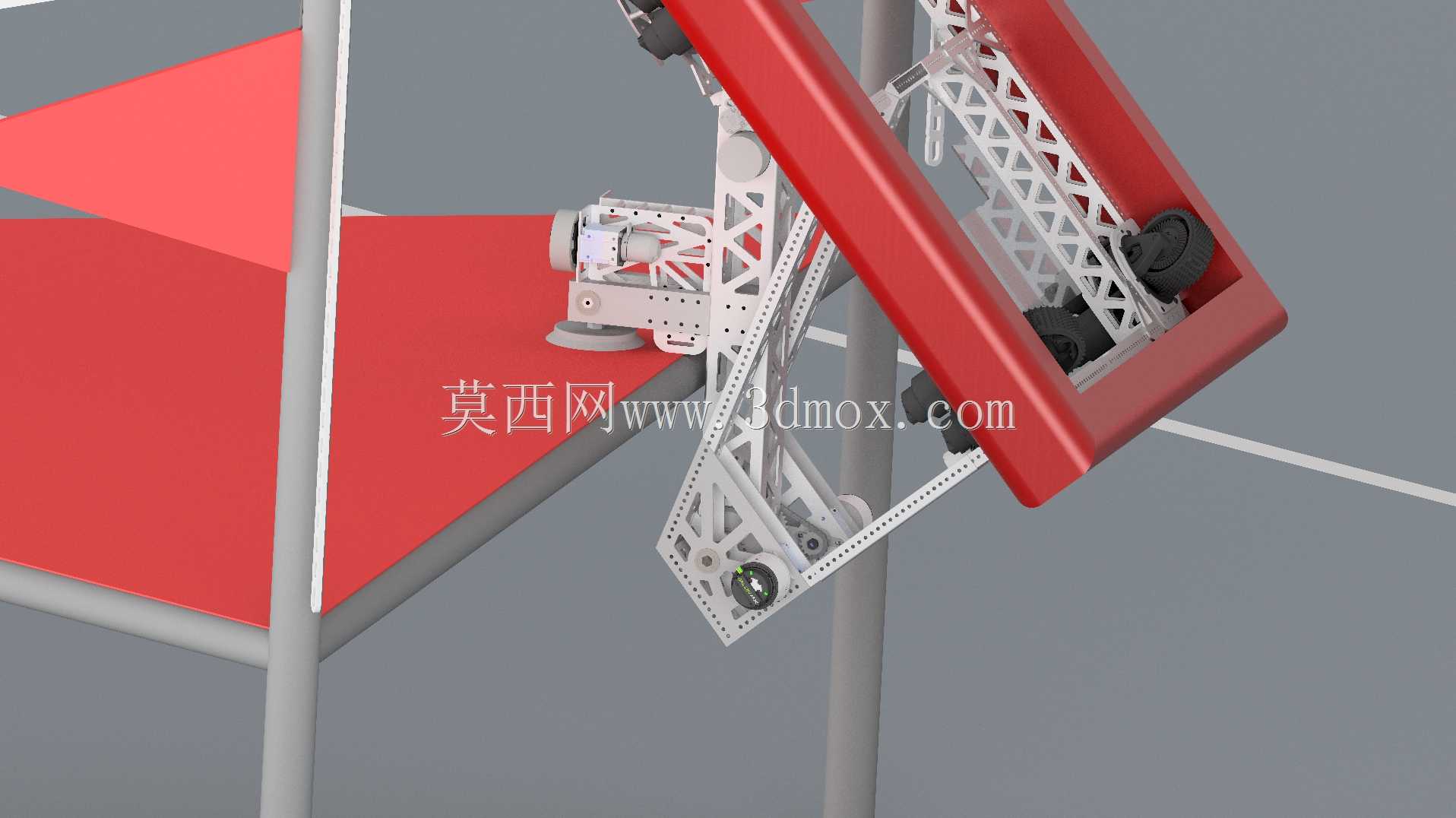

　　框架两侧的竖直桁架作为驱动组件的安装载体，每侧桁架上集成两组独立的摆动驱动模块，可实现单自由度、多自由度耦合的摇摆动作输出，模拟浪涌带来的横摇、纵摇、垂荡复合运动。驱动模块的安装座采用可调式连接结构，可根据测试需求调整驱动点的安装高度，改变作用力臂长度，从而调整输出载荷的力矩范围，覆盖从小型传感器件到中型浮式结构的测试载荷需求。框架顶部设置横向连接桁架，将两侧竖直桁架连为整体，消除单侧驱动带来的框架侧向形变，保证两侧驱动动作的同步精度，避免框架受偏载出现焊缝疲劳、型材变形的问题。

　　安装边界方面，底部基座的平面度公差控制在0.2mm每米范围内，安装时需要将基座固定在预埋地脚螺栓的水平混凝土地面上，地脚螺栓的埋深不低于300mm，保证大载荷冲击测试下装置不会出现移位、共振问题。装置整体的外围预留不小于800mm的操作维护空间，方便调试人员调整驱动参数、更换被测工装、检查桁架连接螺栓的预紧状态。桁架上所有型材的连接节点均采用角件加螺栓的可拆卸连接方式，不需要焊接作业就能完成整体组装，运输时可拆解为单根型材与标准连接件，降低长途运输的体积成本，现场组装时只需要按照定位标记拼接，不需要复杂的工装校准就能保证整体装配精度。

　　在功能细节设计上，桁架内侧预留了传感器安装走线槽，可将位移传感器、力传感器、加速度传感器的线缆沿型材内部空腔布设，避免运动过程中线缆被拉扯、剐蹭，提高测试过程的可靠性。基座上设置的多组缓冲支撑座，在驱动模块回零位时可提供柔性缓冲，避免刚性碰撞对框架连接节点造成冲击损伤，延长装置的整体使用寿命。整套结构的受力路径经过多次迭代优化，所有载荷从驱动点输出后，通过桁架杆件直接传递到底部基座，再分散到地面基础，没有多余的传力环节，可有效降低结构内部的应力集中，在满载荷测试工况下，桁架杆件的最大应力控制在材料许用应力的30%以内，留有充足的安全冗余，满足长时间连续测试的使用需求。
