双曲面分瓣式薯片造型曲面结构设计

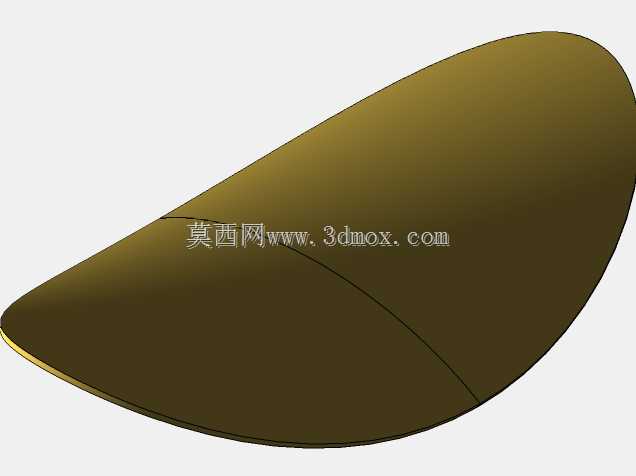

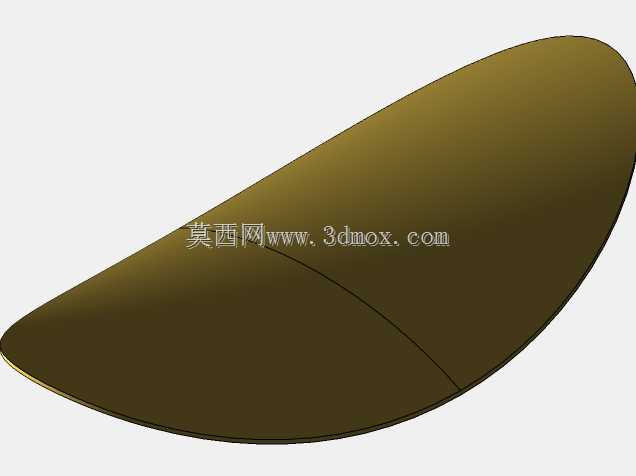

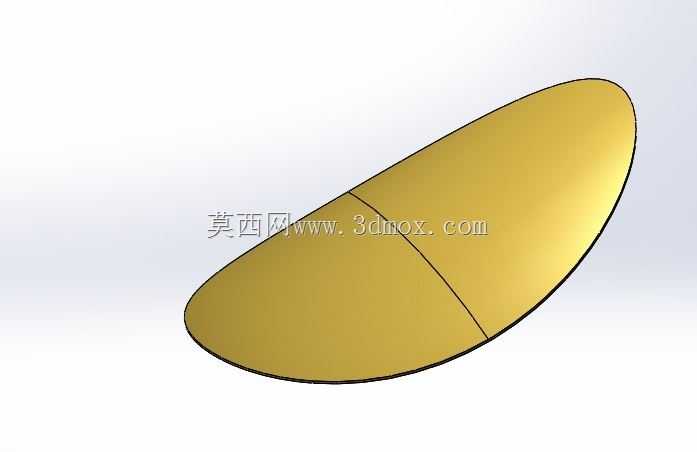

　　在食品加工装备的外观验证、曲面类传感检测部件的外形适配设计中，这类双曲面分瓣式的流线型结构有着很典型的参考价值。很多人第一眼会把它和薯片的外形关联起来，实际上这种连续双曲率的薄壳曲面，在接触式检测传感单元的外护罩、食品分选设备的物料导承面、甚至是小型流量检测元件的导流端面上都有广泛的应用场景。做这类曲面设计的时候，最容易踩的坑是只盯着外观轮廓做放样，忽略了实际安装边界的约束——比如这个结构的三个分瓣曲面，每一片的曲率变化都是沿着长轴方向连续过渡的，分瓣处的棱角不是生硬的直角拼接，而是做了极小半径的圆角过渡，这个细节在实际生产里直接影响到钣金冲压或者注塑成型的脱模可行性，要是棱角处的曲率突变超过材料的延伸率极限，成型的时候很容易出现应力集中导致的开裂或者褶皱。

　　从设计思路上来说，这类曲面不能直接用拉伸或者旋转命令一步生成，首先要确定长轴方向的两条主引导线，引导线的曲率要做连续检查，不能出现拐点，否则后续构面的时候会出现曲面褶皱。然后分瓣的分割线不是随意画的直线，是沿着曲面的等参数线方向布置的，这样分割之后的每一片曲面都能保持G2连续，拼接之后的整体外形不会出现肉眼可见的拼接棱线。很多新手做这类曲面的时候，会把分割线画成平面上的直线投影到曲面上，结果就是分割后的曲面边界曲率不连续，加厚成薄壳的时候会出现壁厚不均的问题，尤其是在两端的收尖位置，要是曲面的收敛角度控制不好，加厚的时候很容易出现几何错误，没法生成可用于加工的实体。

　　说到安装边界，这个结构的整体轮廓是长椭圆形，长轴和短轴的比例大概在3:1左右，厚度方向是从中心分瓣线位置向两侧边缘逐渐收薄，边缘处的壁厚要比中心位置薄30%左右，这个设计一方面是为了降低整体重量，另一方面如果是作为传感检测的接触面，更薄的边缘能减少接触时的应力遮挡，提升检测的灵敏度。安装的时候，这个结构一般是通过背部的隐藏式卡扣或者粘接槽固定在基座上，所以在曲面的背部，沿着分瓣线的位置其实预留了0.8mm宽的安装止口，这个止口的深度是均匀的，不会因为曲面的曲率变化出现深浅不一的情况，这就要求在构面完成之后，用等距曲面的命令生成背部结构，而不是直接偏移实体，否则在曲率大的位置会出现偏移失败或者止口变形的问题。

　　在实际的行业应用里，这类曲面结构的验证往往要做曲率分析和拔模检查，虽然这个结构本身没有传统意义上的拔模方向，但是如果采用注塑工艺生产，就要沿着曲面的法向做整体的脱模斜度补偿，每一片曲面的脱模方向都是垂直于该曲面的中心法向，分瓣处的过渡圆角要和脱模方向匹配，避免出现倒扣。如果是用在食品接触的场景，曲面的表面粗糙度要达到Ra0.8以下，分瓣处的过渡圆角不能小于1mm，防止残留物料滋生细菌，这也是为什么设计的时候没有做尖锐棱角的原因，所有的棱边都做了圆滑过渡，既满足卫生要求，也能减少流体经过时的阻力，要是用在流量传感的导流段，这种流线型的曲面能让流场更稳定，减少紊流对检测精度的影响。

　　很多人做这类曲面练习的时候，容易把注意力放在外形像不像上，忽略了工程化的细节，比如曲面加厚之后的壁厚均匀性检查，要做多次截面剖切，测量不同位置的壁厚偏差，偏差不能超过壁厚的10%，否则注塑的时候会出现缩痕，钣金冲压的时候会出现回弹不均匀的问题。还有两端的收尖位置，不能做成绝对的零厚度尖点，要预留0.2mm左右的小平面，不然加工的时候刀具容易崩损，装配的时候尖点也容易划伤操作人员或者对接的零部件。另外，分瓣线的位置选择也很有讲究，要避开应力集中的区域，要是这个结构作为承压的外护罩，分瓣线要布置在应力最小的位置，也就是曲面曲率最平缓的区域，这样拼接处的受力最小，能提升整体的结构强度。

　　从建模逻辑上来说，正确的步骤应该是先搭建整体的曲面框架，用边界混合或者放样命令生成整体的连续曲面，做完曲率检查确保没有坏面之后，再用分割线把曲面分成三个独立的瓣片，然后分别对每个瓣片做加厚处理，最后在拼接处做过渡圆角，而不是先分别做三个瓣片再拼接，那样很难保证三个曲面的整体连续性，拼接之后很容易出现错位或者棱线。做完实体之后还要做几何检查，确保没有零厚度面、没有自相交的几何体，这样导出的STEP文件才能在不同的三维软件里正常打开，不会出现丢面或者破面的问题，方便后续的工程图导出或者数控加工编程。
