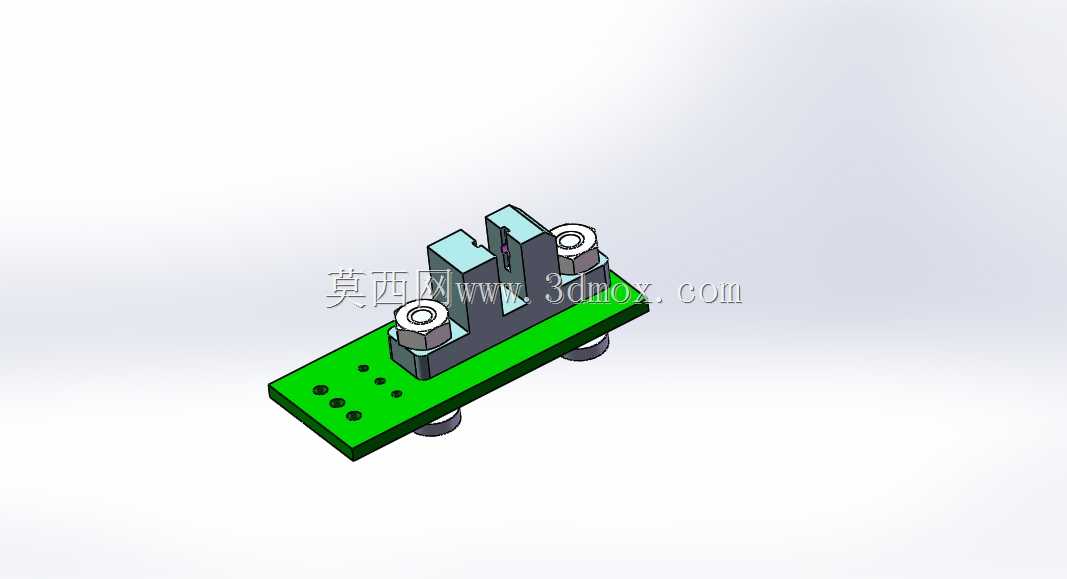

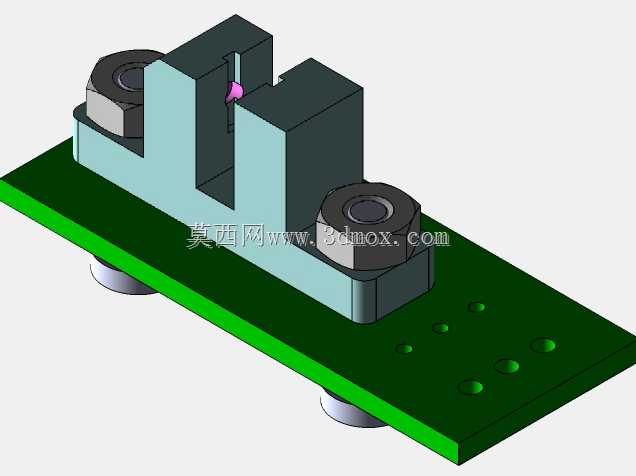

开槽式光电探测传感组件结构设计

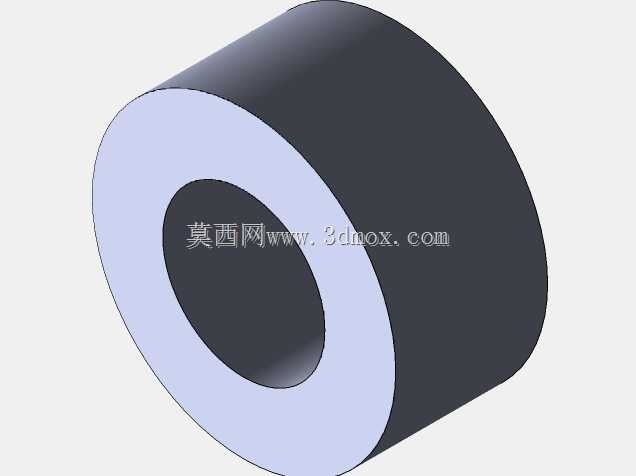

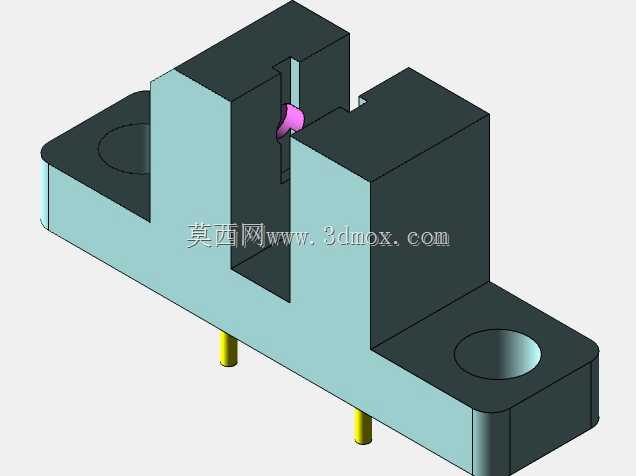

　　接收端的光敏元件随即输出电平跳变信号，完成一次状态检测。设计时首先要明确安装边界，组件整体为等外径圆柱构型，轴向长度与外径的比例适配标准M系列传感器安装座的夹持尺寸，中空内孔的直径根据常用检测遮挡片的宽度预留足够余量，避免遮挡片运行过程中与壳体内壁发生剐蹭，同时内孔的同轴度公差控制在0.02mm以内，保证发射端与接收端的光轴完全对中，不会因为装配偏差导致光信号接收效率下降。组件的壳体采用工程塑料注塑成型的结构思路，壁厚均匀控制在1.5-2mm区间，既保证壳体有足够的结构强度抵抗安装时的夹持力，也避免壁厚不均导致的注塑缩痕影响内部元件的安装定位，两端的环形端面设计有定位止口，和内部的PCB安装板、光学透镜座形成过盈配合，在工业自动化光信号检测场景里，这类开槽式光电探测组件是光电断续检测、位置触发类工位的核心感知部件，常被集成在物料到位检测、转速计数、行程限位、工件有无判断的设备回路中，相比漫反射类光电元件，开槽对射的结构能大幅降低环境杂光、粉尘散射带来的检测误判，在包装机械送料工位、电子元件插件机定位工位、小型传送带计数节点都有极高的应用占比。从结构设计逻辑来看，该组件采用同轴环形中空的主体构型，外圆柱面做哑光深色处理，目的是减少外部杂散光在壳体表面的反射干扰，内圈的浅色环形区域是光信号发射与接收端的安装基准面，中空的通槽结构为被检测物体提供了穿行空间，当遮挡片从开槽间隙穿过时，会切断发射端到接收端的红外光通路，

　　不需要额外打胶就能实现光学元件的轴向定位，减少装配工序的复杂度。在实际选型适配时，这类开槽光电组件的安装方式以侧面夹持为主，外圆柱面的粗糙度控制在Ra1.6，保证夹持座锁紧后不会出现轴向窜动，轴向的安装尺寸预留了接线端的出线空间，尾部的出线槽做圆角过渡，避免线材长期弯折出现外皮破损。功能特性上，该组件的光轴路径完全封闭在开槽的环形空间内，只有被检测物体进入开槽区域才会触发光路遮挡，相比外置对射式光电开关，不需要额外调整发射端和接收端的对中位置，集成安装时的调试工作量能减少60%以上，同时环形的壳体结构对内部的光敏元件、发射管形成全周防护，能抵御工位上的切削液飞溅、粉尘附着，在普通工业车间环境下不需要额外加装防护套。

　　设计过程中还要考虑光路的抗干扰设计，内圈的浅色安装面做哑光漫反射处理，避免发射端的光线在壳体内壁形成多次反射，导致没有物体遮挡时接收端也能接收到杂散光，出现检测灵敏度下降的问题，发射管和接收管的安装槽设计有遮光挡边，进一步约束光线路径，保证只有正对的平行光能够被接收端捕获。在安装边界的尺寸设定上，组件的总轴向长度适配常见的传感器安装支架的厚度范围，外径尺寸和市面上通用的圆柱型光电传感器安装孔位完全兼容，用户在旧设备改造替换时不需要重新加工安装座，直接替换原有传感器就能完成升级，中空开槽的宽度尺寸覆盖了常用的金属遮挡片、塑料挡片的厚度范围，预留了0.5mm的单边间隙，即使遮挡片在运行过程中有小幅的径向跳动，也不会和壳体发生碰撞。

　　这类组件在实际使用中，响应速度能满足每分钟上千次的检测频次需求，结构上没有活动磨损部件，长期运行的可靠性远高于机械接触式行程开关，在高速运转的设备工位上，能实现无接触的位置检测，不会因为机械碰撞导致元件损坏，也不会对被检测的小型工件造成接触损伤。从三维建模的角度来看，构建该模型时首先以中心轴线为基准建立旋转特征，生成主体的环形圆柱结构，再在内圈切除出光学元件的安装槽位，对所有的棱边做0.2mm的倒角处理，避免安装时锐边割伤操作人员或者损坏线材，建模过程中严格控制各特征的同轴度、端面垂直度公差，保证导出的工程图能够直接用于开模生产，所有的配合尺寸都按照注塑件的公差标准预留收缩余量，确保实际生产出的零件能够顺利完成装配。
