带防滑凹槽的圆形调节旋钮结构设计

　　这款旋钮属于设备操作端的常用手动调节部件，日常在各类仪器仪表、小型工控设备、民用家电的参数调节场景中都能见到同类结构的应用，核心作用是通过人手的旋转操作，带动下方连接的电位器、编码器或者调节阀芯转动，实现档位切换、参数微调、通路开关等功能，是人机交互环节里直接接触操作人员的终端零件。

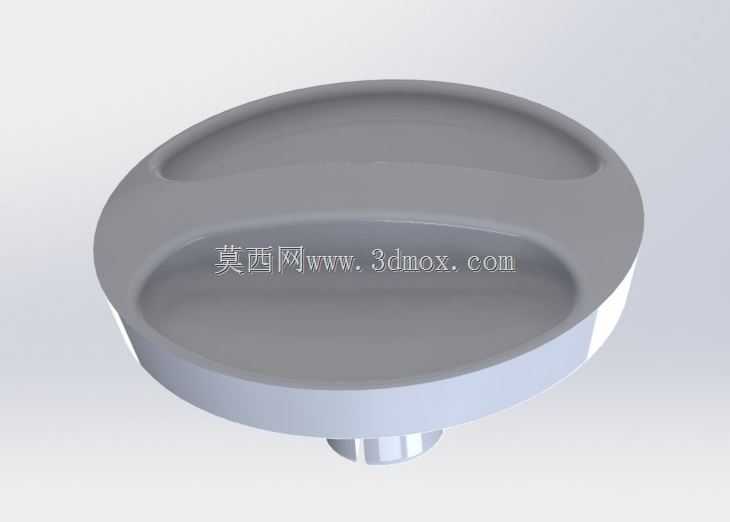

　　从实际使用的场景出发，这类旋钮的设计首先要考虑手动操作的摩擦力需求，这款旋钮顶面做了两道对称的内凹弧形槽，刚好可以容纳成年人手指指腹的弧度，旋转的时候不需要刻意施加很大的正压力就能获得足够的扭转力矩，避免操作时打滑，尤其是手上沾有少量汗液或者轻薄油污的工况下，这种内凹结构比单纯做表面滚花的旋钮防滑表现更稳定，不会因为长期使用表面纹理磨损导致操作手感下降。

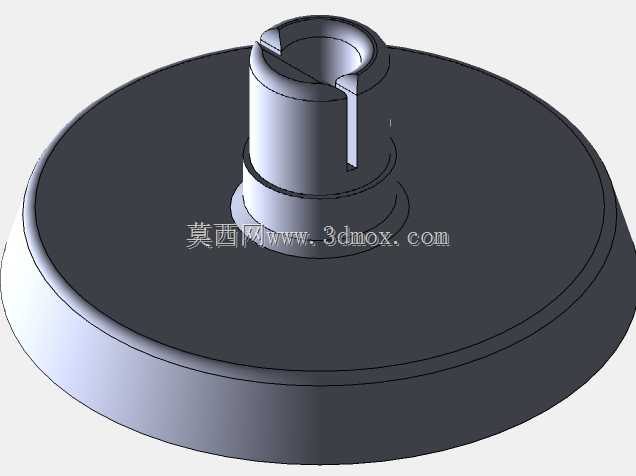

　　结构设计上，旋钮主体采用圆盘式的外形，顶部边缘做了圆滑的过渡倒角，没有尖锐的棱角，既可以避免操作时划伤手指，也能在设备外壳发生轻微磕碰的时候保护旋钮本身不会因为应力集中出现崩裂。旋钮下部的连接柱采用中空带定位卡槽的结构，安装时可以直接套在对应调节轴的D型切边或者花键轴上，不需要额外的粘接或者紧固件，依靠塑胶本身的轻微弹性就能抱紧轴体，装配效率很高，同时也能保证旋转的时候旋钮和轴之间不会出现相对滑转，调节的精度不会因为连接间隙打折扣。

　　安装边界方面，这款旋钮的整体高度较低，圆盘部分的直径适配大多数常规仪器面板的安装间距，不会出现相邻两个调节旋钮距离过近导致操作时互相干扰的问题，下部连接柱的长度刚好匹配常规面板的厚度，安装后旋钮底部和面板表面保留1mm左右的间隙，旋转的时候不会和面板表面产生摩擦，长时间使用也不会磨花面板的喷涂表面。从材质选型的角度，这类旋钮一般采用耐磨的工程塑胶注塑成型，本身的自重很轻，不会给下方的调节轴带来额外的径向负载，避免长期使用后轴体出现偏磨导致调节阻尼变大或者回差超标的问题。

　　在实际的设备选型过程中，这类旋钮的阻尼感完全依靠下方连接的调节元件本身提供，旋钮本身不需要额外添加阻尼结构，因此设计时尽量做了均匀的壁厚，避免注塑成型的时候出现缩痕或者内应力，导致旋钮安装后出现偏心，旋转的时候产生晃动感。顶面的凹槽深度控制在3mm左右，既能够提供足够的防滑接触面积，也不会因为凹槽过深容易积攒灰尘，日常清洁的时候用抹布一擦就能清理干净，适合在实验室、车间操作台这类需要定期清洁设备表面的场景使用。

　　和侧面带滚花的直筒旋钮相比，这款顶面带凹槽的旋钮不需要手指捏住侧面操作，只需要单根手指放在顶面凹槽里就能转动，对于安装空间局促、旋钮侧面距离设备外壳侧壁很近的安装场景，这种结构的操作便利性要好很多，不需要预留手指捏住旋钮侧面的空间，能够有效压缩设备面板的整体尺寸，帮助设备做小型化设计。连接柱内部的定位槽尺寸做了严格的公差控制，和标准调节轴的配合间隙控制在0.1mm以内，既不会因为间隙太小导致装配困难，也不会因为间隙太大导致旋转的时候存在虚位，调节参数的时候手感跟手，不会出现拧了旋钮但是参数没变化的空行程问题。
