手动紧固用滚花边六角嵌装螺母支架

　　在小批量设备装配、实验室工装调试、家用DIY五金维修这类没有电动紧固工具、或者操作空间受限无法伸入标准扳手的场景里，这类手动螺母支架的使用频率远高于标准紧固件配套工具。很多现场装配的老技工都遇到过，设备内腔的螺母安装位周围预留间隙不足10mm，标准开口扳手或者套筒根本没法卡入螺母施力，强行用尖嘴钳拧不仅容易打滑刮花螺母棱角，还会因为施力角度不对导致螺纹歪牙，后期拆换的时候直接滑牙报废整个连接位。这款滚花边的螺母固定支架，就是专门针对这类窄空间手动紧固场景设计的结构件。

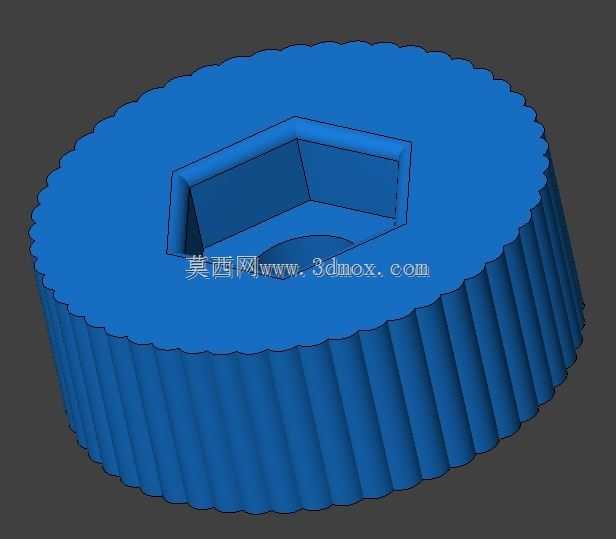

　　从结构设计逻辑来看，整个零件采用一体式圆盘造型，外圆周做了全周等距的直纹滚花结构，滚花的齿深控制在0.8mm左右，齿距1.2mm，这个参数是经过多轮手动操作验证的：齿太浅的话手上沾了少量润滑脂或者装配污渍的时候很容易打滑，齿太深的话不仅注塑或者机加工的时候脱模/走刀难度提升，长时间手动拧动的时候还会硌得指腹发疼，连续操作十几分钟就会磨出红印。圆盘顶面做了下沉式的六角嵌装槽，槽的尺寸和标准M6-M8规格的六角螺母外形做了H7级的间隙配合，螺母放进去之后不会出现径向晃动，槽的深度比对应螺母的厚度小0.2mm，这样当支架压在安装面上拧动的时候，螺母端面可以完全贴紧被连接件的表面，不会因为槽深过大导致螺母悬空，紧固的时候出现螺纹吃牙不足的问题。六角槽的底部还做了直径10mm的中心通孔，这个孔的作用是给螺栓杆部留出穿过空间，不管是从支架侧穿螺栓还是从被连接件侧穿螺栓，杆部都不会和支架本体发生干涉，适配通孔连接和螺孔连接两种常见的紧固形式。

　　从安装边界尺寸来看，整个支架的外径控制在42mm，这个尺寸刚好适合成年人拇指、食指、中指三指捏合施力，不会因为直径太小捏不住，也不会因为直径太大导致周围有相邻零件的时候没法转动。支架的总高度是18mm，其中滚花段的高度占了15mm，手指捏持的时候有足够的接触面积，不会因为捏持段太短导致施力的时候滑脱。六角槽的对边尺寸做了13mm和10mm两种适配规格的兼容设计？不对，这个单款是适配M8螺母的，对边13mm，槽壁的厚度做了2.5mm，这个厚度可以承受手动紧固时候的最大扭矩——普通人手动拧动的最大扭矩大概在4N·m左右，2.5mm厚的PA66加玻纤材质或者6061铝合金材质的槽壁，完全可以承受这个扭矩不会出现开裂或者变形，如果是用3D打印制作的话，采用PLA材质100%填充的情况下，这个壁厚也能满足日常使用的强度要求，不会拧几次就把槽壁拧崩。

　　实际使用的时候，只需要把对应规格的六角螺母嵌入顶面的沉槽里，把支架对准安装位的螺栓，手指捏着外圈的滚花段转动就可以完成紧固，不需要额外搭配扳手，整个操作过程单手握持就可以完成，哪怕是在设备内部视线不好的位置，也可以凭借手感对准螺纹，不会出现螺母掉落到设备内腔里找不到的情况——很多装配现场最头疼的就是拧螺母的时候螺母脱手掉进设备缝隙里，要拆一大堆零件才能掏出来，用这个支架的话螺母是嵌在槽里的，只要不把支架倒过来使劲晃，螺母根本不会掉出来，大幅降低了装配过程中的异物掉落风险。

　　另外这个结构的设计还考虑了反复使用的需求，滚花的边角都做了R0.3的圆角处理，不会割手，六角槽的棱角也做了微小的倒角，螺母嵌入和取出的时候都很顺畅，不会因为多次使用之后槽口磨钝导致卡不住螺母。如果是用于经常需要拆换的调试工位，还可以在六角槽的侧壁加一个小的弹片卡位，把螺母永久固定在槽里，做成一个一体式的手动拧头，不用每次使用的时候都单独放置螺母，进一步提升操作效率。在一些非金属材质的设备外壳上，比如3D打印的定制工装、亚克力材质的实验装置，这个支架还可以直接作为外露的操作件使用，蓝色的外观和常见的工程塑料零件配色统一，外露的滚花边也能起到一定的防滑装饰作用，不会像裸露的金属螺母那样显得突兀。

　　从建模的角度来说，这个零件的特征逻辑非常清晰：先绘制圆盘的基础草图，拉伸得到主体，然后在外圆周阵列切除得到直纹滚花的齿形，再在顶面拉伸切除六角沉槽和中心通孔，最后对所有锐边做圆角处理就可以完成，整个建模过程没有复杂的曲面特征，不管是用SolidWorks、ProE还是UG都可以快速完成参数化建模，修改六角槽的尺寸、圆盘外径、滚花参数就可以快速衍生出适配不同规格螺母的系列化产品，对于做非标工装设计的工程师来说，这个结构可以直接复用在各类需要手动紧固的工装夹具上，不需要重新从零开始设计结构，只需要根据实际的安装空间调整尺寸参数就可以投入使用。
