机加工用带定位法兰刀具夹持安装轴

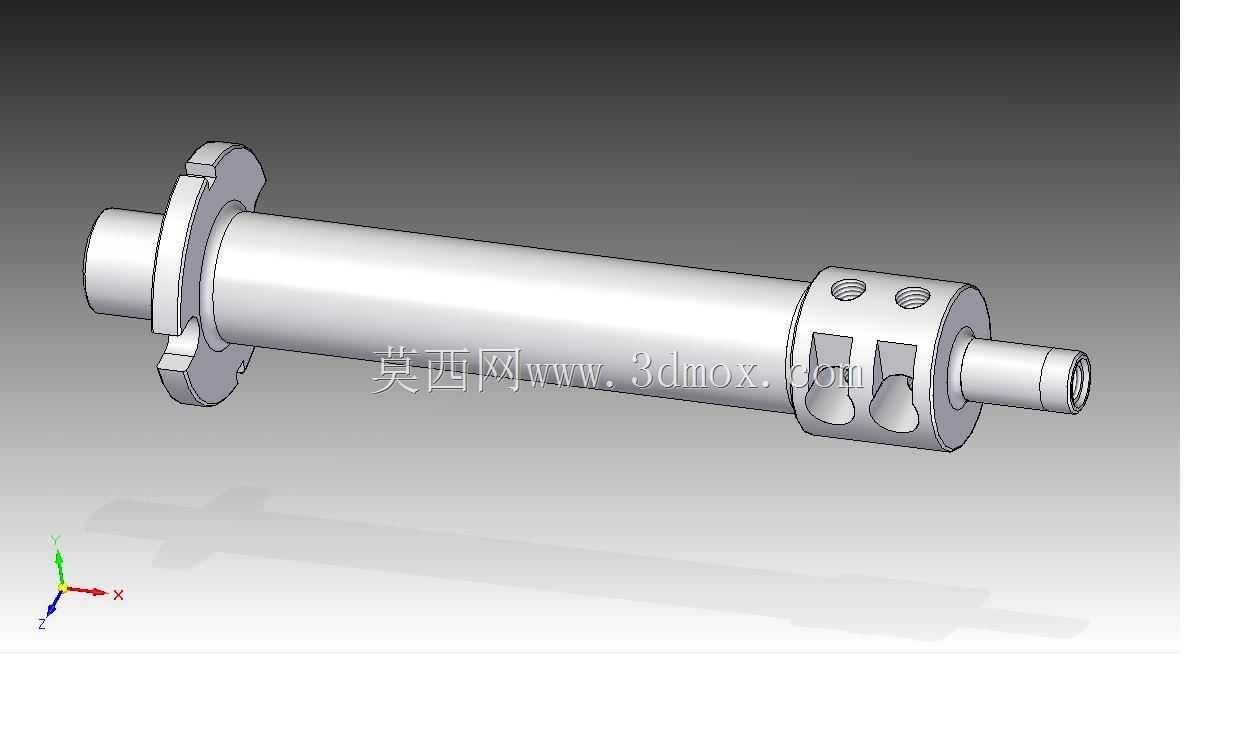

　　在数控加工中心、专用组合机床以及自动化切削工位的布局中，刀具的稳定夹持与精准定位是决定加工精度、换刀效率的核心环节，这款带定位法兰的刀具夹持安装轴，正是面向多工序连续加工场景下的刀具固定需求设计的承载构件。不同于常规的直柄式刀杆，该构件在靠近驱动端的位置设置了带凸耳的一体式法兰结构，法兰上的三个周向分布凸耳并非冗余设计，而是对应安装基座上的定位卡槽，安装时只需将凸耳对准卡槽推入，再旋转微小角度即可完成周向锁止，无需额外打紧多颗固定螺栓，能大幅缩短换刀时的装夹辅助时间，适配批量加工场景下的快速换产需求。从结构细节来看，构件主体为长轴式设计，主体圆柱段的外径公差控制在h6级，表面粗糙度达到Ra0.8，

　　既保证了与安装基座内孔的滑动配合顺畅，又能避免长期往复装拆带来的配合间隙过大问题。靠近输出端的位置设置了两组径向安装孔，其中一组为螺纹孔，用于安装紧定螺钉，穿入后可直接顶紧插入轴端内孔的刀具柄部，防止刀具在高速旋转时出现轴向窜动；另一组为光孔，用于插入定位销，与刀具柄部的定位槽配合，抵消切削过程中产生的周向扭矩，避免刀具在重切削时出现打滑偏转。轴的最末端设置了内凹的中心孔，既可以在加工该轴时作为顶尖定位基准，保证各段圆柱的同轴度控制在0.01mm以内，也能在安装时配合尾座顶尖，提升长轴类构件高速旋转时的刚性，降低切削过程中的振刀概率。在实际应用场景中，这类刀具夹持轴常被用于专用镗床、多轴钻床的动力头输出端，

　　也可适配自动化生产线的去毛刺工位，用来固定旋转锉、倒角刀等小型切削刀具。设计时充分考虑了安装边界的限制：法兰端的最大外径比主体圆柱段大22mm，凸耳的外伸长度控制在8mm以内，不会与周边的排屑槽、冷却喷嘴产生干涉；轴的总长度经过优化，在保证刀具装夹深度不小于25mm的前提下，尽可能缩短悬伸长度，提升整体刚性，避免长悬伸带来的刀具让刀问题。主体材质选用40Cr调质处理，硬度达到HB220-250，既具备足够的韧性承受切削冲击，又有足够的耐磨性抵抗长期装拆带来的表面磨损，法兰凸耳的受力面做了局部淬火处理，硬度达到HRC40-45，防止频繁锁止旋转时出现凸耳变形、定位失效的问题。轴端的内孔根据常用刀具柄部尺寸设计，可适配直径6mm、

　　8mm的标准直柄刀具，内孔的圆柱度控制在0.005mm以内，保证刀具装夹后的径向跳动不超过0.02mm，满足精加工工序的精度要求。在安装适配性上，该构件的法兰端可直接与标准ER夹头座的输出端连接，也可根据设备需求定制转接法兰，无需对原有设备的安装基座做大规模改造，降低产线升级的改造成本。日常维护时，只需定期清理径向孔内的切屑与油污，检查紧定螺钉的磨损情况，即可保证长期使用的稳定性，无需复杂的保养流程。从结构设计的合理性来看，该构件没有采用复杂的一体化夹头结构，而是通过分体式的紧定、定位组合结构实现刀具固定，既降低了零件本身的加工难度，又方便后续易损部件的更换，当内孔出现磨损时，只需更换前端的轴套即可，无需更换整个构件，有效降低长期使用的维护成本。在切削测试中，该夹持轴搭配硬质合金铣刀进行铝合金件的平面铣削时，在转速8000r/min、进给速度1200mm/min的参数下，连续加工4小时未出现刀具松动、振纹超差的问题，加工表面粗糙度稳定达到Ra1.6，完全满足常规机加工工序的使用要求。
