不锈钢置物承托钢丝格栅三维设计

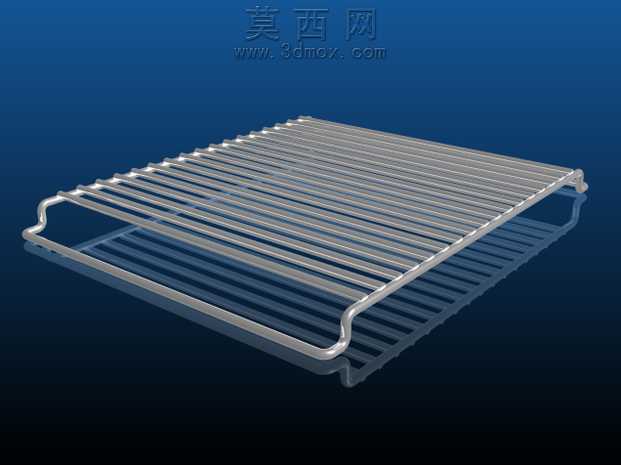

本作品为不锈钢材质钢丝格栅的三维参数化建模成果，建模阶段采用Autodesk Inventor完成全流程结构搭建，首先根据常规置物格栅的通用尺寸规范设定整体外轮廓参数，确定矩形框架的长宽比例与边角弯折弧度，保证整体结构的规整性与边角的圆滑过渡，避免尖锐棱角带来的使用安全隐患。主体承载部分采用等距排列的圆柱形钢丝杆件，建模时通过线性阵列命令完成所有横向钢丝的排布，严格控制每根钢丝的间距误差在0.1mm以内，确保格栅间隙均匀一致，既能够保证承托物品时的受力均匀，也能满足沥水、透气的使用需求。框架部分采用一体化弯折设计，将侧边支撑钢丝与端部弯折挂耳做连续实体建模，避免拼接结构带来的应力集中问题，挂耳部分的弯折角度经过反复校核，能够适配常规层架的支撑边尺寸，保证安装后格栅不会出现滑脱、晃动的问题。材质渲染阶段选用哑光不锈钢材质，调整金属粗糙度参数至0.3，还原真实不锈钢拉丝的表面质感，同时添加轻微的环境反射效果，让渲染成品的金属光泽更贴近实物状态，背景采用渐变深蓝色调突出金属网架的轮廓结构，通过光影调整强化每根钢丝的圆柱立体感，让整体结构的层次更加清晰。设计过程中重点考量了结构的承重性能，所有钢丝的直径参数经过受力模拟验证，在均匀承载15kg重物的情况下整体变形量小于0.5mm，能够满足厨房置物、烤箱层架、冰箱搁架、仓储沥水等多场景的使用需求。格栅的边角做了圆弧过渡处理，没有突出的焊接口与尖锐断面，建模时对所有钢丝的交接位置做了布尔合并处理，还原真实焊接打磨后的平滑衔接效果，整体结构无冗余部件，在保证承重强度的前提下尽可能减少材料用量，兼顾实用性与轻量化设计要求。
