SMT工艺用可调式清洗工装夹具

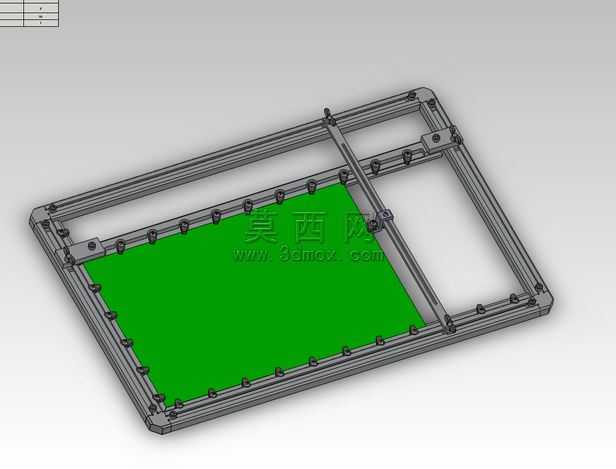

本模型为SMT生产工序配套的可调式清洗夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各活动调节部件的装配约束关系准确，可完整还原夹具的实际调节动作逻辑。整体框架采用工业铝型材拼接式结构设计，型材连接处采用角码与紧固件完成锁合，既保证框架整体的结构刚性，又可通过松开紧固件实现横向、纵向的卡位调节，适配不同尺寸规格的SMT载板清洗需求。夹具的承载区域采用绿色耐溶剂防护垫作为接触面材质，建模时对防护垫表面做了细微的防滑纹理处理，渲染阶段赋予其哑光软质橡胶材质，既避免清洗过程中工件表面被刮花，又能增大摩擦力防止工件在清洗喷淋过程中发生移位。框架边缘均匀布置了可调式压块组件，每个压块都预留了独立的调节行程，建模时对压块的旋转轴、锁紧螺丝结构都做了1:1还原，渲染时对金属框架部分赋予了喷砂氧化的金属材质，还原工业铝型材的真实表面质感，紧固件部分做了镀锌亮面金属的材质区分，提升整体渲染的真实感。设计过程中充分考虑清洗工序的使用场景，框架采用镂空式布局，避免清洗液在夹具内部积存，调节结构全部采用外露式设计，无需额外工具即可快速完成尺寸调整，压块的排布位置经过反复优化，可在保证工件压紧力均匀的同时，避开工件表面的敏感元件区域，防止清洗过程中对元件造成损伤。整体建模过程严格遵循机械装配设计规范，所有活动部件均未出现干涉问题，各结构的尺寸参数均参考实际SMT清洗工序的工件尺寸范围设定，可直接用于生产环节的夹具加工参考，也可作为同类可调式工装夹具的设计参考模板，帮助设计人员快速完成同类型工装的结构优化与改型设计。
